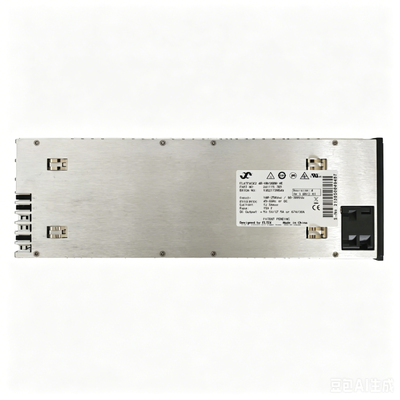

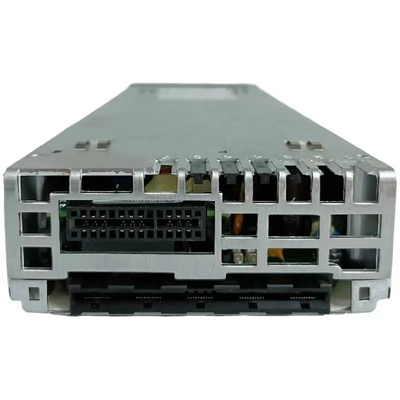

С момента запуска линейка Flatpack2 расширилась до широкого спектра мощностей и напряжений. Flatpack2 48V-60V/2000W HE — это экономичный выпрямитель для систем свинцово-кислотных аккумуляторов на 48 В и 60 В, а также для никель-кадмиевых аккумуляторов на 48 В.
Ключевые особенности
Высокая эффективность – 96,2 %
Проверенная надежность
Высокая плотность мощности
Гибкость применения - от 2 кВт до многошкафных установок
Модульная конструкция - MTTR и LT5мин
Принимает вход постоянного тока (DC/DC преобразователь)
Соответствие мировым стандартам (CE, UL, NEBS)
Морские и офшорные сертификаты
Патентованная технология
Спецификация:
| |
| Модель 48-60/2000 HE |
| Номер детали 241115.705 |
| ВХОДНЫЕ ДАННЫЕ |
| Напряжение (номинальное) 185 - 275 ВAC / 185 - 275 ВDC |
| Напряжение (рабочий диапазон) 85 - 300 ВAC / 80 - 300 ВDC |
| Ток (максимальный) при номинальном входном напряжении, полная нагрузка 11,6 АRMS |
| Частота 45 - 66 Гц / 0 Гц |
| Коэффициент мощности > 0,99 при нагрузке 50% или более |
| КНИ < 5% при нагрузке 100% |
| Защита Предохранитель в L и N, варистор, отключение при выходе входного напряжения из рабочего диапазона |
| ВЫХОДНЫЕ ДАННЫЕ |
| Напряжение (по умолчанию) 1) 53,5 ВDC (67 ВDC в режиме 60 В) |
| Напряжение (регулируемый диапазон) 1) 39,9 - 72 ВDC |
| Мощность (максимальная) при номинальном входном напряжении 2000 Вт (@VOUT ≥ 48 ВDC) |
| Мощность при 85 В переменного тока 750 Вт |
| Ток (максимальный) при номинальном входном напряжении 41,6 А (@VOUT < 48 ВDC) |
| Время удержания при выходной мощности 1500 Вт >20 мс; выходное напряжение > 53,5 ВDC (режим 60 В) |
| Разделение тока (нагрузка 10 - 100%) ±5% от максимального тока при нагрузке от 10 до 100% |
| Статическая регулировка напряжения (нагрузка 10 - 100%) ±0,5% |
| Динамическая регулировка напряжения ±5,0% при изменении нагрузки от 10-80% или 80-10%, время регулировки < 50 мс |
| Пульсации и шум < 150 мВPP , полоса пропускания 30 МГц / < 2 мВRMS псофометрический |
| Защита Предохранитель, защита от короткого замыкания, защита от высокой температуры, отключение при перенапряжении |
| ДРУГИЕ СПЕЦИФИКАЦИИ |
| Эффективность 96,2 % |
| Изоляция 3,0 кВAC - вход-выход, 1,5 кВAC - вход-земля, 500 ВDC - выход-земля |
|
Отключение при низком/высоком входном напряжении, отключение при высокой/низкой температуре, выпрямитель
Сигналы тревоги: красный светодиод неисправности, отключение при перенапряжении на выходе, неисправность вентилятора, сигнал низкого выходного напряжения, неисправность шины CAN
|
|
Выпрямитель в режиме снижения мощности, активирован удаленный предел выходного тока, вход
Предупреждения: желтый светодиод выход за пределы диапазона, мигание при перенапряжении, потеря связи по CAN с
контроллером
|
| Нормальная работа: зеленый светодиод |
| MTBF (Telcordia SR-332 Iss.I метод III (a)) >350 000 (@ Tокружающей среды : 25 °C) |
| Рабочая температура (5-95% RH без конденсации) -40 до +75°C [-40 до +167°F] |
| Максимальная выходная мощность снижается выше температуры / до 45°C [113°F] / 1200 Вт при 75°C [167°F] |
| Температура хранения -40 до +85°C (-40 до +185°F), влажность 0 - 99% RH без конденсации |
| Размеры [ШxВxГ] / Вес 109 x 41,5 x 327 мм (4,25 x 1,69 x 13 дюймов) / 1,950 кг (4,3 фунта) |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электробезопасность EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
ЭМС EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Морские DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Класс 1.2) и 2-2 (Класс 2.3)
Экология 2011/65/EU (RoHS) и 2012/19/EU (WEEE)
Нормальные условия эксплуатации согласно IEC 62040-5-3:2016 раздел 4.2. Другие
условия эксплуатации согласно IEC 62040-5-3:2016 раздел 4.3, должны быть согласованы
|
|
1) Настройка OVS контроллером выбирает режим: OVS≤59,5 В = режим 48 В (42-58 В), 59,5 В
2) Действительно только для номера детали 241115.705M
|
Решения
Для телекоммуникационных компаний в Китае и за рубежом мы предлагаем полный спектр услуг, который включает обследование объектов, профессиональную разработку планов в соответствии с требованиями заказчика, техническую поддержку и обслуживание. Наше обследование объектов является тщательным и систематическим, гарантируя, что ни одна деталь не будет упущена. Затем мы разрабатываем профессиональные и эффективные планы, которые максимально используют ресурсы. Наша техническая поддержка доступна круглосуточно, а наши услуги по техническому обслуживанию направлены на предотвращение поломок. Обладая компетентной командой и широкой сетью доверенных партнеров, мы стремимся предоставлять высококачественные услуги.
Часто задаваемые вопросы:
1.В: Могу ли я запросить образцы и получить информацию о ценах?
О: Да, вы можете запросить образцы. Цена образца основана на обычной ставке, а стоимость доставки будет вашей ответственностью.
2.В: Как вы решаете проблемы с качеством?
О: Имея почти 10-летний опыт работы в отрасли, наша компания имеет хорошую репутацию. Когда сообщается о проблеме качества, мы проводим всестороннее расследование. Если будет установлено, что это наша вина, мы решим ее в соответствии с условиями контракта и позаботимся о вашем удовлетворении. Наша служба поддержки будет сопровождать вас на протяжении всего процесса.
3.В: Насколько хорошо качество вашей продукции?

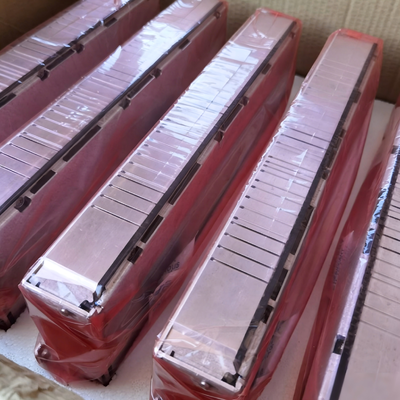

О: Наша продукция на 100% оригинальная, совершенно новая и поставляется в оригинальной упаковке. Каждый продукт тщательно тестируется перед отправкой, чтобы обеспечить превосходное качество.
