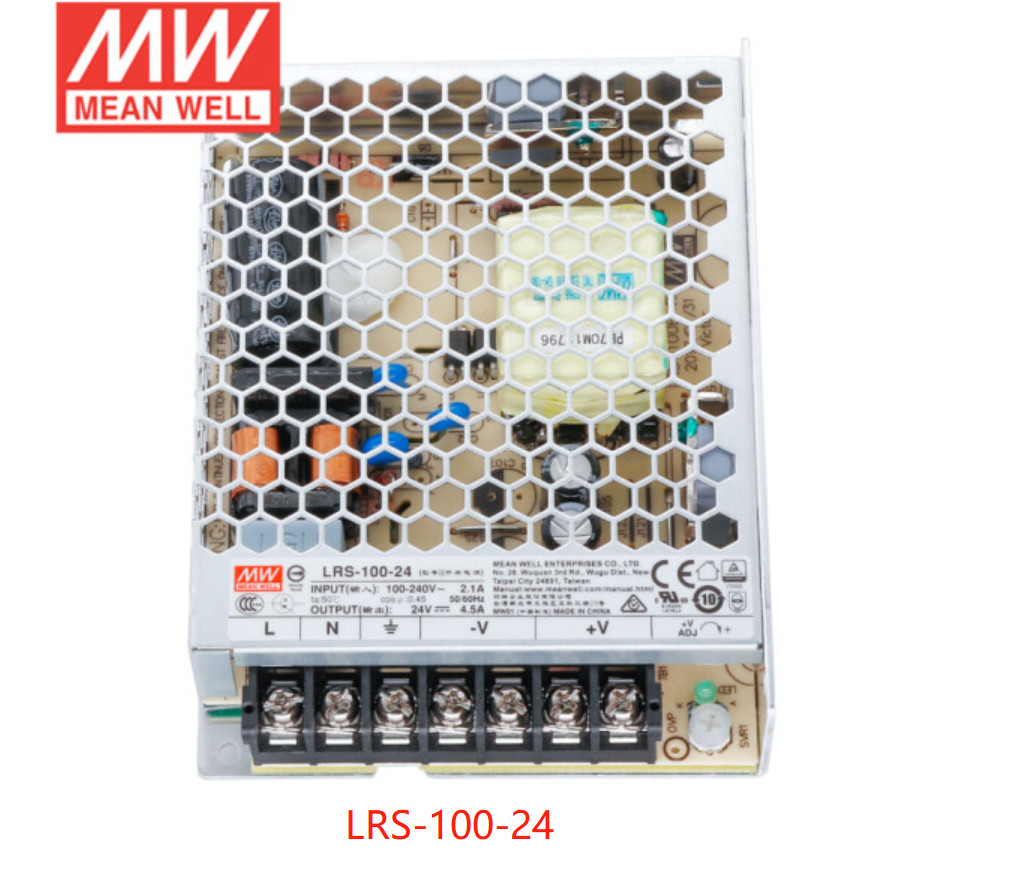

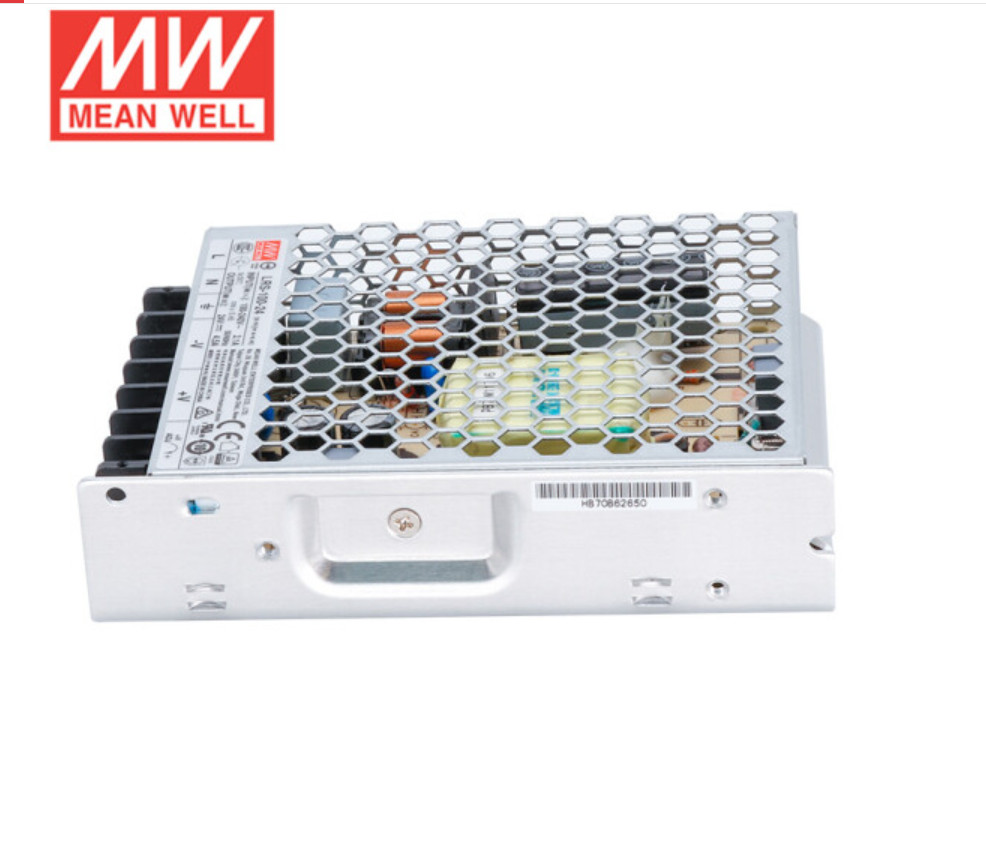

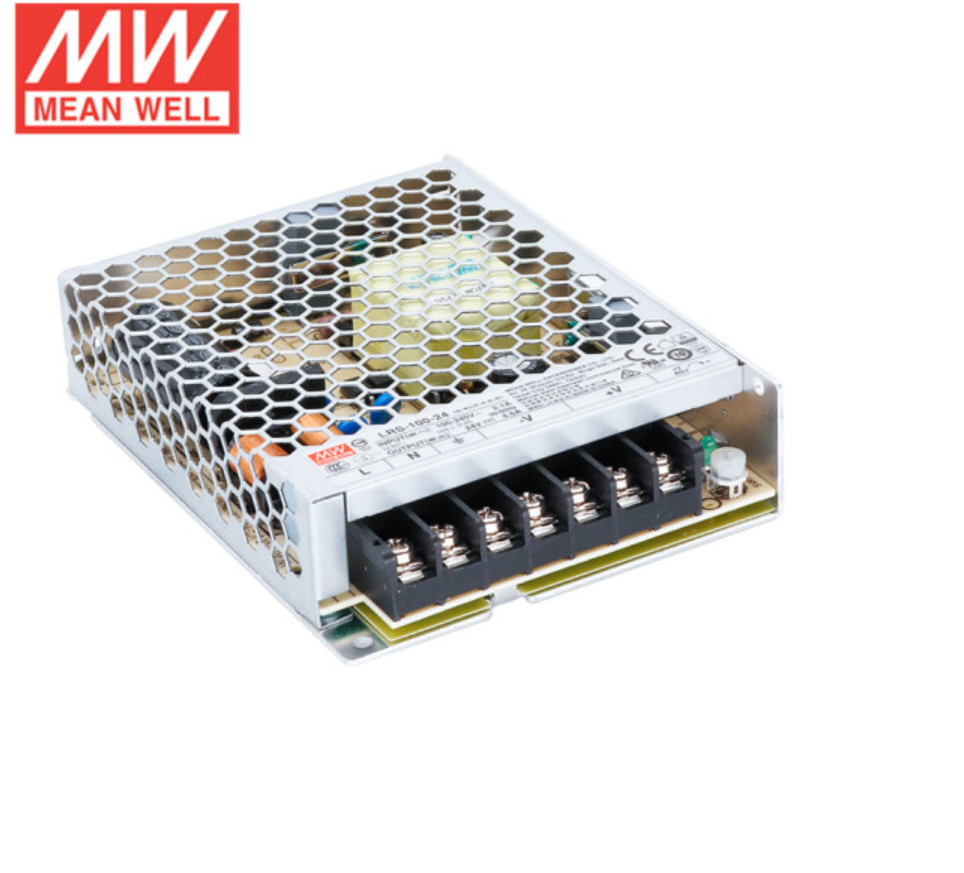

Mean Well LRS Series 100W Однополярный импульсный источник питания LRS-100-12 12В/8.5A/100Вт 1U толщина
Особенности:
- Соответствие IEC/BC/EN/EN60335-1(PD3) и IEC/BS EN/EN61558-1,2-16 для бытовой техники
- Рабочая высота до 5000 метров (Примечание 8)
- Выдерживает испытание вибрацией 5G
- Светодиодная индикация включения питания
- 100% испытание при полной нагрузке
- 3 года гарантии
Применения:
- Механическое и электрическое оборудование
- Электронные приборы, оборудование или аппаратура
- Бытовая техника
Описание:
LRS-100 имеет полные функции защиты и способность защиты от вибрации 5G.
Он соответствует международным правилам безопасности.
Серия LRS-100 служит решением для источников питания с высокой ценой и производительностью для различных промышленных применений.
Технические характеристики
| МОДЕЛЬ |
LRS-100-3.3 |
LRS-100-5 |
LRS-100-12 |
LRS-100-15 |
LRS-100-24 |
LRS-100-36 |
LRS-100-48 |
|
ВЫХОД
|
НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА |
3.3В |
5В |
12В |
15В |
24В |
36В |
48В |
| НОМИНАЛЬНЫЙ ТОК |
20A |
18A |
8.5A |
7A |
4.5A |
2.8A |
2.3A |
| ДИАПАЗОН ТОКА |
0 ~ 20A |
0 ~ 18A |
0 ~ 8.5A |
0 ~ 7A |
0 ~ 4.5A |
0 ~ 2.8A |
0 ~ 2.3A |
| НОМИНАЛЬНАЯ МОЩНОСТЬ |
66Вт |
90Вт |
102Вт |
105Вт |
108Вт |
100.8Вт |
110.4Вт |
| ПУЛЬСАЦИИ И ШУМ (макс.)Примечание 2 |
100mVp-p |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| ДИАПАЗОН РЕГУЛИРОВКИ НАПРЯЖЕНИЯ |
2.97 ~ 3.6В |
4.5 ~ 5.5В |
10.2 ~ 13.8В |
13.5 ~ 18В |
21.6 ~ 28.8В |
32.4 ~ 39.6В |
43.2 ~ 52.8В |
| НАПРЯЖЕНИЕТОЧНОСТЬ Примечание 3 |
±3.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| РЕГУЛИРОВАНИЕ ПО ЛИНИИПримечание 4 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| РЕГУЛИРОВАНИЕ ПО НАГРУЗКЕПримечание 5 |
±2.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| ВРЕМЯ УСТАНОВКИ, НАРАСТАНИЯ |
500 мс, 30 мс/230 В переменного тока 500 мс, 30 мс/115 В переменного тока при полной нагрузке |
| ВРЕМЯ УДЕРЖАНИЯ (тип.) |
55 мс/230 В переменного тока 10 мс/115 В переменного тока при полной нагрузке |
|
ВХОД
|
ДИАПАЗОН НАПРЯЖЕНИЯ |
85 ~ 264 В переменного тока 120 ~ 373 В постоянного тока (выдерживает скачок напряжения 300 В переменного тока в течение 5 секунд. Без повреждений) |
| ДИАПАЗОН ЧАСТОТ |
47 ~ 63 Гц |
| ЭФФЕКТИВНОСТЬ (тип.) |
84.5% |
86% |
88% |
88.5% |
90% |
90.5% |
91% |
| ТОК ПЕРЕМЕННОГО ТОКА (тип.) |
1.9A/115 В переменного тока 1.2A/230 В переменного тока |
| ПУСКОВОЙ ТОК (тип.) |
ХОЛОДНЫЙ СТАРТ 50A/230 В переменного тока |
| ТОК УТЕЧКИ |
<0.75 мА / 240 В переменного тока |
|
ЗАЩИТА
|
ПЕРЕГРУЗКА |
110 ~ 150% от номинальной выходной мощности |
| Тип защиты: режим Hiccup, автоматическое восстановление после устранения неисправности |
| ПЕРЕНАПРЯЖЕНИЕ |
3.8 ~ 4.45В |
5.75 ~ 6.75В |
13.8 ~ 16.2В |
18.75 ~ 21.75В |
28.8 ~ 33.6В |
41.4 ~ 48.6В |
55.2 ~ 64.8В |
| Тип защиты: отключение выходного напряжения, повторное включение для восстановления |
|
ОКРУЖАЮЩАЯ СРЕДА
|
РАБОЧАЯ ТЕМПЕРАТУРА |
-30 ~ +70℃ (см. "Кривую снижения номинальных характеристик") |
| РАБОЧАЯ ВЛАЖНОСТЬ |
20 ~ 90% относительной влажности без конденсации |
| ТЕМПЕРАТУРА ХРАНЕНИЯ, ВЛАЖНОСТЬ |
-40 ~ +85℃, 10 ~ 95% относительной влажности без конденсации |
| ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ |
±0.03%/℃ (0 ~ 50℃) |
| ВИБРАЦИЯ |
10 ~ 500 Гц, 5G 10 мин./1 цикл, 60 мин. по осям X, Y, Z |
| КАТЕГОРИЯ ПЕРЕНАПРЯЖЕНИЯ |
Ⅲ; Соответствие BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; высота до 2000 метров |
|
БЕЗОПАСНОСТЬ И ЭМС(Примечание 8)
СТАНДАРТЫ БЕЗОПАСНОСТИ
|
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1,BSMI CNS14336-1, EAC TP TC 004,S/NZS62368.1(by CB),KC K60950-1(for LRS-100-12/24 only), BIS IS13252(Part1):
|
2010/IEC 60950-1: 2005 одобрено
ВЫДЕРЖИВАЕМОЕ НАПРЯЖЕНИЕ
|
| Вход/Выход: 4 кВ переменного тока Вход/Земля: 2 кВ переменного тока Выход/Земля: 1.25 кВ переменного тока |
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
| Вход/Выход, Вход/Земля, Выход/Земля: 100M Ом / 500 В постоянного тока / 25℃/ 70% относительной влажности |
ЭМИССИЯ ЭМС |
| Соответствие BS EN/EN55032 (CISPR32) Класс B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(for LRS-100-12/24 only) |
ПОМЕХОУСТОЙЧИВОСТЬ ЭМС |
| Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень тяжелой промышленности, EAC TP TC 020,KC KN32,KN35(for LRS-100-12/24 only) |
ПРОЧЕЕ |
|
MTBF
|
3348.9K часов мин. Telcordia SR-332 (Bellcore); 677.4K часов мин. MIL-HDBK-217F (25℃) |
РАЗМЕР |
| 129*97*30 мм (Д*Ш*В) |
УПАКОВКА |
| 0.34 кг; 40 шт./14.6 кг/0.92 куб. фута |
