| Направление от переменного тока к постоянному |

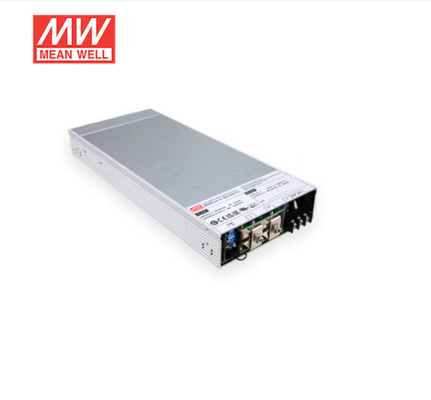

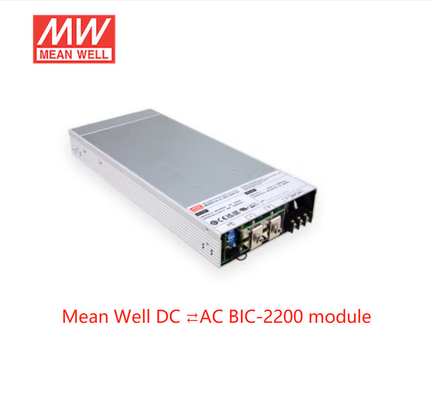

Модель |
BIC-2200-12 |
BIC-2200-24 |
BIC-2200-48 |
BIC-2200-96 |
|
Выход
|
ПРЕДВОДНОЕ ПОВОДНОЕ |
12 В |
24 В |
48 Вт |
96 В |
| НАМИРОВАННЫЙ ПРЕДСТОЯЩИЙ |
180А |
90А |
45А |
22.5А |
| Номинальная мощность |
2160W |
| ПОЛНЫЙ диапазон напряжения мощности |
12 ~ 15 В |
24 ~ 28 В |
48 ~ 65 В |
96 ~ 112 В |
| РАЗВОЖЕНИЕ и НУР (максимум)Запись.2 |
160mVp-p |
260mVp-p |
300mVp-p |
480mVp-p |
| Включается: |
10 ~ 15 В |
19 ~ 28 В |
38 ~ 65 В |
76 ~ 112 В |
| НОВЫЙ ГРАФИЯ |
0 ~ 180A |
0 ~ 90A |
0 ~ 45A |
0 ~ 22,5A |
| Толерантность напряженияЗапись.3 |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
| РЕГЛАМЕНТ |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| Регулирование нагрузки |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| Время установки, время подъема. |
1800 ms, 60 ms/230 VAC при полной нагрузке |
|
Ввод
|
Диапазон переменного напряжения |
180 ~ 264VAC |
| РАЗНОЖЕНИЕ частоты |
47 ~ 63 Гц |
| СТРАНИЦА ПОВЕТНОСТИ (тип) |
0.98/230VAC при полной нагрузке |
| ЭФФЕКТИВНОСТЬ(Тип.) Запись.5 |
90% |
93% |
93% |
93% |
| Сменный ток (тип.) |
11A/230VAC |
| Входящий ток (тип) |
КОЛД-СТАРТ 35А/230ВАК |
| Утечка тока |
< 2mA/230VAC |
| ВСЕГОДНЯЩЕ ГАРМОНИЧЕСКОЕ ПРОТИВЕНИЕ |
< 3% ((@load=100%/230VAC) |
| Направление постоянного тока в направление постоянного тока |
Ввод
(Примечание 9)
|
НАМИРОВАННАЯ Входной мощность |
1800 Вт |
| ПОЛНЫЙ диапазон напряжения мощности |
12 ~ 15 В |
24 ~ 28 В |
48 ~ 65 В |
96 ~ 112 В |
| Диапазон постоянного напряжения |
10 ~ 15 В |
19 ~ 28 В |
38 ~ 65 В |
76 ~ 112 В |
| Максимальный Вводный ток |
150A |
75А |
37.5А |
18.75А |
|
Выход
|
Оцененный Выход Сила (Тип.) (@230V, 50 Гц) |
1725ВА |
| Диапазон напряжения |
180 ~ 264ВАК, определяемый на основе токообразования |
| РАЗНОЖЕНИЕ частоты |
47 ~ 63 Гц, определяемые основным переменным током |
| Сменный ток (тип.) |
7.5A/230VAC |
| СТРАНИЦА ПОВЕТНОСТИ (тип) |
0.99/230ВАК при полной нагрузке |
| ЭФФЕКТИВНОСТЬ(Тип.) Запись.5 |
900,5% |
93% |
93% |
93% |
| ВСЕГОДНЯЩЕ ГАРМОНИЧЕСКОЕ ПРОТИВЕНИЕ |
< 3% ((@load=100%/230VAC) |
|
Защита
|
Перегрузка
|
105 ~ 115% номинальной выходной мощности |
| Из переменного тока в постоянный |
Ограничение постоянного тока, отключить напряжение О/П постоянного тока 5 сек. после того, как напряжение О/П постоянного тока снизится до низкого уровня, снова включить для восстановления |
| Прямой ток на переменный |
Не поддается точности при конструкции постоянной мощности |
| Краткая схема |
Выключить O / P тока, снова включить для восстановления |
| Сверхнапряжение |
17.6 ~ 20.8В |
33.6 ~ 39.2В |
72.6 ~ 86 В |
134 ~ 157 В |
| Тип защиты: отключить П/П напряжение, включить вновь для восстановления |
| Сверхтемпература |
Выключить напряжение O / P, восстанавливается автоматически после понижения температуры |
| Защита островов |
Выключить напряжение переменного тока O / P, снова включить для восстановления |
|
Функция
|
Удалённое управление включением и выключением |
По электрическому сигналу или сухому контакту Короткое: Включение питания Открытие питания: Выключение питания Пожалуйста, обратитесь к руководству по эксплуатации, содержащемуся ниже |
| Время переключения в обоих направлениях (тип.) |
1 мс |
| Сигнал тревоги |
Изолированный выход сигнала TTL для T-Alarm, DC-OK и Fault. |
| Вспомогательная мощность |
12В@0,5Атолерантность ± 5%, рипп 150mVp-p |
|
РЕГЛАМЕНТ РЕЖИЯ БАТЕРИИ
В настоящее время (по умолчанию) Запись.7
|
Из переменного тока в постоянный |
160А |
80А |
40А |
20А |
| Может быть скорректирована с помощью связи |
| Прямой ток на переменный |
120А |
64А |
32А |
16А |
| Может быть скорректирована с помощью связи |
|
Окружающая среда
|
Рабочее время. |
-30 ~ +70°C (см. "кривую понижения температуры") |
| Рабочая влажность |
20 ~ 90% RH неконденсирующий |
| Время хранения, влажность |
-40 ~ +85°C, 10 ~ 95% RH неконденсирующий |
| Временный коэффициент |
± 0,03%/°C (0 ~ 45°C) |
| Вибрация |
10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. каждый вдоль осей X, Y, Z |
|
Безопасность и ЭМК
(Примечание 4)
|
Стандарты безопасности |
UL62368-1, CAN/CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1 ((по запросу) одобрен |
| В противостоящее напряжениеЗапись.8 |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:500VAC |
| Сопротивление изоляцииЗапись.8 |
I/P-O/P, I/P-FG, O/P-FG:100M Омм / 500VDC / 25°C/ 70% RH |
|
ЭМК-эмиссии
|
BS EN/EN55032 |
| Параметр |
Стандартный |
Уровень испытания / Примечание |
| Проведено |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучается |
BS EN/EN55032 (CISPR32) |
Класс А |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс А |
| Фликер напряжения |
BS EN/EN61000-3-3 |
- Я не знаю. |
|
Иммунитет к электромагнитным поражениям
|
BS EN/EN55035, BS EN/EN61000-6-2 |
| Параметр |
Стандартный |
Уровень испытания / Примечание |
| ESD |
BS EN/EN61000-4-2 |
Уровень 3, 8КВ воздух; уровень 2, 4КВ контакт |
| Излучается |
BS EN/EN61000-4-3 |
Уровень 3 |
| EFT / взрыв |
BS EN/EN61000-4-4 |
Уровень 3 |
| Всплеск |
BS EN/EN61000-6-2 |
2 кВ/линейная линия 4 кВ/линейная земля |
| Проведено |
BS EN/EN61000-4-6 |
Уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Снижение напряжения и прерывания |
BS EN/EN61000-4-11 |
>95% погружения 0,5 периода, 30% погружения 25 периодов,
> 95% прерываний 250 периодов
|
|
Другие
|
MTBF |
462.9K hrs min. Telcordia SR-332 (Bellcore) ; 46K hrs min. MIL-HDBK-217F (25°C) |
| Размер |
330*140*41 мм (L*W*H) |
| Опаковка |
2.9кг; 4 шт./12.6кг/1.25 куб. |
