| Модель |

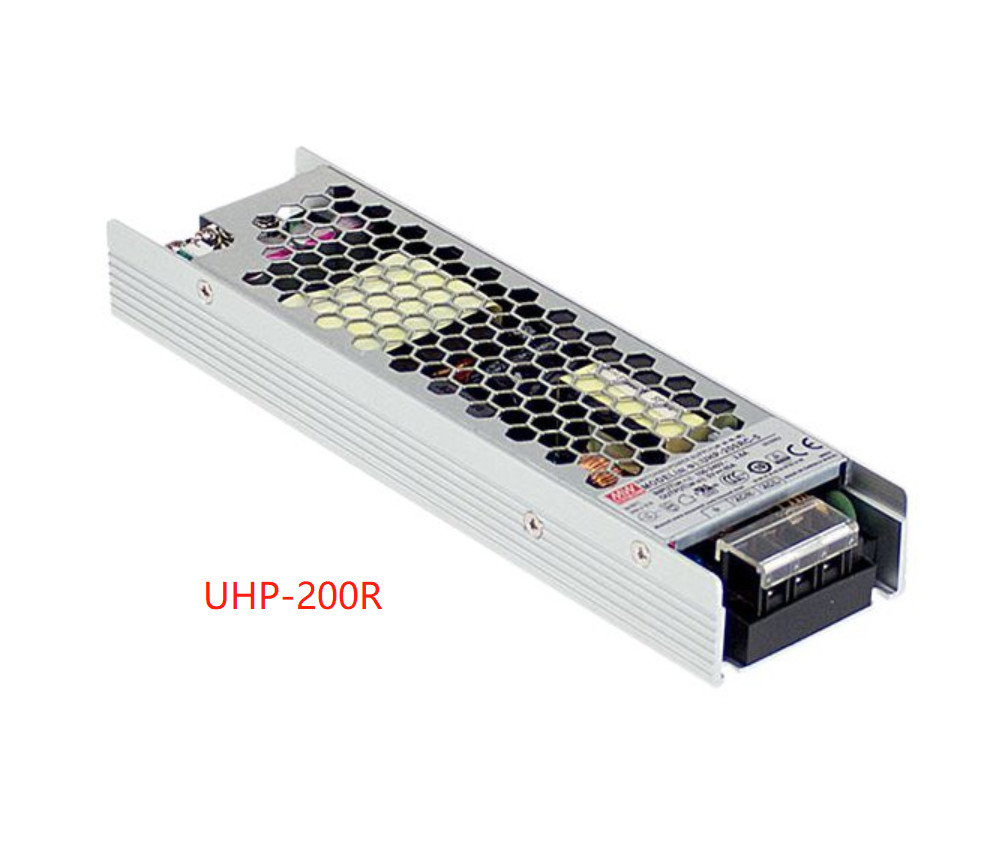

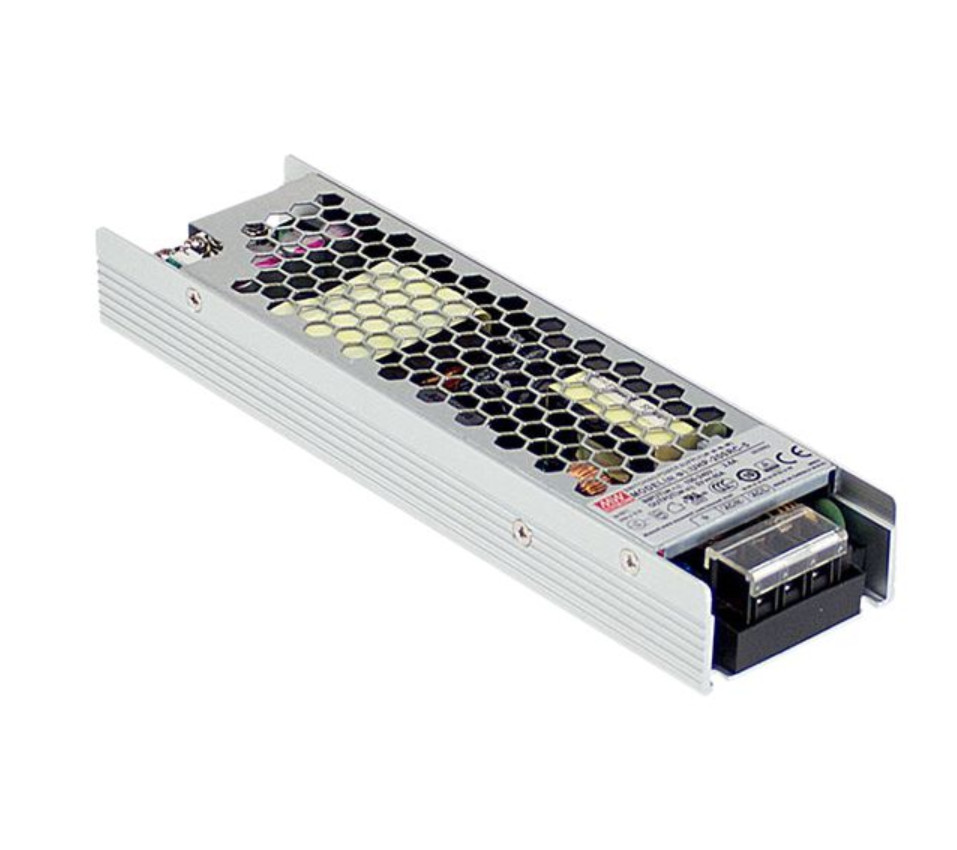

UHP-200 -3.3 |
UHP-200 -4.2 |
UHP-200 -5 |
UHP-200 -12 |
UHP-200 -15 |
UHP-200 -24 |
UHP-200 -36 |
UHP-200 -48 |
UHP-200 -55 |
|
Выход
|
ПРЕДВОДНОЕ ПОВОДНОЕ |
3.3В |
4.2В |
5В |
12 В |
15 В |
24 В |
36 В |
48 Вт |
55 В |
| НАМИРОВАННЫЙ ПРЕДСТОЯЩИЙ |
40А |
40А |
40А |
16.7А |
13.4А |
8.4А |
5.6А |
4.2А |
3.6А |
| Номинальная мощность |
132 Вт |
168 Вт |
200 Вт |
200.4W |
201 Вт |
201.6W |
201.6W |
201.6W |
201.6W |
| РАЗВОЖЕНИЕ и НУР (максимум)Запись.2 |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
300mVp-p |
360mVp-p |
| Включается: |
3.2~3.5В |
3.6~4.4В |
40,5-5,5 В |
11.4~12.6В |
14.3 ~ 15.8В |
22.8 ~ 25.2В |
34.2~37.8В |
45.6 ~ 50.4 В |
45 ~ 58 В |
| Толерантность напряженияЗапись.3 |
± 2,0% |
± 2,0% |
± 2,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
| РЕГЛАМЕНТ |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,3% |
± 0,3% |
± 0,3% |
± 0,3% |
± 0,3% |
± 0,3% |
| Регулирование нагрузки |
± 1,0% |
± 1,0% |
± 1,0% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| Время установки, время подъема. |
2000 мс, 80 мс/230 ВС; 3000 мс, 80 мс/115 ВС при полной нагрузке; 550 мс/230 ВС для установки 55 В |
| СТРАНИТЕ время (тип.) |
10ms/230VAC 10ms/115VAC |
|
Ввод
|
Напряжение РАЗНОГ Запись.4 |
90 ~ 264VAC 127 ~ 370VDC |
| РАЗНОЖЕНИЕ частоты |
47 ~ 63 Гц |
| СТРАНИЦА ПОВЕТНОСТИ (тип) |
PF≥0,94/230VAC PF≥0,98/115VAC при полной нагрузке |
| Эффективность (тип) |
89% |
90% |
91% |
93% |
94% |
94% |
94% |
94% |
94% |
| Сменный ток (тип.) |
2.2A/115VAC 1.1A/230VAC |
| Внутренний ток (Тип.)Запись.8 |
Холодный старт 40A/115VAC 80A/230VAC |
| Утечка тока |
< 0,75mA / 240VAC |
|
Защита
|
Перегрузка
|
110 ~ 140% номинальной выходной мощности |
| Тип защиты: режим икоты, восстанавливается автоматически после удаления состояния неисправности |
|
Сверхнапряжение
|
3.8 ~ 4.6В |
4.62 ~ 5.46В |
50,75 ~ 6,75 В |
13.2 ~ 15.6В |
16.5 ~ 19.5В |
26.4 ~ 31.2В |
390,6 ~ 46,8 В |
52.8 ~ 62,4 В |
60 ~ 69 В |
| Тип защиты: выключить напряжение О/О, включить для восстановления |
| Сверхтемпература |
Тип защиты: выключается напряжение O/P или режим Hiccup, восстанавливается автоматически после понижения температуры |
|
Функция
|
Сигнал DC OK (необязательно) |
Контактная мощность (max.):15Vdc/10mA сопротивляющая нагрузка |
| ОБНОЖЕНИЕ (необязательно) |
Для защиты параллельных соединений: для параллельных приложений, когда один ПСУ не может работать, другой автоматически включится. Это может предотвратить сбой системы,и обеспечить надежность системы |
|
Окружающая среда
|
Рабочее время. |
-30 ~ +70°C ((См. кривую понижения температуры)) |
| Рабочая влажность |
20 ~ 95% RH неконденсирующий |
| Время хранения, влажность |
-40 ~ +85°C, 10 ~ 95% RH неконденсирующий |
| Временный коэффициент |
± 0,03%/°C (0 ~ 50°C) |
| Вибрация |
10 ~ 500 Гц, 5G 10 мин./1 цикл, 60 мин. каждый вдоль оси X, Y, Z |
|
Безопасность и ЭМК
(Примечание 6)
|
Стандарты безопасности
|
UL 62368-1,TUV BS EN/EN62368-1,BS EN/EN60335-1 ((За исключением 55V), CCC GB4943, EAC TP TC 004,
BSMI CNS14336-1 одобрен, конструкция ссылается на BS EN/EN61558-1,-2-16
|
| В противостоящее напряжение |
I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG:100M Омм/500VDC/25°C/70%RH |
| ЭМК-эмиссии |
Соответствие стандарту BS EN/EN55032, GB9254, Класс B, BS EN/EN55014, BS EN/EN61000-3-2,-3,EAC TP TC 020, BSMI CNS13438 |
| Иммунитет к электромагнитным поражениям |
Соответствие стандарту EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень тяжелой промышленности,EAC TP TC 020 |
|
Другие
|
MTBF |
2472.1 K hrs min. Telcordia SR-332 (Bellcore) ; 257.0 K hrs min. MIL-HDBK-217F (25°C) |
| Размер |
194*55*26 мм (L*W*H) |
| Опаковка |
0.468кг; 24 шт./12,2кг/0,49 куб. футов |
|
Примечание
|
1Все параметры, не упомянутые специально, измеряются при входе 230ВАК, номинальной нагрузке и температуре окружающей среды 25°C.
2Риппл и шум измеряются на частоте 20 МГц с использованием 12 дюймового скрученного парового провода, завершенного параллельным конденсатором 0.1uf и 47uf.
3Толерантность: включает в себя установленную толерантность, регулирование линии и регулирование нагрузки.
4. Снижение может потребоваться при низком входном напряжении. Пожалуйста, проверьте кривую снижения для получения дополнительной информации.
5Для эксплуатационной высоты более 2000 м (6500 футов) требуется понижение температуры окружающей среды на 5°C/1000 м.
6Поставка питания считается компонентом, который будет установлен в конечном оборудовании.Для указаний о том, как проводить эти испытания на ЭМК, пожалуйста, см. ЭМИ-испытания компонентов питания.
(доступно на сайте http://www.meanwell.com)
7Эффективность типа R немного ниже, чем у типа "Blank", согласно фактическим измерениям.
8Параметр тока вспышки имеет 10% допустимости.
※ Отказ от ответственности за продукт:для более подробной информации см. https://www.meanwell.com/serviceDisclaimer.aspx
|
