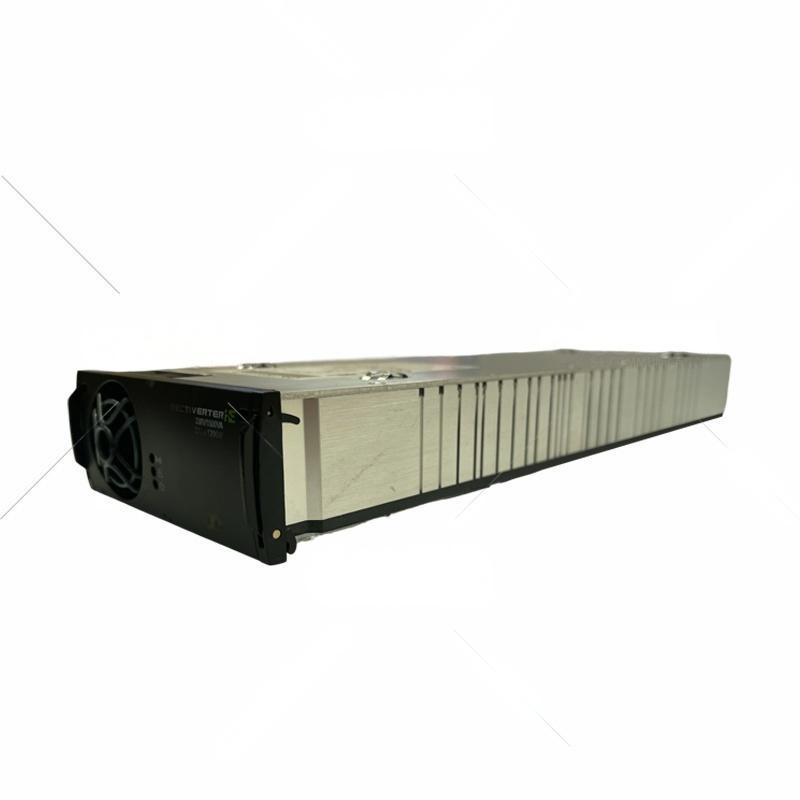

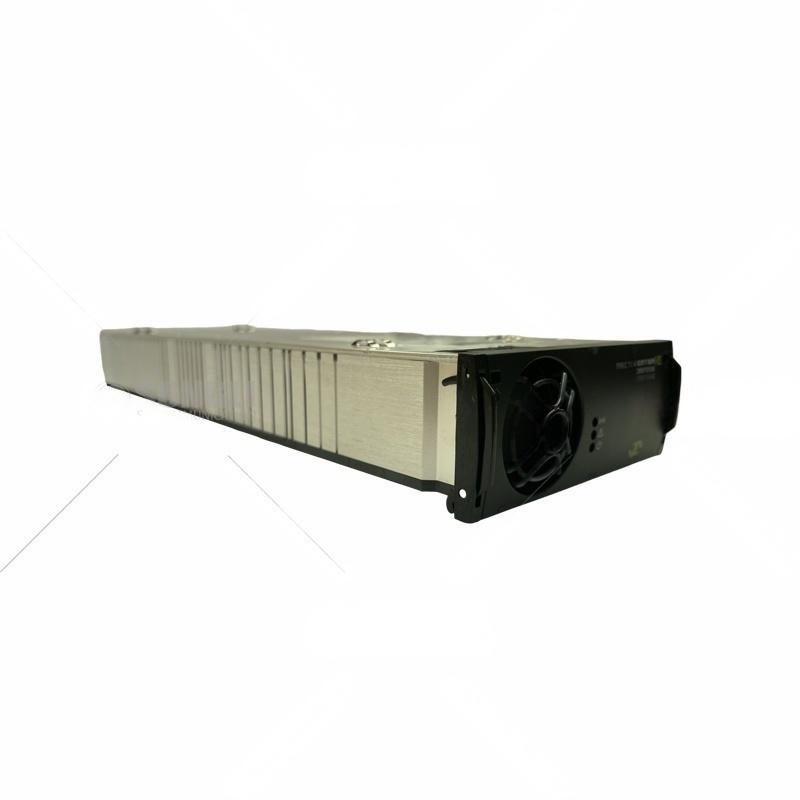

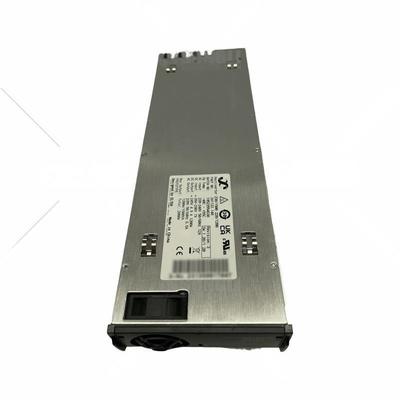

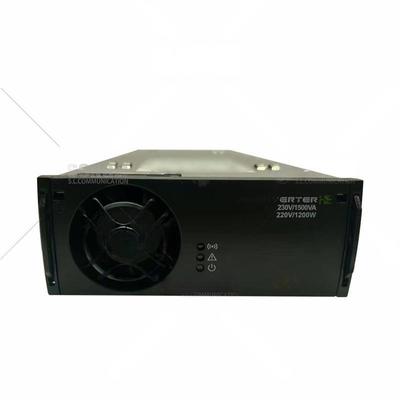

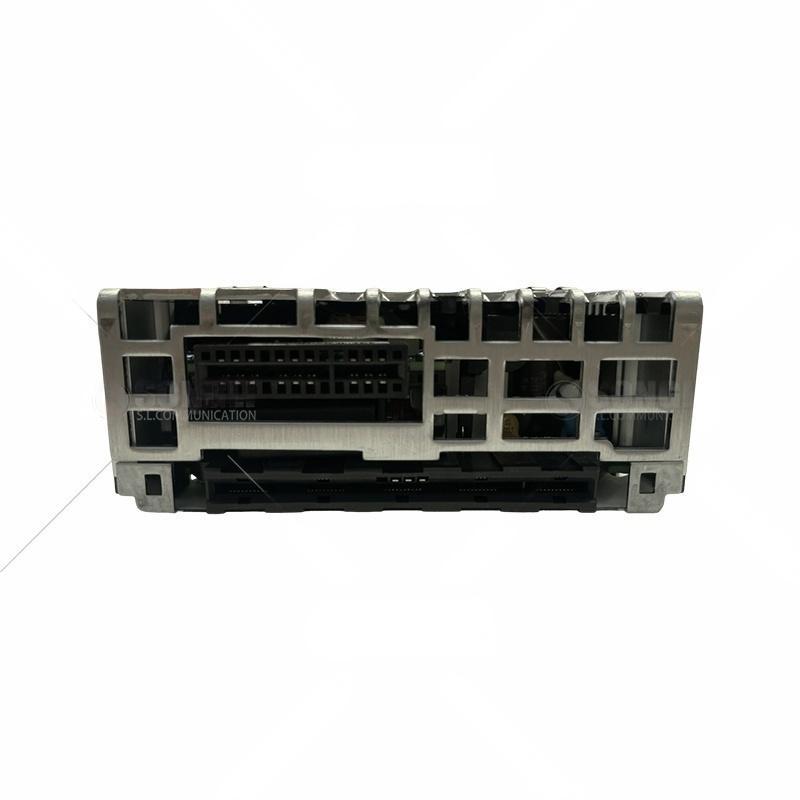

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 П/Н.:241123.142

Модели / заказывать информация 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

Часть Номер 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

Данные выхода AC

Напряжение (по умолчанию) / (регулируемый) диапазон) 230 В_{Кондиционер}  / 200 - 240 V_{Кондиционер} 115 В_{Кондиционер} / 100 - 127 В_{Кондиционер}

Частота (по умолчанию) Инвертор режим) 50 Гц (адаптивный) 60Гц (адаптивный)

Частота (настраивается) Инвертор режим) 50 Hz, 60 Hz или последнее синхронизированное 50/60 Hz (адаптивное), 94-106 Гц⁶⁾

Максимальная мощность (постоянная / перегрузка) (< 15 с) ) 1200 Вт (1500 ВА) / 2000 VA 600 Вт (750 ВА) / 1000 VA

Нагрузка разделение ± 5%изактивная мощность от 10 до 100% нагрузка

Максимальный ток (непрерывный / перегрузка) (< 15 с) ) 6.5 А_RMS - Восемь.7 А._RMS

Текущий (максимальный) Быстрый путешествие (20 мс) 32 А (6 х номинальной)

ТГД < 1,5% при сопротивлении нагрузка

Защита Зажигалка в L, подключается к электричеству, Варистор

Данные о выходе постоянного тока

Напряжение (по умолчанию) / (регулируемый) диапазон) 245 В_DC / 194 - 290 V_DC

Мощность (максимальная) @nominal ввод) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0 W ²⁾

Ток (максимальный @V)_{Снаружи} ≤ 216 V_DC) 5.56 А. ¹⁾ 0.69 А. - 2.78 А. ¹⁾ 0.34 А. -

Время ожидания, максимум Выходная мощность > 10 мс; V_{Снаружи} > 190 В_DC (только в ректификаторе) режим)

Текущее распределение (10 - 100% нагрузки) ± 5%измаксимальный ток от 10 до 100% нагрузка

Регулирование статического напряжения (10 - 100% нагрузка) ± 0,5%

Динамическая Напряжение Регламентация ± 5,0% для 10-90%или90-10% колебания нагрузки, регулированиевремя< 50 мс

Ripple < 1 В_PP , 30 МГц пропускной способности

Защита Устойчивость к короткому замыканию, отключение от перенапряжения, обратная полярность и Зажигалка

Вводные данные

Входное напряжение главного тока переменного тока (диапазон / LV отключить) 185 - 275 В_{Кондиционер} / 170 V_{Кондиционер} 95 - 140 В_{Кондиционер} / 85 V_{Кондиционер}

Кондиционер Текущий (максимум) 11.5 А._RMS 9.1 А._RMS ³⁾ 8.2 А._RMS ³⁾ 11.3 А._RMS 10.1 А._RMS ³⁾ 9.2 А_RMS ³⁾

Частота (по умолчанию: Синхронизация: диапазон) 47-53 и 57-63 Гц 47-53 и 57-63 Гц

Частота (настраиваемая: Синхронизация: диапазон) 47-53 Гц, 57-63Гцили оба (адаптивный)

Фактор мощности / ТГД > 0,99 при 50% нагрузки или более / < 3,5%

Кондиционер Ввод Защита Зажигалки в L иN,Горячая подключаемая. Варистор

Наминальное напряжение постоянного тока / расширенный диапазон⁴⁾ 204 - 290 В_DC / 180 - 204 V_DC

DC Текущий (максимум) 6.67 А / 9 А во время перегрузка (15s) 3.2 А / 4.5 А при перегрузке (15s)

Другие спецификации

Эффективность >96% (режим питания (AC/AC и AC/DC)), >94% (режим инвертора) (DC/AC)

Изоляция 3.85 kV_DC - Кондиционер_{Вход/выход} до ПЭ, 3.55 kV_DC - Кондиционер_{Вход/выход} до Вашингтон, 4.25 kV_DC - Кондиционер._{Вход/выход} до CAN/SYNC, 2.2 kV_DC- Прямой ток в PE, 3,5 кВ_DC - В столицу. CAN/SYNC

Сигнализация: Красный Светодиодные Выключение низкого и высокого входного напряжения сети, высокая и низкая температура отключение, сбой рективетора, сигнализационное реле [NO max 75 V]_DC / 100 mA] Перенапряжение отключается на выходе, неисправность вентилятора, сигнализация о низком выходном напряжении, неисправность шины CAN, шина синхронизации(Выход переменного токаИЛИDC выходной сигнализация) Сюжет: провалить

Предупреждения: Желтый Светодиодные Реактор в режиме снижения мощности или в режиме ограничения мощности или тока на портах постоянного тока или переменного тока, Удалённый выходный ток ограничения активирован, ПотеряизКоммуникация CAN с Управляющий

Нормальная работа: Зеленый Светодиодные выход переменного тока и/или выход постоянного тока на и Хорошо.

Работающий температура -40 до +75°C (-40 до +167°F), влажность 5 - 95% RH неконденсирующие

Снижение температуры выше 55°C (131°F) 1200W до 480W @ 75°C (167°F) для каждого выхода переменного и постоянного тока(общая мощность 2000 Вт до 800 Вт)

Хранение температура -40 до +85°C (-40 до +185°F), влажность 0 - 99%RH неконденсирующие

Размеры[WxHxD] / Вес 109 x 41,5 x 327 мм (4,25 x 1,69 x 13 ′′) / 1,95 кг (4,25 x 1,69 x 13 ′′)3 В фунтах)

СТАНДАРТЫ проектирования

Электрические безопасность EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 No. 107.3-14

EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + А1:2011- 6-4:2019, IEC 61000-6-5:2015

ЭМК EN 62040-2:2006 (выбросы С1, иммунитет С2/С3), FCC CFR 47 Часть 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:2019⁵⁾

Справочно-справочные документы, предназначенные для использования в техническом обслуживании

Экология Обычные условия эксплуатациикакв соответствии с пунктом 4 IEC 62040-5-3:20162. Другие условия эксплуатациикакв соответствии с пунктом 4 IEC 62040-5-3:20163, должно быть посоветовал

1)Максимальная доступная выходная мощность и ток постоянного тока Зависимый на 3)ЕслиПорт постоянного тока перегружен поднимая напряжение ниже 194V входный ток может увеличитьсявышена этом уровне. мгновенная переменная нагрузка и входное напряжение переменного тока; т.е. максимум 800 Вт/7,4 Авполная переменная мощность и номинальные 4) Сниженная производительность - без поддержки перегрузки и для выхода 200-240 ВАКТГДувеличится и максимальный вход для 230ВАК. Снижение выходной мощности (до 970 Вт для 230 ВАК @ 180 ВДС) 5) для удовлетворения требований к внешнему перенапряжению 4 кВ

2)DC Порт Должен Все еще быть рассматривается двунаправленный порт; напряжение представит если сетевой с двигателем защиту требуется Порты переменного тока 6) требуетсяFWверсия ≥ 1.10/1.10
