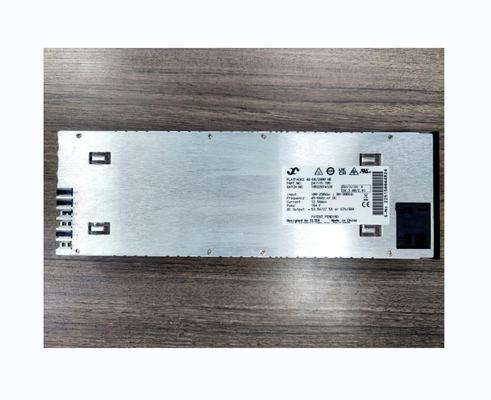

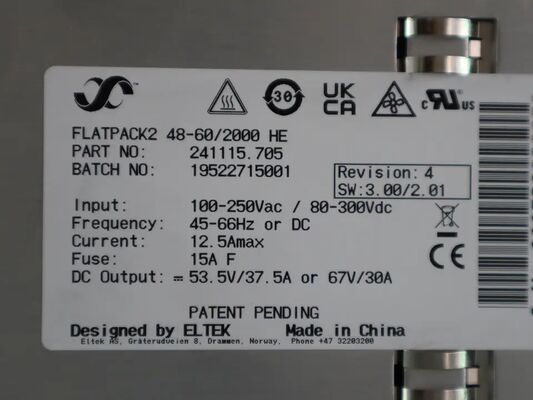

| Образец 48-60/2000 HE |
| Часть номер 241115.705 |
| Вводные данные |
| Напряжение (номинальное) 185 - 275 ВКондиционер/ 185 - 275 ВDC |
| Напряжение (рабочий диапазон) 85 - 300 ВКондиционер/ 80 - 300 ВDC |
| Ток (максимальный) @ номинальный вход, полная нагрузка 11,6 АRMS |
| Частота 45 - 66 Гц / 0 Гц |
| Фактор мощности > 0,99 при 50% нагрузки или более |
| THD < 5% при 100% нагрузке |
| Защитный предохранитель в L & N, Варистор, отключение при выходе входного напряжения из рабочего диапазона |
| Выходные данные |
| Напряжение (по умолчанию)1)53.5 ВDC(67 В)DCв режиме 60 В) |
| Напряжение (регулируемый диапазон)1)39.9 - 72 ВDC |
| Мощность (максимальная) @ номинальный вход 2000 Вт (@V)Снаружи≥ 48 ВDC) |
| Мощность @ 85 VAC 750 Вт |
| Ток (максимальный) @ номинальный вход 41,6 A (@V)Снаружи< 48 ВDC) |
| Время ожидания, выходная мощность 1500 Вт > 20 мс; выходное напряжение > 53,5 ВDC(режим 60 В) |
| Распределение тока (10-100% нагрузки) ±5% максимального тока от 10 до 100% нагрузки |
| Регулирование статического напряжения (10-100% нагрузки) ±0,5% |
| Динамическое регулирование напряжения ± 5,0% при изменении нагрузки 10-80% или 80-10%, время регулирования < 50 мс |
| Волна и шум < 150 мВPP, пропускная способность 30 МГц / < 2 мВRMSпсофометрия |
| Защитный предохранитель, предохранитель от короткого замыкания, предохранитель от высокой температуры, предохранитель от перенапряжения |
| Другие спецификации |
| Эффективность 96,2% |
| Изоляция 3,0 кВКондиционер- вход на выход, 1,5 кВКондиционер- вход на землю, 500 ВDC- выход на землю |
Выключение низкого / высокого входного напряжения, Выключение высокой / низкой температуры, Ректификатор Сигнализация: красный светодиод сбой, перенапряжение отключение на выходе, отказ вентилятора, низкое выходное напряжение сигнализация, CAN-автобус сбой |
Исправляющее устройство в режиме снижения мощности, Удалённый выходный ток ограничения активирован, Вход Предупреждения: Желтый светодиод напряжения вне диапазона, мигает при перенапряжении, потеря связи с CAN Управляющий |
| Нормальная работа: зеленый светодиод |
| MTBF (Телкордия SR-332 Iss.I метод III (a)) >350 000 (@ Tокружающая среда: 25 °C) |
| Рабочая температура (5-95% RH n.s. hum.) -40 до + 75°C [-40 до +167°F] |
| Максимальная выходная мощность превышает температуру / до 45 °C [113 °F] / 1200 Вт @ 75 °C [167 °F] |
| Температура хранения -40 до +85°C (-40 до +185°F), влажность 0 - 99% RH неконденсирующая |
| Размеры [WxHxD] / Вес 109 x 41,5 x 327 мм (4,25 x 1,69 x 13 ′′) / 1,950 кг (4,3 фунта) |
| СТАНДАРТЫ проектирования |
| Электрическая безопасность EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + А1:2011, IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1 |
| Морской DNVGL-CG-03392) |
ETSI EN 300 019: 2-1 (класс 1.2) и 2-2 (класс 2.3)
Окружающая среда 2011/65/ЕС (RoHS) и 2012/19/ЕС (ОЭСИ) Обычные условия эксплуатации согласно пункту 4 IEC 62040-5-3:20162. прочие условия эксплуатации в соответствии с пунктом 4 IEC 62040-5-3:20163, должен быть проинформирован |
1) Настройка ОВС от режима выбора контроллера: OVS≤59.5V = режим 48V (42-58V), 59.5V2) Действует только для номера части 241115.705M |
