Eltek Flatpack S 48/1000 HE 48V 1000W P/N 241122.105 Для CTOS0301.XXX

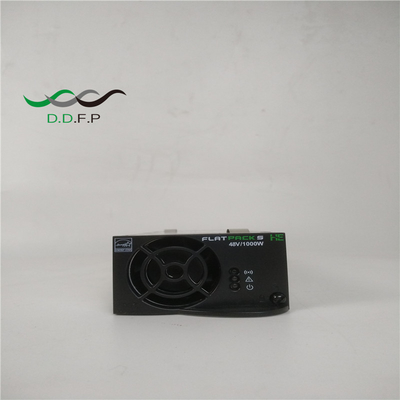

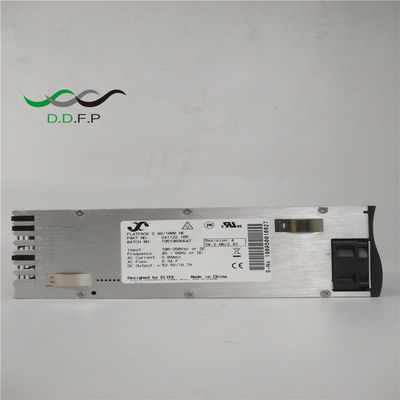

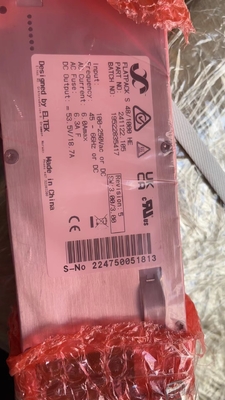

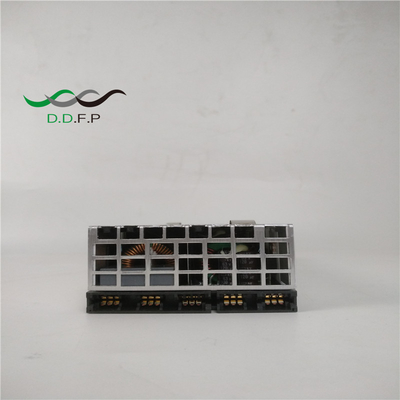

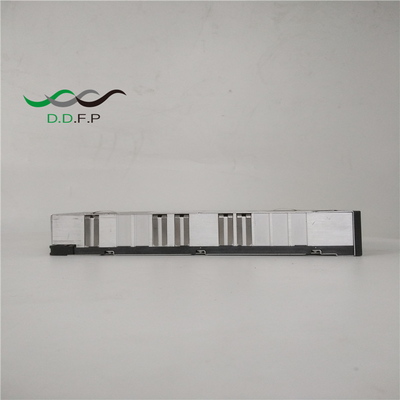

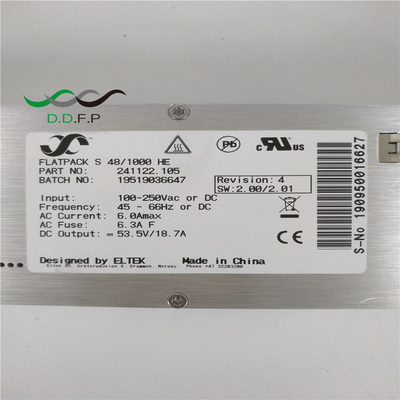

Модуль выпрямителя Eltek Flatpack S 48/1000 HE 48V 1000W (P/N: 241122.105) для CTOS0301.XXX


Flatpack S выпрямители включают в себя спецификации телекоммуникаций, высокую эффективность, защиту на выходе

и высокой мощности в небольшой, 217 мм глубокой коробке. используется в 1U высокий, 2 или 3 позиции выпрямителя электростанции

с контроллером Smartpack S и распределением батареи и нагрузки, выпрямители Flatpack S охватывают от 2 до 5,4 кВт

применения с минимальным объемом пространства, менее 6 литров, и низкой теплоотдачей

Для более высокой мощности также доступна система 2U мощностью 9 кВт


Применение:

ТЕЛЕКОМУНКЛИКА Ь МОБИЛЬНАЯ / БЕЗДВЕТНАЯ

· Радиобазовые станции/Клетка

СТОРОНЫ

· LTE / 4G / WIMAX

· Распределенная антенна

Системы

· Микроволновая

· БРОДБАНД

Телекоммуникации - фиксированные

· Телефонные серверы /

КОММУНИЦИИ

· Оптические волокна / FTTX

· Микроволновая

· КАБЕЛЬ

· БРОДБАНД


Параметры:

Модель
Номер части	241122.105		241122.125
Вводные данные
Напряжение (номинальное)		185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1)
Напряжение (рабочий диапазон)		85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1)
Ток (максимальный) @ номинальный вход, полная нагрузка		5.9 ОРМС	9.9 ОРМС
Частота		45 - 66 Гц / 15 - 18,5 Гц2) / 0 Гц1) 45 - 66 Гц / 0 Гц1)
Фактор мощности		> 0,99 при 50% нагрузки или более
Защита		Защитные элементы в L & N, Варистор, отключение при выходе входной напряжения из рабочего диапазона
Выходные данные
Напряжение (по умолчанию)		53.5 VDC
Напряжение (регулируемый диапазон)		43.5 - 57.6 VDC
Мощность (максимальная) @ номинальный вход		1000 Вт	1800 Вт
Мощность @ 85 VAC		420 Вт	700 W2)
Текущий (максимальный) @ номинальный вход		20.9 A (@VOUT < 48VDC) 37,5 A (@VOUT < 48VDC)
Время ожидания, максимальная выходная мощность		> 20 ms; выходное напряжение > 41 VDC > 10 ms; выходное напряжение > 42 VDC
Распределение тока (10 - 100% нагрузки)		± 5% максимального тока от 10 до 100% нагрузки
Регулирование статического напряжения (10 - 100% нагрузки)		± 0,5%
Динамическое регулирование напряжения		± 5,0% при изменении нагрузки на 10-90% или 90-10%; время регулирования < 50 мс
Ripple		< 150 мВПП, пропускная способность 30 МГц
Защита		ORing FET, предохраняющий от короткого замыкания, защита от высокой температуры, отключение от перенапряжения
Другие спецификации
Эффективность		950,5%	96 %
Изоляция		4.0 кВДС - вход на выход, 2,5 кВДС - вход на землю, 710 ВДС - выход на землю	5.0 кВДС - вход на выход, 2,5 кВДС - вход на землю, 710 ВДС - выход на землю
Сигнализация: красный светодиод		Выключение низкого / высокого входного напряжения, Выключение высокой / низкой температуры, Ректификатор Неисправность, перенапряжение выхода, отказ вентилятора, сигнализация о низком выходном напряжении, CAN неисправность автобуса
Предупреждения: Желтый светодиод		Исправитель в режиме отключения мощности, ограничение выходного тока удаленно активировано, входное напряжение вне диапазона, мигает при перенапряжении, потеря связи CAN с контроллером
Нормальная работа: зеленый светодиод
MTBF (метод Telcordia SR-332 Iss.I III (a))		>315 000 (@ Tambient: 25 °C) >300 000 (@ Tambient: 25 °C)
Рабочая температура (5-95% RH n.s. hum.)		-40 до + 85°C [-40 до + 185°F] -40 до + 85°C [-40 до + 185°F]
Максимальная выходная мощность выше temp / to		45°C / 600W @ 85°C 55°C / 1000W @ 85°C
Температура хранения		-40 до +85°C (-40 до +185°F), влажность 0 - 99% RH неконденсирующая
Высота		2000 м (~ 6500 футов) 4000 м (~ 13000 футов)
Размеры [WxHxD] / вес		72 x 41,5 x 217 мм (2,83 x 1,63 x 8,54 ‰) / < 850 г (1,9 фунта)
СТАНДАРТЫ проектирования
Электрическая безопасность	EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013
ЭМК	EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + А1:2011- 6-4:2019 IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 В.2.1.1, FCC CFR47 часть 15B:2020 (части)
Морской	DNVGL-CG-03393)
Экология	ETSI EN 300 019: 2- 1 (класс 1.2) и 2-2 (класс 2.3) Обычные условия эксплуатации согласно пункту 4 IEC 62040-5-3:20162. Прочие рабочие условия согласно пункту 4 IEC 62040-5-3:20163, должен быть проинформирован Указанные требования применяются в случаях, когда:2018

                                                          * Flatpack S 1U с 2R доступен *








Решения
Мы предоставляем полные решения, включая обследование площадки, предлагаем профессиональный план в соответствии с запросом клиента, техническая поддержка,обслуживание и обслуживание телекоммуникационных компаний в Китае и за его пределамиУ нас есть компетентная команда и сеть доверенных партнеров по всему миру.

Часто задаваемые вопросы
1Как вы контролируете качество?
Ответ:Все продукты перед отправкой подвергаются моделированию сценариев использования, нагрузке и полной нагрузке, а также тесту на совместное использование тока для обеспечения качества продукта.

2Каково ваше минимальное количество заказа?
Ответ: Минимального количества заказов не существует, и его можно сделать. Единственная разница - цена и график.

3Вы можете представить свою компанию?
Ответ: Для меня большая честь. Я пошлю вам документ о компании позже, чтобы дать вам более полное и прямое представление о нашей компании.

4Каковы преимущества вашей компании?
Ответ: адекватные запасы и гарантии поставок для последующего возобновления поставок, гибкие, предоставляемые в соответствии с различными потребностями клиентов, обеспечивающими различные решения.

5Могу ли я отправить вам образцы?
О: Вы можете отправить образцы, образцы подлежат большой гордости, и груз должен быть покрыт вами.

6Как ваша компания справляется с проблемой качества?
Ответ: Наша компания занимается этой отраслью почти 10 лет. У нее уже есть определенная репутация. Мы тщательно проанализируем это. Если это действительно наша проблема с качеством, то мы можем решить эту проблему.Вы можете быть уверены, что он будет делать вещи в соответствии с контрактным соглашением и никогда не позволит вам иметь какие-либо после беспокойств, наша сервисная команда будет рада вам помочь.

7 WШляпаБоКачество?
A:100% оригинал с новой упаковкой. мы проверим каждый товар перед отправкой, чтобы убедиться, что каждый товар имеет хорошее качество.
8 HУ вас есть много месяцев гарантии?
A: 1 год гарантии качества
9Что делать с некачественными товарами?
О: Товары могут быть отправлены по почте с нашей оплатой почтовых сборов за любые продукты плохого качества в течение гарантийного срока.
