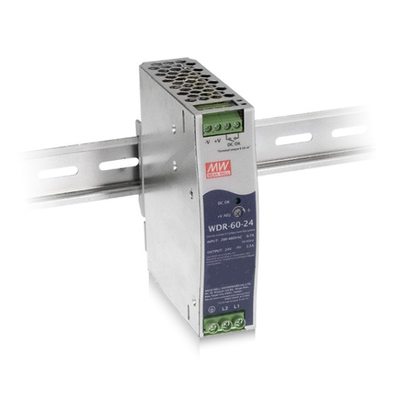

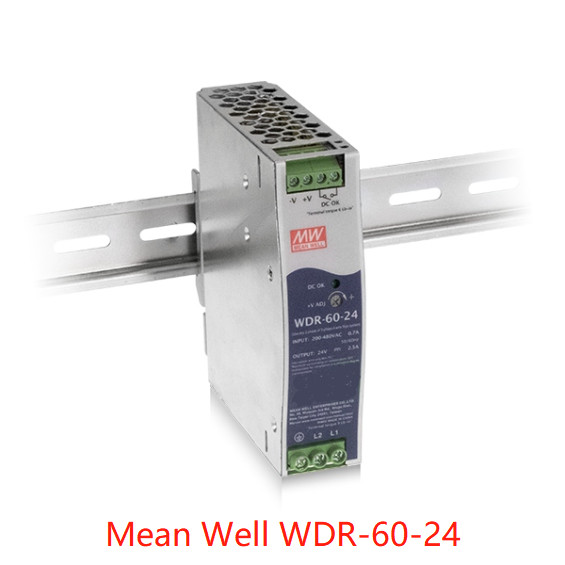

| МОДЕЛЬ |
WDR-60-5 |
WDR-60-12 |
WDR-60-24 |
WDR-60-48 |
|
ВЫХОД
|
НАПРЯЖЕНИЕ ТОКА DC |
5V |
12V |
24V |
48V |
| РАСКЛАССИФИЦИРОВАННОЕ ТЕЧЕНИЕ |
10A |
5A |
2.5A |
1.25A |
| НАСТОЯЩИЙ РЯД |
0 | 10A |
0 | 5A |
0 | 2.5A |
0 | 1.25A |
| РАСКЛАССИФИЦИРОВАННАЯ СИЛА |
50W |
60W |
60W |
60W |
| СТРУИТЕСЬ & ШУМИТЕСЬ (максимальное) Note.2 |
100mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
| НАПРЯЖЕНИЕ ТОКА РЕГУЛИРУЕМ РЯД |
5 | 6V |
12 | 15V |
24 | 29V |
48 | 57V |
| ДОПУСК Note.3 НАПРЯЖЕНИЯ ТОКА |
±2% |
±1.5% |
±1.0% |
±1.0% |
| ЛИНИЯ РЕГУЛИРОВКА |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| РЕГУЛИРОВКА НАГРУЗКИ |
±1.5% |
±0.5% |
±0.5% |
±0.5% |
| УСТАНОВКА, ПОДЪЕМ, ЗАДЕРЖИВАЕТ ВРЕМЯ |
1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac на максимальной допускаемой нагрузке |
|
ВХОДНОЙ СИГНАЛ
|
РЯД Note.4 НАПРЯЖЕНИЯ ТОКА |
180 | 550Vac или 254 | 780Vdc |
| ДИАПАЗОН ИЗМЕНЕНИЯ ЧАСТОТ |
47 | 63Hz |
| ЭФФЕКТИВНОСТЬ (тип.) |
83,5%/400Vac |
86,5%/400Vac |
89%/400Vac |
90,5%/400Vac |
| ТЕЧЕНИЕ AC |
0.4A/400Vac 0.7A/230Vac |
| ТЕЧЕНИЕ INRUSH (максимальное) |
НАЧАЛЬНЫЙ ПУСК 50A /400Vac 30A/230Vac |
| ТЕЧЕНИЕ УТЕЧКИ |
<2ma>
|
|
ЗАЩИТА
|
ПЕРЕГРУЗКА |
105 | сила 135% требуемой производительности |
|
Режим икоты когда напряжение тока выхода <50>
Постоянн настоящий ограничиваться не позднее напряжение тока требуемой производительности 50% ~100%, берет автоматически после того как аварийные условия извлекутся
|
| ИЗЛИШЕК НАПРЯЖЕНИЕ ТОКА |
6,2 | 7.2V |
16 | 18V |
31 | 37V |
58 | 60.5V |
| Тип защиты: Завершать работу с напряжение тока o/p, re-сила дальше взять |
| ИЗЛИШЕК ТЕМПЕРАТУРА |
Тип защиты: Завершать работу с напряжение тока o/p, re-сила дальше взять |
| ФУНКЦИЯ |
СИГНАЛ DC В ПОРЯДКЕ |
Допустимая мощность на контактах реле (максимальная): 30V/1A сопротивляющееся |
|
ОКРУЖАЮЩАЯ СРЕДА
|
РАБОТАЯ TEMP. |
-30 | +85℃ (см. «Derating кривая») |
| РАБОТАЯ ВЛАЖНОСТЬ |
20 | не-конденсировать RH 90% |
| ХРАНЕНИЕ TEMP. |
-40 | +85℃ |
| TEMP. КОЭФФИЦИЕНТ |
±0.03%/℃ (0 | 60℃) |
| ВИБРАЦИЯ |
Компонент: 10 | 500Hz, 2G 10min. /1cycle, 60min. каждое вдоль x, y, оси z; Устанавливать зажим: Соответствие к IEC60068-2-6 |
| РАБОТАЯ ВЫСОТА Note.5 |
2000 метров |
| ИЗЛИШЕК КАТЕГОРИЯ НАПРЯЖЕНИЯ ТОКА |
Ⅲ; Согласно EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; высота до 2000 метров |
|
БЕЗОПАСНОСТЬ & EMC
(Примечание 7)
|
НОРМЫ БЕСОПАСНОСТИ |
UL61010, BS EN/EN61558-2-16, AS/NZS 62368,1, EAC TP TC 004 одобрило; дизайн ссылается на GL и BS EN/EN60204-1 (запросом) |
| ВЫДЕРЖИТЕ НАПРЯЖЕНИЕ ТОКА |
I/P-O/P: 4.7KVAC I/P-FG: 2.5KVAC O/P-FG: ОК 0.5KVAC O/P-DC: 0.5KVAC |
| СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
I/P-O/P, I/P-FG, O/P-FG: омы 100M/RH 500VDC/25℃/70% |
|
ИЗЛУЧЕНИЕ EMC
|
Параметр |
Стандарт |
Уровень/примечание теста |
| Проведенный |
BS EN/EN55032 (CISPR32) |
Класс b |
| Излученный |
BS EN/EN55032 (CISPR32) |
Класс b |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс a |
| Фликер напряжения тока |
BS EN/EN61000-3-3 |
------- |
|
НЕВОСПРИИМЧИВОСТЬ EMC
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Параметр |
Стандарт |
Уровень /Note теста |
| ESD |
BS EN/EN61000-4-2 |
Уровень 3, воздух 8KV; Уровень 2, 4KV контакт, критерии a |
| Излучаемая подверженность |
BS EN/EN61000-4-3 |
Уровень 3, 10V/m, критерии a |
| Взрывы EFT |
BS EN/EN61000-4-4 |
Уровень 3, 2KV/5KHz, критерии a |
| Пульсация |
BS EN/EN61000-4-5 |
Уровень 4, 2KV/Line-Line, 4KV/Line-Earth, критерии a |
| Проведенный |
BS EN/EN61000-4-6 |
Уровень 3, 10V, критерии a |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30A/m, критерии a |
| Погружения и перерывы напряжения тока |
BS EN/EN61000-4-11 |
погружение >95% 0,5 периода, погружение 30% 25 периодов,
перерывы >95% 250 периодов
|
|
ДРУГИЕ
|
MTBF |
1900.1K часы MIN. Telcordia SR-332 (Bellcore); 313.7K часы MIN. MIL-HDBK-217F (25℃) |
| РАЗМЕР |
32*125.2*102mm (W*H*D) |
| УПАКОВКА |
0.45Kg; 28pcs/13.6Kg/1.24CUFT |
