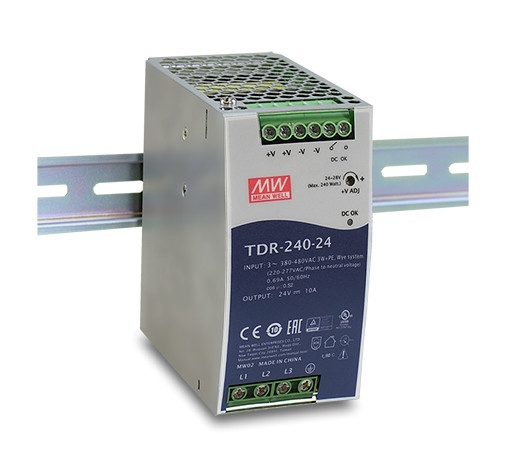

промышленный рельс DIN 240W трехфазный TDR-240-24 построенный в активном PFC

1 часть
MOQ
1 USD
цена
промышленный рельс DIN 240W трехфазный TDR-240-24 построенный в активном PFC
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Бренд: СРЕДНИЙ КОЛОДЕЦ
Product Namee: TDR series
Номер модели: TDR-240-24
Валюта выхода: 10A / 5A
Rated power: 240W
Input frequency: 47 ~ 63Hz
напряжение постоянного тока: 24 В / 48 В
Эффективность: 92%
Защита: сверхвольт / сверхнагрузки
Размер: 63*125,2*113,5 мм (W*H*D)
Weight: 1 KG
Выделить:

промышленный рельс DIN 240W

,

Промышленный рельс DIN TDR-240-24

,

240W трехфазное TDR-240-24

Основная информация
Место происхождения: CN
Фирменное наименование: MEAN WELL
Сертификация: CE
Номер модели: TDR-240-24
Оплата и доставка Условия
Упаковывая детали: коробки
Время доставки: 8-10 недель
Условия оплаты: Аккредитив, T/T
Поставка способности: 3000 частей в месяц
Характер продукции

Mean Well 240W Slim Трехфазный Промышленный DIN-рейка с функцией PFC серии TDR-240 TDR-240-24промышленный рельс DIN 240W трехфазный TDR-240-24 построенный в активном PFC 0

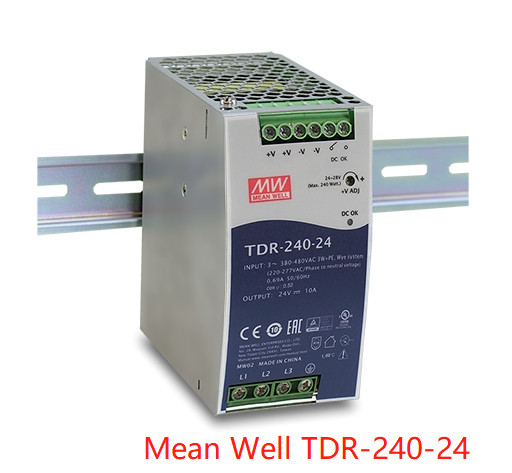

Mean Well 240W Slim Трехфазный Промышленный DIN-рейка с функцией PFC серии TDR-240

TDR-240-24 TDR-240-48


Особенности:

Металлический корпус, тонкий размер

3∅, вход 340~550 В переменного тока

Высокая эффективность до 94,5%

Встроенная функция активного PFC

Монтаж на промышленную рейку TS-35 / 7.5 или 15

Встроенный контакт реле DC OK



Технические характеристики


МОДЕЛЬ TDR-240-24 TDR-240-48






ВЫХОД

НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА 24 В 48 В
НОМИНАЛЬНЫЙ ТОК 10 А 5 А
ДИАПАЗОН ТОКА 0 ~ 10 А 0 ~ 5 А
НОМИНАЛЬНАЯ МОЩНОСТЬ 240 Вт 240 Вт
ПУЛЬСАЦИИ И ШУМ (макс.)Примечание 2 100 мВ пик-пик 120 мВ пик-пик
ДИАПАЗОН РЕГУЛИРОВКИ НАПРЯЖЕНИЯ 24 ~ 28 В 48 ~ 55 В
ТОЧНОСТЬ ПО НАПРЯЖЕНИЮПримечание 3 ±1,0% ±1,0%
РЕГУЛИРОВАНИЕ ПО ЛИНИИ ±0,5% ±0,5%
РЕГУЛИРОВАНИЕ ПО НАГРУЗКЕ ±1,0% ±1,0%
ВРЕМЯ УСТАНОВКИ, НАРАСТАНИЯ 2000 мс, 60 мс / 400 В переменного тока 1500 мс, 60 мс / 500 В переменного тока при полной нагрузке
ВРЕМЯ УДЕРЖАНИЯ (тип.) 20 мс / 400 В переменного тока 40 мс / 500 В переменного тока при полной нагрузке




ВХОД

НАПРЯЖЕНИЕДИАПАЗОН Примечание 4 Трехфазное 340 ~ 550 В переменного тока (Возможна работа в двухфазном режиме при подключении L1, L3, FG или L2, L3, FG) или 480 ~ 780 В постоянного тока
ДИАПАЗОН ЧАСТОТ 47 ~ 63 Гц
КОЭФФИЦИЕНТ МОЩНОСТИ (тип.) PF≧0.53/400 В переменного тока PF≧0.52/500 В переменного тока при полной нагрузке
ЭФФЕКТИВНОСТЬ (тип.) 92% 92%
ТОК ПЕРЕМЕННОГО ТОКА (тип.) 0,69 А / 400 В переменного тока 0,6 А / 500 В переменного тока
ПУСКОВОЙ ТОК (тип.) ХОЛОДНЫЙ СТАРТ 50 А
ТОК УТЕЧКИ <2mA >



ЗАЩИТА

ПЕРЕГРУЗКА 105 ~ 130% от номинальной выходной мощности
Тип защиты: ограничение по постоянному току, устройство будет прерываться через 3 секунды.
ПЕРЕНАПРЯЖЕНИЕ 30 ~ 36 В 56 ~ 65 В
Тип защиты: режим прерывания, автоматическое восстановление после устранения неисправности.
ПЕРЕГРЕВ Отключение выходного напряжения, автоматическое восстановление после снижения температуры
ФУНКЦИЯ DC OK РЕАЛЕ КОНТАКТ РЕЙТИНГИ (макс.) 60 В постоянного тока / 0,3 А, 30 В постоянного тока / 1 А, 30 В переменного тока / 0,5 А резистивная нагрузка




ОКРУЖАЮЩАЯ СРЕДА

РАБОЧАЯТЕМП. Примечание 5 -30 ~ +70℃ (См. "Кривая снижения характеристик")
РАБОЧАЯ ВЛАЖНОСТЬ 20 ~ 95% относительной влажности без конденсации
ТЕМПЕРАТУРА ХРАНЕНИЯ, ВЛАЖНОСТЬ -40 ~ +85℃, 10 ~ 95% относительной влажности без конденсации
ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ ±0,05%/℃ (0 ~ 60℃)
ВИБРАЦИЯ Компонент: 10 ~ 500 Гц, 2G 10 мин. / 1 цикл, 60 мин. каждый по осям X, Y, Z; Монтаж: Соответствие IEC60068-2-6
РАБОЧАЯ ВЫСОТАПримечание 6 5000 метров
КАТЕГОРИЯ ПЕРЕНАПРЯЖЕНИЯ Ⅱ; В соответствии с EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; высота до 2000 метров








БЕЗОПАСНОСТЬ И ЭМС

(Примечание 7)

СТАНДАРТЫ БЕЗОПАСНОСТИ UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 одобрено
ВЫДЕРЖИВАЕМОЕ НАПРЯЖЕНИЕ Вход/Выход: 4,87 кВ переменного тока Вход/FG: 2,4 кВ переменного тока Выход/FG: 0,5 кВ переменного тока Выход/DC OK: 0,5 кВ переменного тока
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ Вход/Выход, Вход/FG, Выход/FG:>100M Ом / 500 В постоянного тока / 25℃/ 70% относительной влажности



ЭМИССИЯ ЭМС

Параметр Стандарт Уровень испытаний / Примечание
Проводящая BS EN/EN55032(CISPR32)/BS EN/EN61204-3 Класс B
Излучаемая BS EN/EN55032(CISPR32)/BS EN/EN61204-3 Класс B
Гармонический ток BS EN/EN61000-3-2 Класс A
Мерцание напряжения BS EN/EN61000-3-3 -----





ПОМЕХОУСТОЙЧИВОСТЬ ЭМС

BS EN/EN55024, BS EN/EN61204-3
Параметр Стандарт Уровень испытаний / Примечание
Электростатический разряд BS EN/EN61000-4-2 Уровень 4, 15 кВ воздух; Уровень 4, 8 кВ контакт
Излучаемое поле BS EN/EN61000-4-3 Уровень 3
EFT / Всплеск BS EN/EN61000-4-4 Уровень 3
Перенапряжение BS EN/EN61000-4-5 Уровень 4, 2 кВ / Линия-Линия, Уровень 4, 4 кВ / Линия-Земля
Проводящая BS EN/EN61000-4-6 Уровень 3
Магнитное поле BS EN/EN61000-4-8 Уровень 4
Провалы и прерывания напряжения BS EN/EN61000-4-11

>95% провал 0,5 периодов, 30% провал 25

периодов> 95% прерывания 250 периодов


ДРУГОЕ

MTBF 1534,9 тыс. часов мин. Telcordia SR-332 (Bellcore); 215,6 тыс. часов мин. MIL-HDBK-217F (25℃)
РАЗМЕР 63*125,2*113,5 мм (Ш*В*Г)
УПАКОВКА 1 кг; 12 шт. / 13 кг / 1,22 куб. фута


промышленный рельс DIN 240W трехфазный TDR-240-24 построенный в активном PFC 1


промышленный рельс DIN 240W трехфазный TDR-240-24 построенный в активном PFC 2



промышленный рельс DIN 240W трехфазный TDR-240-24 построенный в активном PFC 3промышленный рельс DIN 240W трехфазный TDR-240-24 построенный в активном PFC 4

промышленный рельс DIN 240W трехфазный TDR-240-24 построенный в активном PFC 5
