Значьте хорошо рельс 24vdc MDR-20 MDR-40 MDR-60 Din электропитания MDR-10-5

1 часть
MOQ
USD 299
цена
Значьте хорошо рельс 24vdc MDR-20 MDR-40 MDR-60 Din электропитания MDR-10-5
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Бренд: Середина хорошо
Namee продукта: Рельс Din
Номер модели: MDR-10-5
Валюта выхода: 2,4A-0.32A
Расклассифицированная сила: 12W -15.4W
Частота входного сигнала: 47 | 63Hz
Voltgae DC: 5V-24V
Эффективность: 77% -84%
Защита: над voltgae/над нагрузкой
Размер: 22.5*90*100mm (W*H*D)
Вес: 0.15KG
Выделить:

Средний колодец MDR-10-5

,

Рельс 24vdc шума электропитания MDR-10-5

,

рельс 24vdc MDR-20 шума электропитания

Основная информация
Место происхождения: CN
Фирменное наименование: MEAN WELL
Сертификация: CE
Номер модели: Серия MDR
Оплата и доставка Условия
Упаковывая детали: коробки
Время доставки: 8-10 недель
Условия оплаты: L/C, T/T
Поставка способности: 3000 частей в месяц
Характер продукции

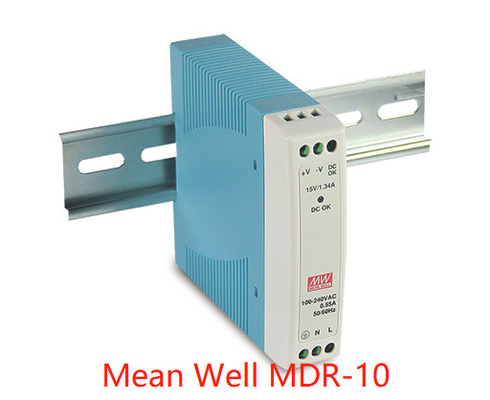

Средний хороший РЕЛЬС MDR-20 MDR-40 MDR-60 MDR-100 DIN бренда MDR-10-5Значьте хорошо рельс 24vdc MDR-20 MDR-40 MDR-60 Din электропитания MDR-10-5 0





Средний РЕЛЬС MDR-20 MDR-40 MDR-60 MDR-100 DIN колодца MDR-10-5



Особенности:

Пластиковый случай, ультра тонкий

1∅, входной сигнал полного диапасона

Расход энергии нулевой нагрузки<0>

Соберите на промышленном рельсе TS-35/7,5 или 15

Встроенная активная функция PFC

Класс i, положения T4 Div 2 опасные (MDR-40/60)



Технический





МОДЕЛЬ MDR-10-5 MDR-10-12 MDR-10-15 MDR-10-24









ВЫХОД

НАПРЯЖЕНИЕ ТОКА DC 5V 12V 15V 24V
РАСКЛАССИФИЦИРОВАННОЕ ТЕЧЕНИЕ 2A 0.84A 0.67A 0.42A
НАСТОЯЩИЙ РЯД 0 | 2A 0 | 0.84A 0 | 0.67A 0 | 0.42A
РАСКЛАССИФИЦИРОВАННАЯ СИЛА 10W 10W 10W 10W
СТРУИТЕСЬ & ШУМИТЕСЬ (максимальное) Note.2 80mVp-p 120mVp-p 120mVp-p 150mVp-p
ДОПУСК Note.3 НАПРЯЖЕНИЯ ТОКА ±5.0% ±3.0% ±3.0% ±2.0%
ЛИНИЯ РЕГУЛИРОВКА ±1.0% ±1.0% ±1.0% ±1.0%
РЕГУЛИРОВКА НАГРУЗКИ ±5.0% ±3.0% ±3.0% ±2.0%
НАСТРОЙТЕ, ВРЕМЯ ВОСХОДА Note.5 500ms, 30ms/230VAC 1000ms, 30ms/115VAC на максимальной допускаемой нагрузке
ЗАДЕРЖИТЕ ВРЕМЯ (тип.) 120ms/230VAC 25ms/115VAC на максимальной допускаемой нагрузке





ВХОДНОЙ СИГНАЛ

РЯД НАПРЯЖЕНИЯ ТОКА 85 | 264VAC 120 | 370VDC
ДИАПАЗОН ИЗМЕНЕНИЯ ЧАСТОТ 47 | 63Hz
ЭФФЕКТИВНОСТЬ (тип.) 77% 81% 81% 84%
ТЕЧЕНИЕ AC (тип.) 0.33A/115VAC 0.21A/230VAC
ТЕЧЕНИЕ INRUSH (тип.) НАЧАЛЬНЫЙ ПУСК 35A/115VAC 70A/230VAC
ТЕЧЕНИЕ УТЕЧКИ <1ma>



ЗАЩИТА

ПЕРЕГРУЗКА Над силой 105% требуемой производительности
Тип защиты: Режим икоты, берет автоматически после того как аварийные условия извлекутся
ИЗЛИШЕК НАПРЯЖЕНИЕ ТОКА 5,75 | 6.75V 13,8 | 16.2V 17,25 | 20.25V 27,6 | 32.4V
Тип защиты: Завершать работу с напряжение тока o/p, re-сила дальше взять
ФУНКЦИЯ СИГНАЛ ОК DC АКТИВНЫЙ (максимальный) 3,75 | 6V/50mA 9 | 13.5V/40mA 11,5 | 16.5V/40mA 18 | 27V/20mA





ОКРУЖАЮЩАЯ СРЕДА

РАБОТАЯ TEMP. -20 | +70℃ (см. «Derating кривая»)
РАБОТАЯ ВЛАЖНОСТЬ 20 | не-конденсировать RH 90%
ХРАНЕНИЕ TEMP., ВЛАЖНОСТЬ -40 | +85℃, 10 | RH 95%
TEMP. КОЭФФИЦИЕНТ ±0.03%/℃ (0 | 50℃)
ВИБРАЦИЯ Компонент: 10 | 500Hz, 2G 10min. /1cycle, 60min. каждое вдоль x, y, оси z; Установка: Соответствие к IEC60068-2-6



БЕЗОПАСНОСТЬ & EMC

(Примечание 4)

НОРМЫ БЕСОПАСНОСТИ UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, одобренное AS/NZS 62368,1
ВЫДЕРЖИТЕ НАПРЯЖЕНИЕ ТОКА I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ I/P-O/P, I/P-FG, O/P-FG: омы 100M/RH 500VDC/25℃/70%
ИЗЛУЧЕНИЕ EMC Соответствие к BS EN/EN55032 (CISPR32), классу b BS EN/EN61204-3, BS EN/EN61000-3-2, - 3, EAC TP TC 020, CNS13438 класс b
НЕВОСПРИИМЧИВОСТЬ EMC Соответствие к BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61000-6-1, BS EN/EN61204-3, уровень легкой промышленности, EAC TP TC 020



ДРУГИЕ

MTBF 3334.7K часы MIN. Telcordia SR-332 (Bellcore); 584.0K часы MIN. MIL-HDBK-217F (25℃)
РАЗМЕР 22.5*90*100mm (W*H*D)
УПАКОВКА 0.15Kg; 72pcs/11.8Kg/1.04CUFT
ПРИМЕЧАНИЕ

1. Все не специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25℃ температуры окружающей среды.

2. Пульсация & шум измерены на 20MHz ширины полосы частот путем использование 12" переплетенный пар-провод законченной параллельный конденсатор 0.1uf & 47uf.

3. Допуск: включает настроенные допуск, линию регулировку и регулировку нагрузки.

4. Электропитание учтено компонентом который будет установлен в окончательное оборудование. Окончательное оборудование необходимо re-подтвердить что оно все еще встречает

Директивы EMC. Для наведения о том, как выполнить эти тесты EMC, пожалуйста см. «испытание EMI компонентных электропитаний.»

(как доступный на http://www.meanwell.com)

5. Длина настроенного времени измерена на начале холода первом. Поворачивать ВКЛЮЧЕНО-ВЫКЛЮЧЕНО электропитание может привести к росту настроенного времени.

6. Derating температуры окружающей среды 3.5℃/1000m с fanless моделями и 5℃/1000m с моделями вентилятора для работая высоты более высокой чем 2000m (6500ft).

Опровержение пассива продукта ※: Для детальной информации, пожалуйста см. https:// www.meanwell.com/serviceDisclaimer.aspx

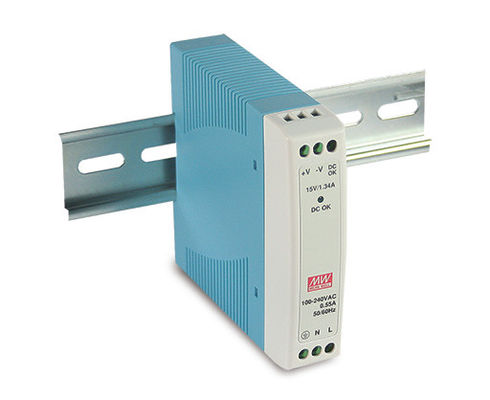

Значьте хорошо рельс 24vdc MDR-20 MDR-40 MDR-60 Din электропитания MDR-10-5 1



Значьте хорошо рельс 24vdc MDR-20 MDR-40 MDR-60 Din электропитания MDR-10-5 2



Значьте хорошо рельс 24vdc MDR-20 MDR-40 MDR-60 Din электропитания MDR-10-5 3Значьте хорошо рельс 24vdc MDR-20 MDR-40 MDR-60 Din электропитания MDR-10-5 4

Значьте хорошо рельс 24vdc MDR-20 MDR-40 MDR-60 Din электропитания MDR-10-5 5


Решения
Мы обеспечиваем полные решения включая обзор места, предлагаем профессиональный план согласно запросу клиента, службе технической поддержки, и ремонтному службе для телекоммуникационных компаний в и из Китая. Мы имеем сведущую команду и сеть доверенных партнеров по всему миру.

вопросы и ответы:
1. Как вы контролируете качество?
: Все продукты перед пересылкой сымитированные сценарии использования, нагрузка и максимальная допускаемая нагрузка и настоящий деля тест для обеспечения качества продукта.

2. Что ваше количество минимального заказа?
: Никакое количество минимального заказа, и одно можно также сделать. Единственная разница цена и расписание.

3. Можете вы ввести вашу компанию?
: Я очень удостоен. Я отправлю вами документ введения компании позже для того чтобы дать вам более всестороннее и более сразу введение нашим данным по компании.

4. Что преимущества вашей компании?
: Адекватный инвентарь, и гарантия поставки для последующего возобновления поставки, гибкого снабженного согласно различному различные потребности клиентов, обеспечивая различные решения.

5. Могу я отправить образцы? Сообщите его ко мне вместе с ценой?
: Вы можете отправить образцы, образцы подлежат большая гордость, и перевозке нужно быть принесенным вами.

6. Как сделайте ваше дело компании с проблемой на качестве?
: Наша компания делает эту индустрию на почти 10 лет. Она уже имела некоторую репутацию. Мы осторожно проанализируем его. Если действительно наша качественная проблема, то вы можете отдохнуть уверенное что оно сделает вещи согласно договору подряда и будет никогда не позволяло вам имеет любые после беспокойства, наша команда обслуживания будете счастливы служить вы.

7 что о качестве?
: 100% первоначальное с новым пакетом. мы испытаем каждый деталь раньше вывесили для того чтобы убеждаться каждый деталь с хорошим качеством.
8 сколько месяцев для гарантии?
: гарантия 1 года качественная
9 как общаться со всеми товарами низкого качества?
: Товары могут быть столбом мимо с нашей обязанностью гонорара столба для всех плохих качественных продучтов в пределах времени гарантии.
