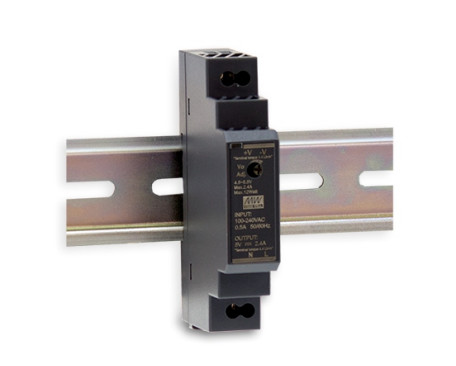

Серия Mean Well HDR HDR-15 HDR-30 HDR-60 HDR-100
Средний портативный зарядное устройство металлического типаNPB-120-12 NPB-120-24NPB-120-48
Модель
Новые модели:
NPB-120/NPB-240/NPB-360
Старые модели:
PA-120/ПБ-120
Особенности:
Стандартный тип высоконадежное зарядное устройство широкого напряжения
Металлический корпус для лучшего рассеивания тепла, приводит к более низкой температуре при ощущении
Легкая и гибкая настройка:
‧ Напряжение зарядки регулируется через переднюю панель (10,5 ~ 15,2 В, 21 ~ 30,4 В, 42 ~ 60,8 В)
‧ Зарядный ток регулируемый через панель (50-100% от номинального тока)
‧ 2 или 3 ступени, выбираемые DIP S.W. на передней панели
Защита: короткое замыкание, перенапряжение, перегрев, обратная полярность батареи
Соответствует UL/EN62368-1 и IEC60335-1/2-29 двойной сертификации
Выбираются несколько выходной розетки постоянного тока: Андерсон, конечный блок и 4-конечный питательный кнопок
Технические
| Модель |
HDR-15-5 |
HDR-15-12 |
HDR-15-15 |
HDR-15-24 |
HDR-15-48 |
|
Выход
|
ПРЕДВОДНОЕ ПОВОДНОЕ |
5В |
12 В |
15 В |
24 В |
48 Вт |
| НАМИРОВАННЫЙ ПРЕДСТОЯЩИЙ |
2.4А |
1.25А |
1А |
0.63А |
0.32А |
| НОВЫЙ ГРАФИЯ |
0 ~ 2,4 А |
0 ~ 1,25A |
0 ~ 1A |
0 ~ 0,63A |
0 ~ 0,32A |
| Номинальная мощность |
12 Вт |
15 Вт |
15 Вт |
15.2W |
15.4W |
| РАЗВОЖЕНИЕ и НУР (максимум)Запись.2 |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
240mVp-p |
| Включается: |
4.5 ~ 5.5В |
10.8 ~ 13.8В |
13.5 ~ 18В |
21.6 ~ 29В |
43.2 ~ 55.2В |
| Толерантность напряженияЗапись.3 |
± 2,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
| РЕГЛАМЕНТ |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
| Регулирование нагрузки |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
| Время установки, время подъема. |
2000 ms, 80 ms/230 VAC 2000 ms, 80 ms/115 VAC при полной нагрузке |
| СТРАНИТЕ время (тип.) |
30ms/230VAC 12ms/115VAC при полной нагрузке |
|
Ввод
|
Диапазон напряжения |
85 ~ 264VAC (277VAC в режиме работы) 120 ~ 370VDC (390VDC в режиме работы) |
| РАЗНОЖЕНИЕ частоты |
47 ~ 63 Гц |
| Эффективность (тип) |
80% |
85% |
850,5% |
86% |
87% |
| Сменный ток (тип.) |
0.5A/115VAC 0,25A/230VAC |
| Входящий ток (тип) |
Старый старт 25A/115VAC 45A/230VAC |
|
Защита
|
Перегрузка
|
110 ~ 145% номинальной выходной мощности |
|
Режим икоты при выходном напряжении < 50%, восстанавливается автоматически после устранения состояния неисправности
Постоянный ток, ограничивающий в пределах 50% ~ 100% номинального выходного напряжения, восстанавливается автоматически после удаления состояния неисправности
|
| Сверхнапряжение |
50,75 ~ 6,75 В |
14.2 ~ 16.2В |
180,8 ~ 22,5 В |
30 ~ 36 В |
56.5 ~ 64.8В |
| Тип защиты: отключение П/В напряжения, зажим диодом Зенера |
|
Окружающая среда
|
Рабочее время. |
-30 ~ +70°C (см. "кривую понижения температуры") |
| Рабочая влажность |
20 ~ 90% RH неконденсирующий |
| Время хранения, влажность |
-40 ~ +85°C, 10 ~ 95% RH неконденсирующий |
| Временный коэффициент |
± 0,03%/°C (0 ~ 50°C) RH неконденсирующий |
| Вибрация |
10 ~ 500 Гц, 2G 10 мин./1 цикл, период по 60 мин. вдоль оси X, Y, Z; Монтаж: Соответствие IEC60068-2-6 |
| Рабочая высота |
2000 метров |
| Категория Сверхнапряжения |
Ⅲ; согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 метров |
|
Безопасность и ЭМК
(Примечание 4)
|
Стандарты безопасности |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 одобрены;
Конструкция ссылка на ТУВ BS EN/EN62368-1
|
| В противостоящее напряжение |
I/P-O/P:4KVAC |
| Сопротивление изоляции |
I/P-O/P:100M Ом / 500VDC / 25°C/ 70% RH |
|
ЭМК-эмиссии
|
Параметр |
Стандартный |
Уровень испытания / Примечание |
| Проведено |
BS EN/EN55032 ((CISPR32), CNS13438 |
Класс B |
| Излучается |
BS EN/EN55032 ((CISPR32), CNS13438 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс А |
| Фликер напряжения |
BS EN/EN61000-3-3 |
- Я не знаю. |
|
Иммунитет к электромагнитным поражениям
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Параметр |
Стандартный |
Уровень испытания /Примечание |
| ESD |
BS EN/EN61000-4-2 |
Уровень 3, воздух 8 КВ; уровень 2, контакт 4 КВ, критерии А |
| Радиационная чувствительность |
BS EN/EN61000-4-3 |
Уровень 3, критерии А |
| EFT/Burest |
BS EN/EN61000-4-4 |
Уровень 3, критерии А |
| Всплеск |
BS EN/EN61000-4-5 |
Уровень 4,2 КВ/Л-Н, критерии А |
| Проведено |
BS EN/EN61000-4-6 |
Уровень 3, критерии А |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, критерии А |
| Снижение напряжения и прерывания |
BS EN/EN61000-4-11 |
>95% погружения 0,5 периода, 30% погружения 25 периодов,
> 95% прерываний 250 периодов
|
|
Другие
|
MTBF |
3724.3K ч мин. Telcordia SR-332 (Bellcore) ; 1166.1K ч мин. MIL-HDBK-217F (25°C) |
| Размер |
17.5*90*54.5 мм (W*H*D) |
| Опаковка |
78 грамм; 160 штук/13,5 кг/1,14 кубических футов |
