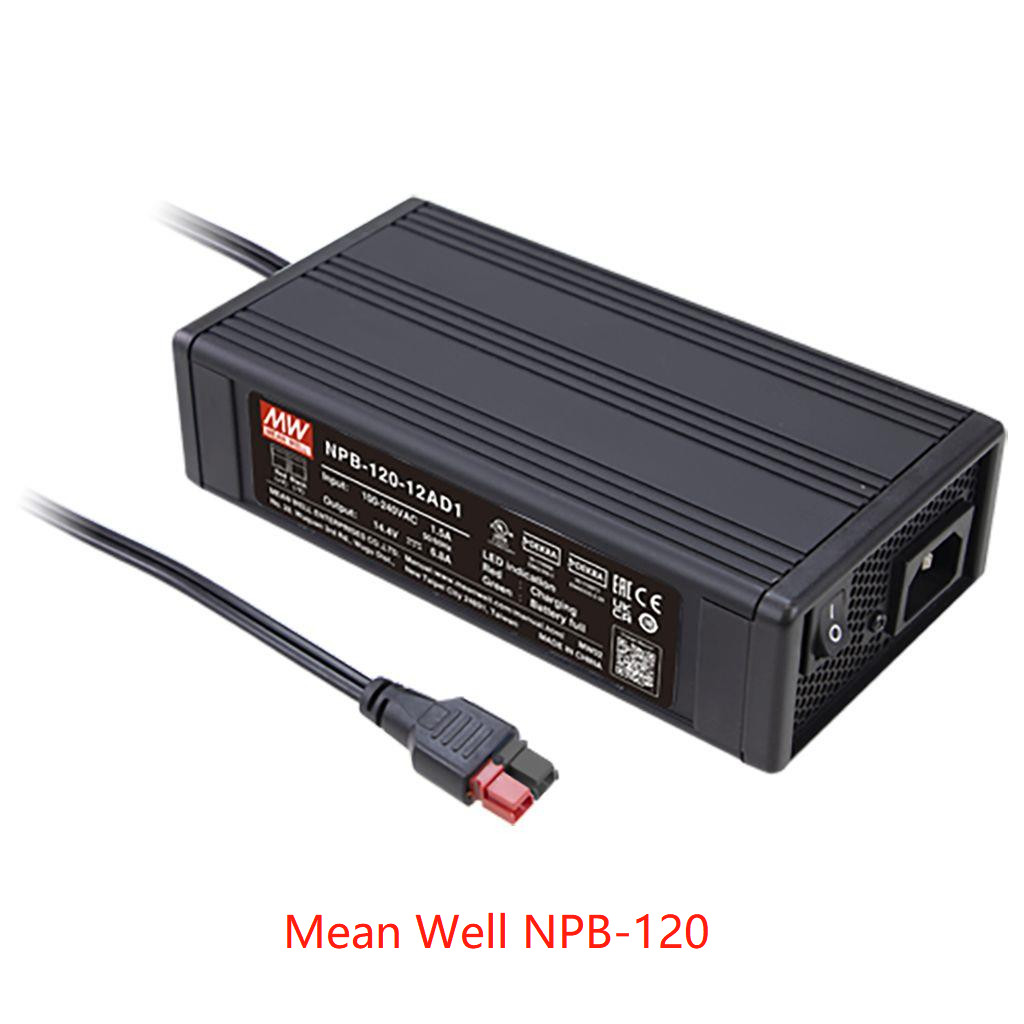

| МОДЕЛЬ |
NPB-120-12 |
NPB-120-24 |
NPB-120-48 |
| =XLR, AD1, TB |
|
ВЫХОД
|
ПОДДЕРЖИТЕ НАПРЯЖЕНИЕ ТОКА ОБЯЗАННОСТИ (Vboost) (дефолт) |
14.4V |
28.8V |
57.6V |
| НАПРЯЖЕНИЕ ТОКА ОБЯЗАННОСТИ ПОПЛАВКА (Vfloat) (дефолт) |
13.8V |
27.6V |
55.2V |
| РЯД НАПРЯЖЕНИЯ ТОКА РЕГУЛИРУЕМЫЙ |
10,5 | 15.2V |
21 | 30.4V |
42 | 60.8V |
| ВЫВЕДЕННОЕ НАРУЖУ ТЕЧЕНИЕ (тип.) Note.5 |
6.8A |
4A |
2A |
| НАСТОЯЩИЙ РЕГУЛИРУЕМЫЙ РЯД |
50% | 100% |
| МАКСИМАЛЬН СИЛА Note.3 |
103.4W |
121.6W |
121.6W |
| ПОРЕКОМЕНДОВАННАЯ ЕМКОСТЬ БАТАРЕИ (ЧАСЫ) AMP Note.4 |
20 | 90AH |
15 | 50AH |
7 | 25AH |
|
ВХОДНОЙ СИГНАЛ
|
РЯД Note.5 НАПРЯЖЕНИЯ ТОКА |
90 | 264VAC 127 | 370VDC |
| ДИАПАЗОН ИЗМЕНЕНИЯ ЧАСТОТ |
47 | 63Hz |
| ФАКТОР СИЛЫ (тип.) |
PF>0.98/115VAC, PF>0.92/230VAC@12V, PF>0.93/230VAC@24/48V на максимальной допускаемой нагрузке |
|
ЭФФЕКТИВНОСТЬ (тип.)
|
XLR |
86,5% |
89% |
90,5% |
| AD1 |
86,5% |
89% |
90,5% |
| TB |
87% |
89,5% |
90,5% |
| ТЕЧЕНИЕ AC (тип.) |
1.5A/115VAC 0.8A/230VAC |
| ТЕЧЕНИЕ INRUSH (тип.) |
НАЧАЛЬНЫЙ ПУСК 55A на 230VAC |
|
ЗАЩИТА
|
КОРОТКОЕ ЗАМЫКАНИЕ Note.6 |
Тип защиты: Постоянн настоящий ограничиваться, заряжатель будет выключение после 5 sec, re-сила дальше взять |
| ИЗЛИШЕК НАПРЯЖЕНИЕ ТОКА |
16 | 20V |
32 | 40V |
64 | 75V |
| Тип защиты: Выключенный и защелка с напряжения тока o/p, re-силы дальше взять |
| ОБРАТНАЯ ПОЛЯРНОСТЬ |
внутренним взрывателем открытым |
| ИЗЛИШЕК ТЕМПЕРАТУРА |
Режим икоты, берет автоматически после того как температура идет вниз |
| ФУНКЦИЯ |
ПОРУЧАЯ КРИВАЯ |
этап 2 или 3 регулируемый ПОГРУЖЕНИЕМ S.W |
|
ОКРУЖАЮЩАЯ СРЕДА
|
РАБОТАЯ TEMP. |
-30 | +70℃ (см. «Derating кривая») |
| РАБОТАЯ ВЛАЖНОСТЬ |
20 | не-конденсировать RH 95% |
| ХРАНЕНИЕ TEMP., ВЛАЖНОСТЬ |
-40 | +85℃, 10 | не-конденсировать RH 95% |
| TEMP. КОЭФФИЦИЕНТ |
±0.05%/℃ (0 | 45℃) |
| ВИБРАЦИЯ |
10 | 500Hz, 2G 10min. /1cycle, 60min. каждое вдоль x, y, оси z |
|
БЕЗОПАСНОСТЬ & EMC
(Примечание 7)
|
НОРМЫ БЕСОПАСНОСТИ |
CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,
EAC TP TC 004 одобрило
|
| ВЫДЕРЖИТЕ НАПРЯЖЕНИЕ ТОКА |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC |
| СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
I/P-O/P, I/P-FG, O/P-FG: омы 100M/RH 500VDC/25℃/70% |
|
ИЗЛУЧЕНИЕ EMC
|
Параметр |
Стандарт |
Уровень/примечание теста |
| Проведенный |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Класс b |
| Излученный |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Класс b |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс a |
| Фликер напряжения тока |
BS EN/EN61000-3-3 |
----- |
|
НЕВОСПРИИМЧИВОСТЬ EMC
|
BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 |
| Параметр |
Стандарт |
Уровень/примечание теста |
| ESD |
BS EN/EN61000-4-2 |
Уровень 3, воздух 8KV; Уровень 2, контакт 4KV |
| Излученный |
BS EN/EN61000-4-3 |
Уровень 2, 3V/m |
| EFT/взрыв |
BS EN/EN61000-4-4 |
Уровень 2, 1KV |
| Пульсация |
BS EN/EN61000-4-5 |
Уровень 2, 1KV/Line-Line, уровень 3, 2KV/Line-Earth |
| Проведенный |
BS EN/EN61000-4-6 |
Уровень 2, 3Vrms |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 1, 1A/m |
| Погружения и перерывы напряжения тока |
BS EN/EN61000-4-11 |
>погружение 95% 0,5 периода, погружение 30% 25 периодов,
>перерывы 95% 250 периодов
|
|
ДРУГИЕ
|
MTBF |
1895.4K часы MIN. Telcordia TR/SR-332 (Bellcore); 225.8K часы MIN. MIL-HDBK-217F (25℃) |
| РАЗМЕР |
182.7*96*49mm (L*W*H) |
| УПАКОВКА |
1.3Kg; 10pcs/14Kg/1.13CUFT |
|
ПРИМЕЧАНИЕ
|
1. Изменение для спецификации заряжателя может необходимо для различной спецификации батареи. Пожалуйста контактируйте поставщик батареи и СРЕДНИЙ КОЛОДЕЦ для деталей.
2. Все не специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25℃ температуры окружающей среды.
3. См. derating кривая.
4. Это ряд СРЕДНЕГО КОЛОДЦА предложенный. Пожалуйста советуйте с вашим изготовителем батареи для их предложений о максимальном поручая настоящем ограничении.
5. Derating может быть необходим под низкими вводами напряжения. Пожалуйста проверите derating кривую для получения более подробной информации.
6. Этот механизм защиты определен в случай короткое замыкание происходит после того как поворачивают заряжатель дальше.
7. Учитывают заряжатель компонентом который будет установлен в окончательное оборудование. Окончательное оборудование необходимо re-подтвердить что оно все еще встречает EMC
директивы. Для наведения о том, как выполнить эти тесты EMC, пожалуйста см. «испытание EMI компонентных электропитаний.»
(как доступный на http://www.meanwell.com)
Опровержение пассива продукта ※: Для детальной информации, пожалуйста см. https:// www.meanwell.com/serviceDisclaimer.aspx
|
