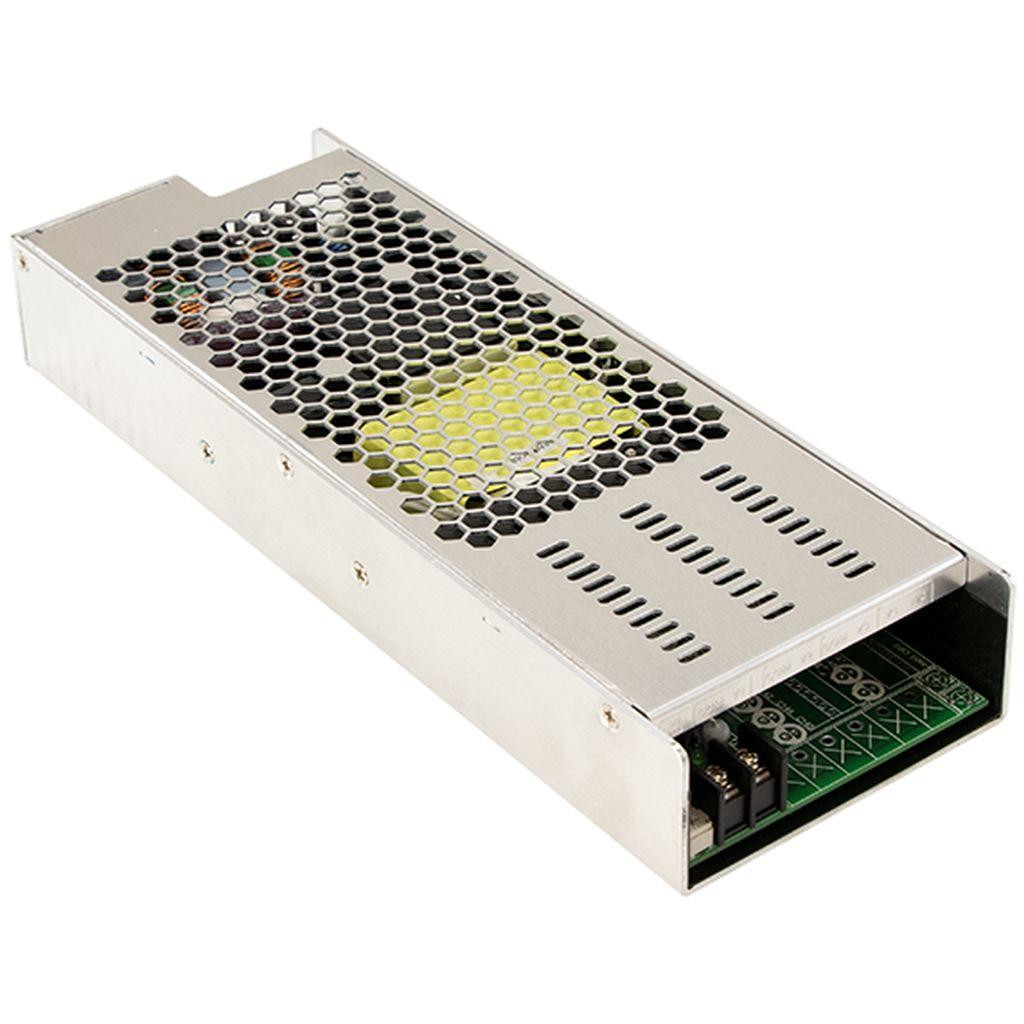

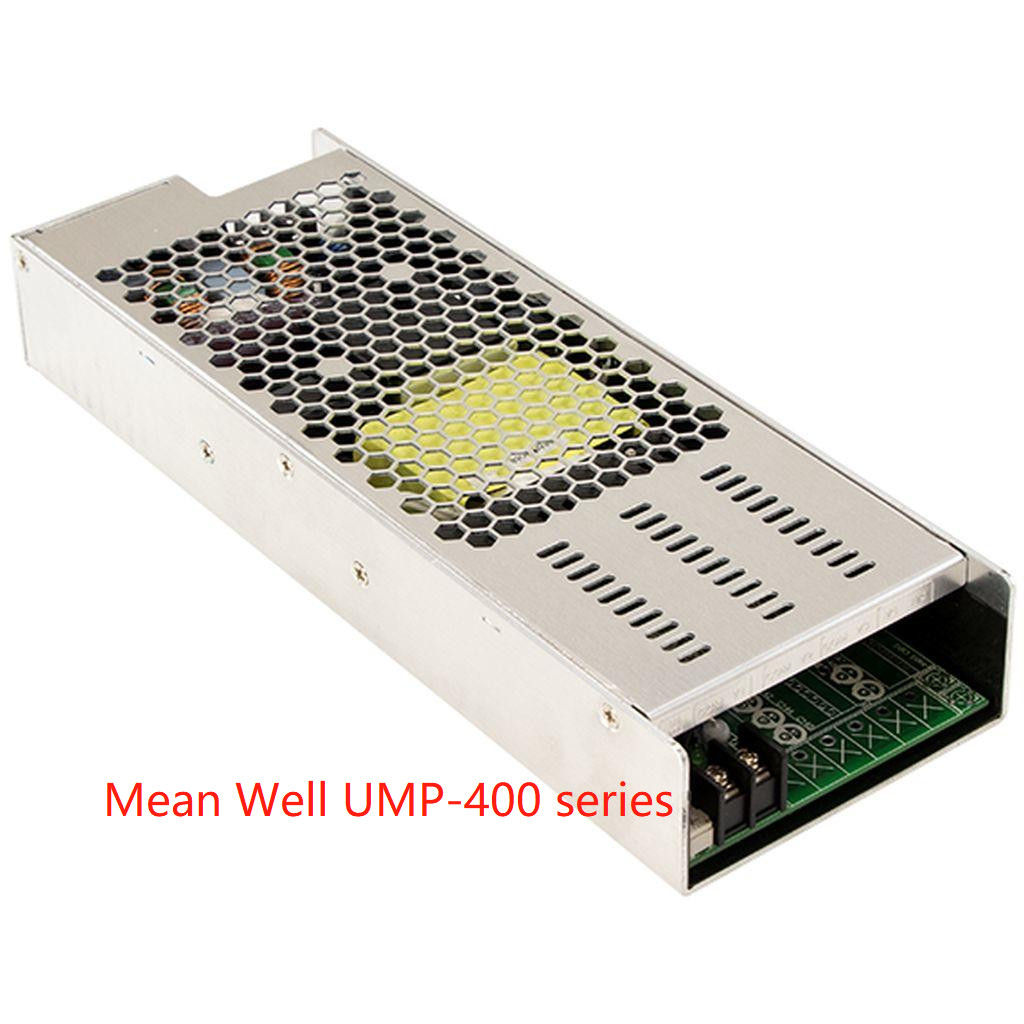

| МОДЕЛЬ |
UMP-400-24 |
UMP-400-48 |
|
ОДИН ВЫХОД
(Стандартная модель)
|
НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА |
24 В |
48 В |
| НОМИНАЛЬНЫЙ ТОК |
16,7 А |
8,3 А |
| НОМИНАЛЬНАЯ ВЫХОДНАЯ МОЩНОСТЬ |
400 Вт макс. |
| ДИАПАЗОН РЕГУЛИРОВКИ НАПРЯЖЕНИЯ |
22,8 ~ 25,2 В |
45,6 ~ 50,4 В |
| ПУЛЬСАЦИИ И ШУМЫ (макс.)Примечание 2 |
240 мВ пик-пик |
360 мВ пик-пик |
| ДОПУСК ПО НАПРЯЖЕНИЮПримечание 3 |
±1,0% |
±1,0% |
| РЕГУЛИРОВАНИЕ ПО ЛИНИИ |
±0,5% |
±0,5% |
| РЕГУЛИРОВАНИЕ ПО НАГРУЗКЕ |
±1,0% |
±1,0% |
| ВРЕМЯ НАСТРОЙКИ, НАРАСТАНИЯ |
1000 мс, 50 мс/230 В переменного тока; 2000 мс, 50 мс/115 В переменного тока |
| ВРЕМЯ УДЕРЖАНИЯ (тип.) |
12 мс при 230 В переменного тока; 12 мс при 115 В переменного тока |
|
МНОЖЕСТВЕННЫЙ ВЫХОД
(Дополнительная модель)
|
НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА |
Выход CH1 24 В или 48 В + модули NID DC для CH2, 3, 4 |
| ОБЩАЯ ВЫХОДНАЯ МОЩНОСТЬ |
Выходная мощность CH2, 3, 4 может быть гибкой в зависимости от выбора NID. Суммарная мощность по всем каналам не должна превышать 400 Вт |
|
ВХОД
|
НАПРЯЖЕНИЕДИАПАЗОН Примечание 4 |
90 ~ 264 В переменного тока 127 ~ 370 В постоянного тока |
| ДИАПАЗОН ЧАСТОТ |
47 ~ 63 Гц |
| КОЭФФИЦИЕНТ МОЩНОСТИ |
PF>0,95/230 В переменного тока PF>0,98/115 В переменного тока при полной нагрузке |
| ЭФФЕКТИВНОСТЬ (тип.) Примечание 5 |
88,5%, полная нагрузка корпуса с каждым типом модуля при номинальном напряжении |
| ТОК ПЕРЕМЕННОГО ТОКА |
2,5 А/230 В переменного тока 4,7 А/115 В переменного тока |
| ПУСКОВОЙ ТОК |
40 А/230 В переменного тока 25 А/115 В переменного тока |
| ТОК УТЕЧКИ |
Ток утечки на землю<300uA >
|
|
ЗАЩИТА
|
ПЕРЕГРУЗКА |
105 ~ 135% от номинальной выходной мощности |
| Тип защиты CH1: защита с ограничением по току (если продолжается длительное короткое замыкание, сработает OTP), CH2, CH3, CH4: защита в режиме Hiccup |
| ПЕРЕНАПРЯЖЕНИЕ |
26,4 ~ 31,2 В |
52,8 ~ 62,4 В |
| Тип защиты: отключение выходного напряжения, повторное включение для восстановления |
| ПЕРЕГРЕВ |
Отключение выходного напряжения, повторное включение для восстановления |
|
ОКРУЖАЮЩАЯ СРЕДА
|
РАБОЧАЯ ТЕМПЕРАТУРА |
-30 ~ +70 ℃ (см. «Кривую снижения характеристик») |
| РАБОЧАЯ ВЛАЖНОСТЬ |
20 ~ 90% относительной влажности без конденсации |
| ТЕМПЕРАТУРА ХРАНЕНИЯ |
-40 ~ +85 ℃ |
| ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ |
±0,03% / ℃ (0 ~ 50 ℃) |
| ВИБРАЦИЯ |
10~500 Гц, 2G 10 мин./1 цикл, 60 мин. по каждой оси X, Y, Z |
| РАБОЧАЯ ВЫСОТАПримечание 6 |
5000 метров / OVC Ⅱ |
| КАТЕГОРИЯ ПЕРЕНАПРЯЖЕНИЯ |
Ⅱ; В соответствии с IEC62368-1; высота до 2000 метров |
|
БЕЗОПАСНОСТЬ И ЭМС
(Примечание 7)
|
СТАНДАРТЫ БЕЗОПАСНОСТИ |
EAC TP TC 004; UL62368-1, Dekra seal BS EN/EN62368-1 одобрено; Дизайн относится к ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (3-е издание) |
| УРОВЕНЬ ИЗОЛЯЦИИ |
Первичная-Вторичная: 2x MOPP, Первичная-Земля: 1x MOPP |
| ВЫДЕРЖИВАЕМОЕ НАПРЯЖЕНИЕ |
Вход/Выход: 4 кВ переменного тока Вход/FG: 2 кВ переменного тока Выход/FG: 1,5 кВ переменного тока |
| СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
Вход/Выход, Вход/FG, Выход/FG: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% относительной влажности |
|
ЭМИССИЯ ЭМС
|
Параметр |
Стандарт |
Уровень испытаний / Примечание |
| Проводящая |
BS EN/EN55032 (CISPR32) / Дизайн относится к BS EN/EN55011 (CISPR11) |
Класс B |
| Излучаемая |
BS EN/EN55032 (CISPR32) / Дизайн относится к BS EN/EN55011 (CISPR11) |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
----- |
|
ПОМЕХОУСТОЙЧИВОСТЬ ЭМС
|
BS EN/EN55035; Дизайн относится к BS EN/EN60601-1-2 |
| Параметр |
Стандарт |
Уровень испытаний / Примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 8 кВ воздух; Уровень 4, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 3 В/м |
| EFT/Burst |
BS EN/EN61000-4-4 |
Уровень 3, 1 кВ |
| Перенапряжение |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ/Линия-FG; 1 кВ/Линия-Линия |
| Проводящая |
BS EN/EN61000-4-6 |
Уровень 2, 3 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов,
100% прерывания 250 периодов
|
|
ДРУГОЕ
|
MTBF |
1428,4 тыс. часов мин. Telcordia SR-332 (Bellcore); 187,3 тыс. часов мин. MIL-HDBK-217F (25 ℃) |
| РАЗМЕР |
250*89*37 мм (Д*Ш*В) |
| УПАКОВКА |
0,88 кг; 14 шт./13 кг/0,89 куб. фута |
|
ПРИМ
|
Е
Ч
А
Н
И
Я
1. Все параметры, КОТОРЫЕ НЕ УКАЗАНЫ специально, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
2. Пульсации и шумы измеряются при полосе пропускания 20 МГц с использованием витой пары проводов длиной 12 дюймов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск: включает допуск настройки, регулирование по линии и регулирование по нагрузке.
4. Может потребоваться снижение характеристик при низких входных напряжениях. Пожалуйста, проверьте кривую снижения характеристик для получения более подробной информации.
5. Эффективность изменяется при установке различных выходных модулей.6. Снижение температуры окружающей среды на 3,5 ℃/1000 м для безвентиляторных моделей и на 5 ℃/1000 м для моделей с вентиляторами для рабочей высоты более 2000 м (6500 футов).
|
7. Блок питания считается компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС были выполнены путем
