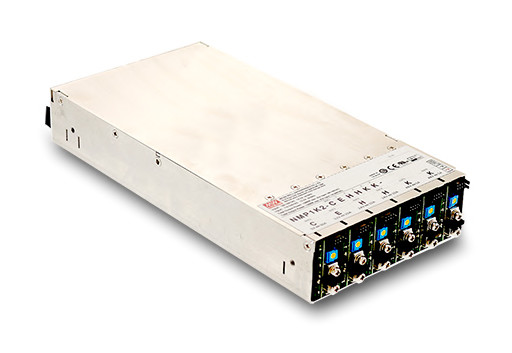

| МОДЕЛЬ |
NMP650 (4 слота) |
NMP1K2 (6 слотов) |
|
ВХОД
|
НАПРЯЖЕНИЕ ДИАПАЗОН Примечание 6 |
90 ~ 264 В переменного тока 120 ~ 370 В постоянного тока |
| ДИАПАЗОН ЧАСТОТ |
47 ~ 63 Гц |
| КОЭФФИЦИЕНТ МОЩНОСТИ |
PF>0.95/230 В переменного тока PF>0.98/115 В переменного тока при полной нагрузке |
|
ЭФФЕКТИВНОСТЬ (Тип.) Примечание 4
|
91%, полная нагрузка корпуса с модулем H / K при номинальном напряжении 24 В / 48 В только |
90,5%, полная нагрузка корпуса с модулем H / K при номинальном напряжении 24 В / 48 В только |
| 88,5%, полная нагрузка корпуса с каждым типом модуля при номинальном напряжении |
| ТОК ПЕРЕМЕННОГО ТОКА |
3,5 А / 230 В переменного тока 7,5 А / 115 В переменного тока |
6,7 А / 230 В переменного тока 13,5 А / 115 В переменного тока |
| ПУСКОВОЙ ТОК |
40 А / 230 В переменного тока 25 А / 115 В переменного тока |
40 А / 230 В переменного тока 25 А / 115 В переменного тока |
| ТОК УТЕЧКИ |
Ток утечки на землю<400uA >
|
| ВЫХОД |
ОБЩАЯ ВЫХОДНАЯ МОЩНОСТЬ |
650 Вт макс. |
1200 Вт макс. |
| ЗАЩИТА |
ПЕРЕГРЕВ |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
|
ФУНКЦИЯ
|
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ |
RC+/RC-: Короткое замыкание, включение питания RC+/RC-: Разомкнуто, выключение питания |
| СИГНАЛ ТРЕВОГИ |
Выход TTL-сигнала для сигнализации перегрева. Пожалуйста, обратитесь к Руководству по функциям. |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ (AUX) |
5 В при 1,5 А; допуск ±10%; пульсация: 50 мВ пик-пик (макс.) |
5 В при 2 А; допуск ±10%; пульсация: 50 мВ пик-пик (макс.) |
|
ОКРУЖАЮЩАЯ СРЕДА
|
РАБОЧАЯ ТЕМПЕРАТУРА |
-30 ~ +70 ℃ (Снижение при 50 ℃, см. "Кривая снижения характеристик") |
| РАБОЧАЯ ВЛАЖНОСТЬ |
20 ~ 90% относительной влажности без конденсации |
| ТЕМПЕРАТУРА И ВЛАЖНОСТЬ ХРАНЕНИЯ |
-40 ~ +85 ℃, 10 ~ 95% относительной влажности без конденсации |
| ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ |
±0,03% / ℃ (0 ~ 50 ℃) |
| ВИБРАЦИЯ |
10~500 Гц, 2G 10 мин. / 1 цикл, 60 мин. по каждой оси X, Y, Z. |
|
БЕЗОПАСНОСТЬ И ЭМС
(Примечание 5)
|
СТАНДАРТЫ БЕЗОПАСНОСТИ
|
ANSI/AAMI ES60601-1, Ed. 3.1, UL62368-1; TUV BS EN/EN60601-1, Ed. 3.1, TUV BS EN/EN62368-1; IEC 60601-1, Ed. 3.1, IEC 62368-1, IEC60950-1; EAC TP TC 004 одобрено |
| УРОВЕНЬ ИЗОЛЯЦИИ |
Первичная-Вторичная: 2x MOPP, Первичная-Земля: 1x MOPP |
| ВЫДЕРЖИВАЕМОЕ НАПРЯЖЕНИЕ |
Вход/Выход: 4 кВ переменного тока Вход/Земля: 2 кВ переменного тока Выход/Земля: 0,5 кВ переменного тока |
| СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
Вход/Выход, Вход/Земля, Выход/Земля: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% относительной влажности |
|
ЭМИССИЯ ЭМС
|
Параметр |
Стандарт |
Уровень испытаний / Примечание |
| Проводящая |
BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) |
Класс B |
| Излучаемая |
BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
----- |
|
ПОМЕХОУСТОЙЧИВОСТЬ ЭМС
|
BS EN/EN60601-1-2, BS EN/EN55024, SEMI F47 |
| Параметр |
Стандарт |
Уровень испытаний / Примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; Уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м |
| EFT/Всплеск |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Перенапряжение |
BS EN/EN61000-4-5 |
Уровень 4, 4 кВ/Линия-Земля; 2 кВ/Линия-Линия |
| Проводящая |
BS EN/EN61000-4-6 |
Уровень 2, 3 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
|
Провалы и прерывания напряжения
|
BS EN/EN61000-4-11
|
100% провал 1 период, 30% провал 25 периодов,
100% прерывания 250 периодов
|
|
ПРОЧЕЕ
|
MTBF |
1314,6 тыс. часов мин. Telcordia SR-332 (Bellcore); 128,2 тыс. часов мин. MIL-HDBK-217F (25 ℃) (NMP650) 1275,4 тыс. часов мин. Telcordia SR-332 (Bellcore); 124,5 тыс. часов мин. MIL-HDBK-217F (25 ℃) (NMP1K2) |
| РАЗМЕРЫ |
250*89*41 мм (Д*Ш*В) |
250*127*41 мм (Д*Ш*В) |
| УПАКОВКА |
1,45 кг (тип.); 9 шт. / 14 кг / 0,98 куб. фута |
2 кг (тип.); 6 шт. / 13 кг / 0,88 куб. фута |
