| МОДЕЛЬ |

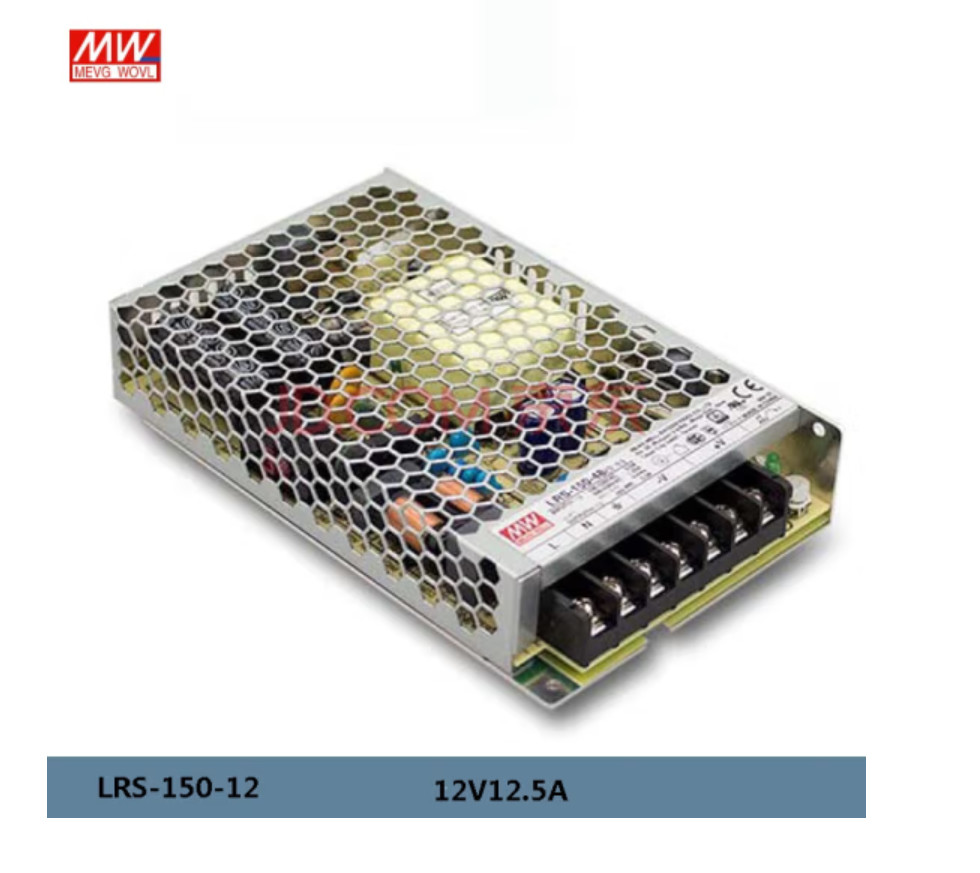

LRS-150-12 |
LRS-150-15 |

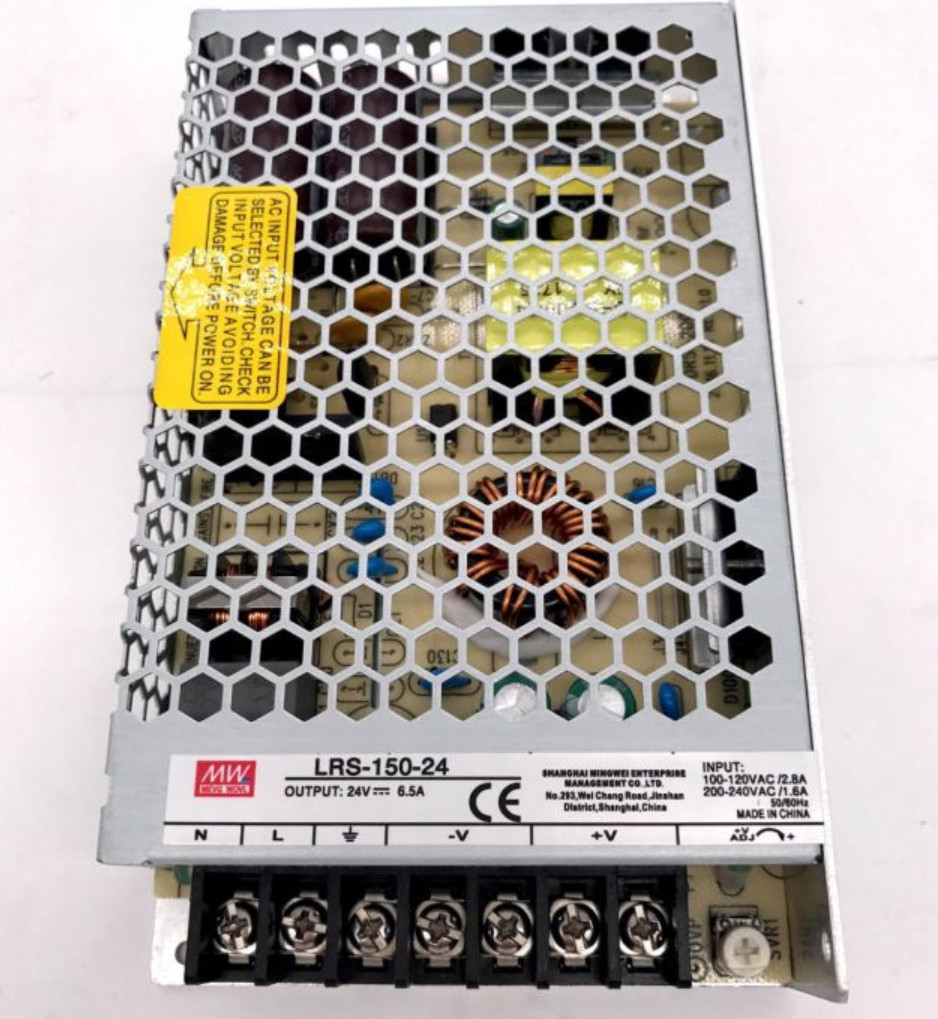

LRS-150-24 |
LRS-150-36 |
LRS-150-48 |
|
ВЫХОД
|
НАПРЯЖЕНИЕ ТОКА DC |
12V |
15V |
24V |
36V |
48V |
| РАСКЛАССИФИЦИРОВАННОЕ ТЕЧЕНИЕ |
12.5A |
10A |
6.5A |
4.3A |
3.3A |
| НАСТОЯЩИЙ РЯД |
0 | 12.5A |
0 | 10A |
0 | 6.5A |
0 | 4.3A |
0 | 3.3A |
| РАСКЛАССИФИЦИРОВАННАЯ СИЛА |
150W |
150W |
156W |
154.8W |
158.4W |
| СТРУИТЕСЬ & ШУМИТЕСЬ (максимальное) Note.2 |
150mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
200mVp-p |
| НАПРЯЖЕНИЕ ТОКА РЕГУЛИРУЕМ РЯД |
10,2 | 13.8V |
13,5 | 18V |
21,6 | 28.8V |
32,4 | 39.6V |
43,2 | 52.8V |
| ДОПУСК Note.3 НАПРЯЖЕНИЯ ТОКА |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| ЛИНИЯ РЕГУЛИРОВАННОЕ Note.4 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| НАГРУЗКА РЕГУЛИРОВАННОЕ Note.5 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| НАСТРОЙТЕ, ВРЕМЯ ВОСХОДА |
500ms, 30ms/230VAC 500ms, 30ms/115VAC на максимальной допускаемой нагрузке |
| ЗАДЕРЖИТЕ ВРЕМЯ (тип.) |
40ms/230VAC 35ms/115VAC на максимальной допускаемой нагрузке |
|
ВХОДНОЙ СИГНАЛ
|
РЯД НАПРЯЖЕНИЯ ТОКА |
85 | 132VAC/170 | 264VAC переключателем 240 | 370VDC (переключатель дальше 230VAC) |
| ДИАПАЗОН ИЗМЕНЕНИЯ ЧАСТОТ |
47 | 63Hz |
| ЭФФЕКТИВНОСТЬ (тип.) |
87,5% |
88,5% |
89% |
89% |
90% |
| ТЕЧЕНИЕ AC (тип.) |
3A/115VAC 1.7A/230VAC |
| ТЕЧЕНИЕ INRUSH (тип.) |
ХОЛОДНАЯ ЗВЕЗДА 60A/230VAC |
| ТЕЧЕНИЕ УТЕЧКИ |
<0>
|
|
ЗАЩИТА
|
НАГРУЗКА ИЗЛИШЕКА |
110 | сила 140% требуемой производительности |
| Тип защиты: Режим икоты, берет автоматически после того как аварийные условия извлекутся |
| ИЗЛИШЕК НАПРЯЖЕНИЕ ТОКА |
13,8 | 16.2V |
18,75 | 21.75V |
28,8 | 33.6V |
41,4 | 48.6V |
55,2 | 64.8V |
| Тип защиты: Завершать работу с напряжение тока o/p, re-сила дальше взять |
| ИЗЛИШЕК ТЕМПЕРАТУРА |
Завершать работу с напряжение тока o/p, re-сила дальше взять |
|
ОКРУЖАЮЩАЯ СРЕДА
|
РАБОТАЯ TEMP. |
-30 | +70℃ (см. «Derating кривая») |
| РАБОТАЯ ВЛАЖНОСТЬ |
20 | не-конденсировать RH 90% |
| ХРАНЕНИЕ TEMP., ВЛАЖНОСТЬ |
-40 | +85℃, 10 | не-конденсировать RH 95% |
| TEMP. КОЭФФИЦИЕНТ |
±0.03%/℃ (0 | 50℃) |
| ВИБРАЦИЯ |
10 | 500Hz, 5G 10min. /1cycle, 60min. каждое вдоль x, y, оси z |
| ИЗЛИШЕК КАТЕГОРИЯ НАПРЯЖЕНИЯ ТОКА |
Ⅲ; Соответствие к BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; высота до 2000 метров |
|
БЕЗОПАСНОСТЬ & EMC
(Примечание 7)
|
НОРМЫ БЕСОПАСНОСТИ
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, KC K60950-1 (для LRS-150-12 только), BIS IS13252 (Part1): 2010/IEC 60950-1: 2005,
Одобренное AS/NZS 62368,1 (CB)
|
| ВЫДЕРЖИТЕ НАПРЯЖЕНИЕ ТОКА |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC |
| СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
I/P-O/P, I/P-FG, O/P-FG: омы 100M/RH 500VDC/25℃/70% |
| ИЗЛУЧЕНИЕ EMC |
Соответствие к классу b BS EN/EN55032 (CISPR32), BS EN/EN55014, классу a BS EN/EN61000-3-2 (нагрузке), BS EN/EN61000-3-3 ≤75%, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32, KN35 (для LRS-150-12 единственного) |
| НЕВОСПРИИМЧИВОСТЬ EMC |
Соответствие к BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровню тяжелой индустрии, EAC TP TC 020, KC KN32, KN35 (для LRS-150-12 единственного) |
|
ДРУГИЕ
|
MTBF |
2707.7K часы MIN. Telcordia SR-332 (Bellcore); 558.2Khrs MIN. MIL-HDBK-217F (25℃) |
| РАЗМЕР |
159*97*30mm (L*W*H) |
| УПАКОВКА |
0.48Kg; 30pcs/15.4Kg/0.75CUFT |
