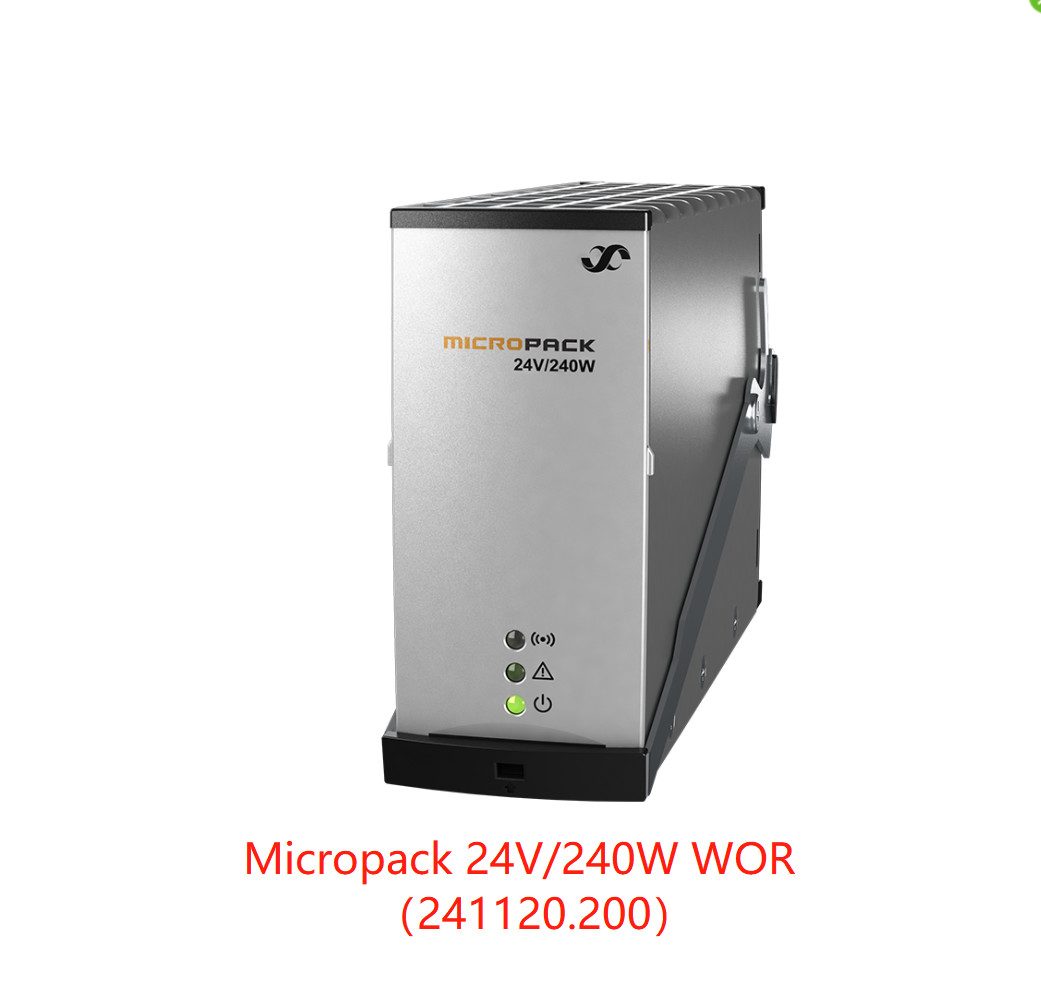

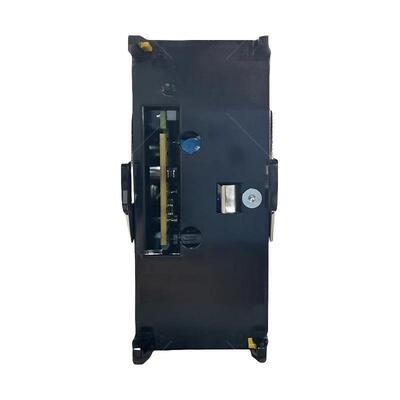

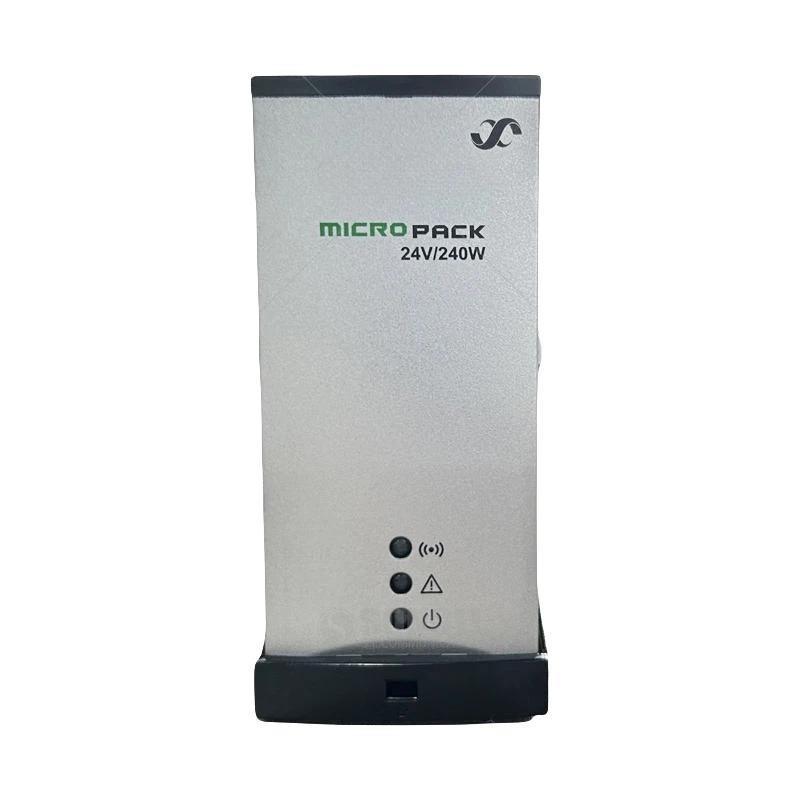

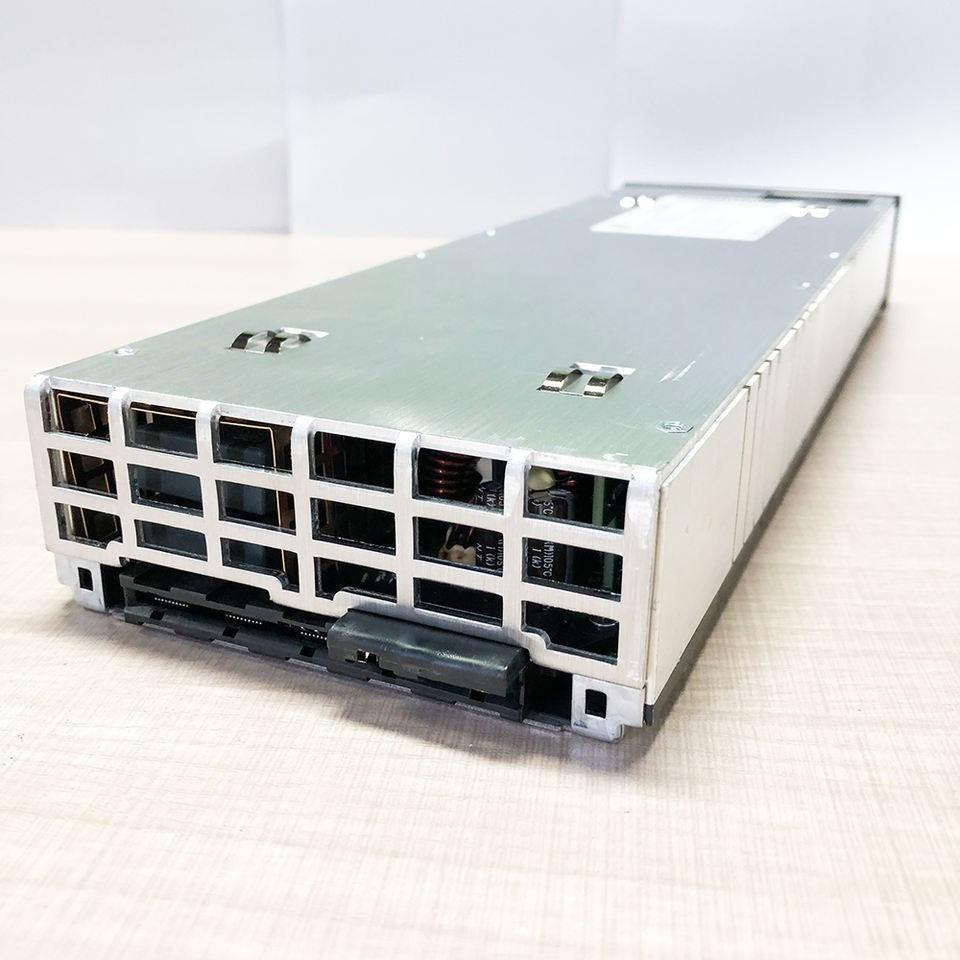

| Модель |
12 В/120 Вт |
24 В/240 Вт |
48 В/250 Вт |

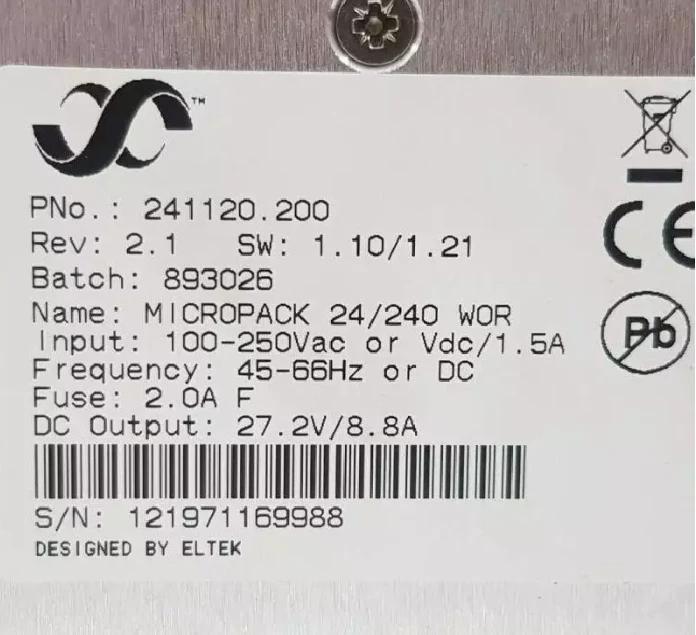

| Номер детали |
241120.300 |
241120.200 |
241120.100 |
| ВХОДНЫЕ ДАННЫЕ |
|
|
|
| Диапазон напряжения |
85–300 В переменного/постоянного тока 1) |
| Диапазон напряжения (номинальный) |
130–275 В переменного/постоянного тока |
185–275 В переменного/постоянного тока 1) |
| Частота |
0–66 Гц 1) |
| Максимальный ток, вход 230 В / общий (повышение) |
0,6 А/2,0 А |
1,2 А/2,0 А |
1,2 А/1,9 А |
| Максимальный ток утечки на землю |
2,0 мА (@ 250 В переменного тока/ 50 Гц) |
| Коэффициент мощности |
0,97 (@ нагрузка 70–100 %) |
0,98 (@ нагрузка 55–100 %) |
0,98 (@ нагрузка 50–100 %) |
| КНИ (@ 230 В переменного тока) |
< 5 % (при нагрузке 80–100 %) |
< 5 % (при нагрузке 50–100 %) |
< 5 % (при нагрузке 50–100 %) |
| Защита |
Варистор для защиты от переходных процессов, предохранитель в обеих линиях (2x 2,0 А), отключение при напряжении выше 300 В переменного/постоянного тока. |
| ВЫХОДНЫЕ ДАННЫЕ |
|
|
|
| Напряжение по умолчанию |
13,6 В постоянного тока |
27,2 В постоянного тока |
53,5 В постоянного тока |
| Диапазон напряжения |
10,7–18,0 В постоянного тока |
21,5–36 В постоянного тока |
43,5–57,6 В постоянного тока |
| Диапазон напряжения без контроллера |
10,7–15,0 В постоянного тока |
21,5–30 В постоянного тока |
43,5–57,6 В постоянного тока |
| # Поддерживается элемент Pb (1,8–2,4 В пост. тока/элемент) |
6–7 |
12 - 15 |
24 |
| # Поддерживается NiCad-элемент (1,05–1,65 В пост. тока/элемент) |
10 - 11 2) |
20 - 222) |
- |
| Максимальная мощность, номинальная/форсирование 60 с |
120 Вт / 160 Вт |
240 Вт / 315 Вт |
250 Вт/- |
| Максимальный ток, 12/24/48 В постоянного тока/повышение/QT3) |
10 А/15 А/55 А |
10 А/15 А/55 А |
5 А / - / - |
| Текущий доступ |
±5% от максимального тока при нагрузке от 10 до 100%. |
| Статическое регулирование напряжения ± |
0,5% от 10% до 100% нагрузки и номинальной мощности |
| Динамическое регулирование напряжения |
± 5 % < 10 мс, шаг нагрузки от 10 % до 90 % или наоборот при номинальном выходном напряжении |
| Время удержания, напряжение по умолчанию и полная мощность |
20 мс, В ВЫХ. > 10,7 В постоянного тока |
20 мс, VOUT > 21,5 В постоянного тока |
20 мс, VOUT > 43 В постоянного тока |
| Пульсация и шум, 30 МГц чб/псофометрический |
< 200 мВ PP / 5 мВ RMS |
< 200 мВ PP / 5 мВ RMS |
< 150 мВ PP / 2 мВ RMS |
| Защита |
Отключение при перенапряжении, защита от короткого замыкания, высокая температура, ограничение пускового тока с возможностью горячей замены, предохранитель |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
|
|
|
| КПД при номинальном входе/выходе, пике/диапазоне |
89,5% / >88%, нагрузка 50-100% |
93,0% / >92%, нагрузка 50-100% |
93,6% / >93%, нагрузка 50-100% |
| Изоляция |
3,0 кВ переменного тока – вход и выход, 1,5 кВ переменного тока – входная земля, 0,5 кВ постоянного тока – выходная земля |
| Сигналы тревоги: горит красный светодиод. |
Отключение из-за низкого напряжения сети, Отключение при высокой и низкой температуре, Отказ выпрямителя, Отключение из-за перенапряжения на выходе, Отказ вентилятора, Сигнализация низкого напряжения, Отказ шины CAN |
| Предупреждения: горит желтый светодиод. |
Выпрямитель в режиме снижения мощности, активировано дистанционное ограничение тока батареи, входное напряжение вне диапазона, мигает при перенапряжении |
| Нормальный режим (модуль работает): зеленый светодиод горит. |
|
| Выход сигнализации (изолированный) |
NO (+положительная клемма), COM (-отрицательная клемма). 60 В / 100 мА макс. |
| Наработка на отказ (Telcordia SR-332 Issue I, метод III (a)) |
>480 000 ч (@T ОКРУЖАЮЩЕЙ СРЕДЫ= 25°C) |
>480 000 ч (@T ОКРУЖАЮЩЕЙ СРЕДЫ= 25°C) |
>500 000 ч (@T ОКРУЖАЮЩЕЙ СРЕДЫ= 25°C) |
| Рабочая температура (5–95 % относительной влажности в некондиционном режиме). Выходная мощность снижается при превышении температуры / до |
от -40 до +70°C [-40 — +158°F]
+55°C/50 Вт при +70°C
|
от -40 до +60°C [от -40 до +142°F]
+45°C/80 Вт при +60°C
|
от -40 до +75°C [от -40 до +167°F]
+55°C/140 Вт при +75°C
|
| Температура хранения |
От -40 до +85°C (от -40 до +185°F), относительная влажность 0–99 %, без конденсации. |
| Размеры[ШxВxГ] / Вес |
39,0 x 88,5 x 149 мм [1,54 x 3,48 x 5,87 дюйма] / 0,5 кг [1,1 фунта] |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
|
| Электробезопасность |
UL 60950-1, EN 60950-1, CSA 22.2 |
| ЭМС |
ETSI EN 300 386 В.1.3.2
EN 61000-6-1/-2/-3/-4/-5 4)
|
| Сетевые гармоники |
ЭН 61000-3-2 |
| Среда |
ETSI EN 300 019: 2-1 (класс 1.2), 2-2 (класс 2.3) и 2-3 (класс 3.2).
ETSI EN 300 132-2
2002/95/EC (RoHS) и 2002/96/EC (WEEE)
|
|
Морское соответствие
(класс ЭМС B с фильтром переменного тока)
|
Правила DnV для классификации судов, высокоскоростных и легких судов и стандарты DnV для морских судов |
|
1) Поддержка постоянного тока для 241120.200 с основным микропрограммным обеспечением 404088.009 (начиная с версии аппаратного обеспечения 1.2) и 241120.100 с аппаратной версии 2.
2) 11/22 ячейки с максимальным повышающим напряжением 1,636 В пост. тока на ячейку.
3) Функция быстрого отключения: если V OUT = 5 В постоянного тока, генерируется импульс тока длительностью 35 мс, помогающий отключить предохранитель/MCB в короткозамкнутой ветви.
4) Только 12В и 24В
|
