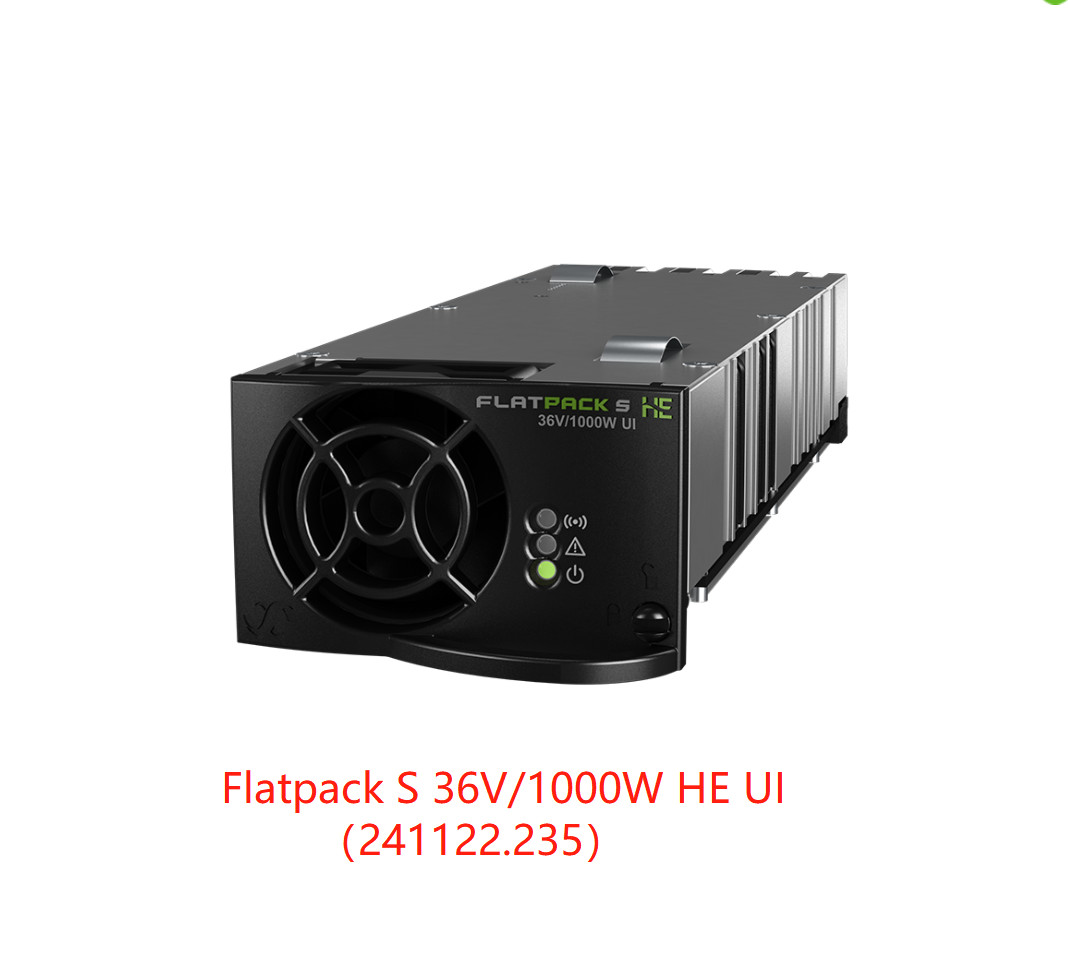

Модуль Eltek Flatpack S 36V/1000W HE UI (часть No: 241123.235)
Flatpack S 36V/1000W HE UI
Приложения на этих рынках требуют современных, надежных и безопасных систем постоянного тока.Широкий диапазон температур работы и превосходная надежность в его небольшом глубоком корпусе 217 мм.
Компактный и надежный выпрямитель для железнодорожных и энергетических сетей
Используемые в стойке 3U с контроллером Smartpack S, выпрямители Flatpack S охватывают приложения от 2 до 8 кВт с использованием минимального пространства, менее 18 литров, и низкой теплоотдачи.
Ключевые особенности
- Небольшие
- Короткий
- Плотность мощности, 26 Вт/дюйм3
- Высокая эффективность
- Защита от ОР при выходе
- Широкий диапазон входных токов переменного тока и постоянного тока
- Горячее подключение
- Настройка напряжения
- Сертификация по железнодорожной электромагнитной безопасности
- Глобальное соответствие (CE, UL)
Параметры:
|
| Модель |
36/1000 HE UI |
| Номер части |
241122.235 |
| Вводные данные |
| Напряжение (номинальное) |
185 - 400 ВDC/ 185 - 275 ВКондиционер |
| Напряжение (рабочий диапазон) |
85 - 400 ВDC/ 85 - 305 ВКондиционер |
| Частота |
Прямой ток 16 2/3 Гц, 45 - 66 Гц |
| Ток (максимальный) |
5.9 АDC/ 5,9 АRMS |
| Защита |
Сцепление в положительном и отрицательном режимах, обратная полярность нечувствительна, отключение выше 420 ВDC/ 305 ВКондиционер |
| Выходные данные |
| Напряжение |
40 ВDC |
| Напряжение (регулируемый диапазон) |
331) - 45 ВDC |
| Мощность (максимальная) @ номинальный вход |
1000 Вт / 450 Вт @ 16 2/3 Гц вход |
| Мощность (максимальная) @ 85 ВDC/ 85 ВКондиционерввод |
440 Вт / 440 Вт |
| Текущий (макс. содержание) @ номинальный вход |
27.8 A (@V)Снаружи< 36 ВDC) |
| Время ожидания, максимальная выходная мощность |
> 10 мс; выходное напряжение > 33 ВDC |
| Распределение тока (10 - 100% нагрузки) |
± 5% максимального тока от 10 до 100% нагрузки |
| Регулирование статического напряжения (10 - 100% нагрузки) |
± 0,5% |
| Динамическое регулирование напряжения |
± 5,0% при изменении нагрузки на 10-90% или 90-10%, время регулирования < 50 мс |
| Ripple |
< 150 мВPP, пропускная способность 30 МГц |
|
Защита
|
Противообъемный FET
Защита от высокой температуры от перенапряжения
|
| Другие спецификации |
| Эффективность |
> 95% |
|
Изоляция
|
4.2 кВDC- вход на выход
2.25 кВDC- вход на землю 710 ВDC- выход на землю
|
| Сигнализация: красный светодиод |
Низкое и высокое входное напряжение, отключение высокой и низкой температуры, сбой ректификатора, отключение перенапряжения на выходе, сбой вентилятора при остановке вентилятора, сигнализация о низком выходном напряжении, сбой шины CAN |
| Предупреждения: Желтый светодиод |
Исправитель в режиме отключения мощности, ограничение выходного тока удаленно активировано, входное напряжение вне диапазона, мигает при перенапряжении, потеря связи CAN с контроллером |
| Нормальная работа: зеленый светодиод |
| Реле сигнализации (НЕТ - открывается при отключении энергии) |
Открывается при сигнализации и отсутствии входного напряжения. |
| MTBF (Telcordia Issue 3 & Method II Case L1) (Статья 3 и метод II по делу L1) |
>2 700 000 (@ Tокружающая среда: 25 °C) |
| Рабочая температура (5-95% RH n.s. hum.) Максимальная выходная мощность выше temp / to |
-40 до + 85°C [-40 до + 185°F] 45°C [140°F] / 400W @ 85°C [185°F] |
| Температура хранения |
-40 до +85°C (-40 до +185°F), влажность 0 - 99% RH неконденсирующая |
| Размеры [WxHxD] / вес |
72 х 40 х 217 мм2)(2,84 х 1,57 х 8,54 ‰)2)/ < 850 г (1, 9 фунтов) |
| СТАНДАРТЫ проектирования |
| Электрическая безопасность |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
|
ЭМК
|
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + А1:2010, - 6-4:2007 + А1:2010
EN 50121-1:2015, -2:2015, -4:2015, -5:2015
|
|
Экология
|
ETSI EN 300 019: 2-1 (класс 1.2), 2-2 (класс 2.3) и 2-3 (класс 3.2)
Соответствует требованиям RoHS (2011/65/EU) и WEEE (2012/19/EU)
|
|
1) ограниченная работа в режиме ожидания / требует некоторой нагрузки для достижения минимального установленного напряжения
2) включая глубину ручки 234 мм [9.21"] и высоту 42 мм [1.65"]
|
