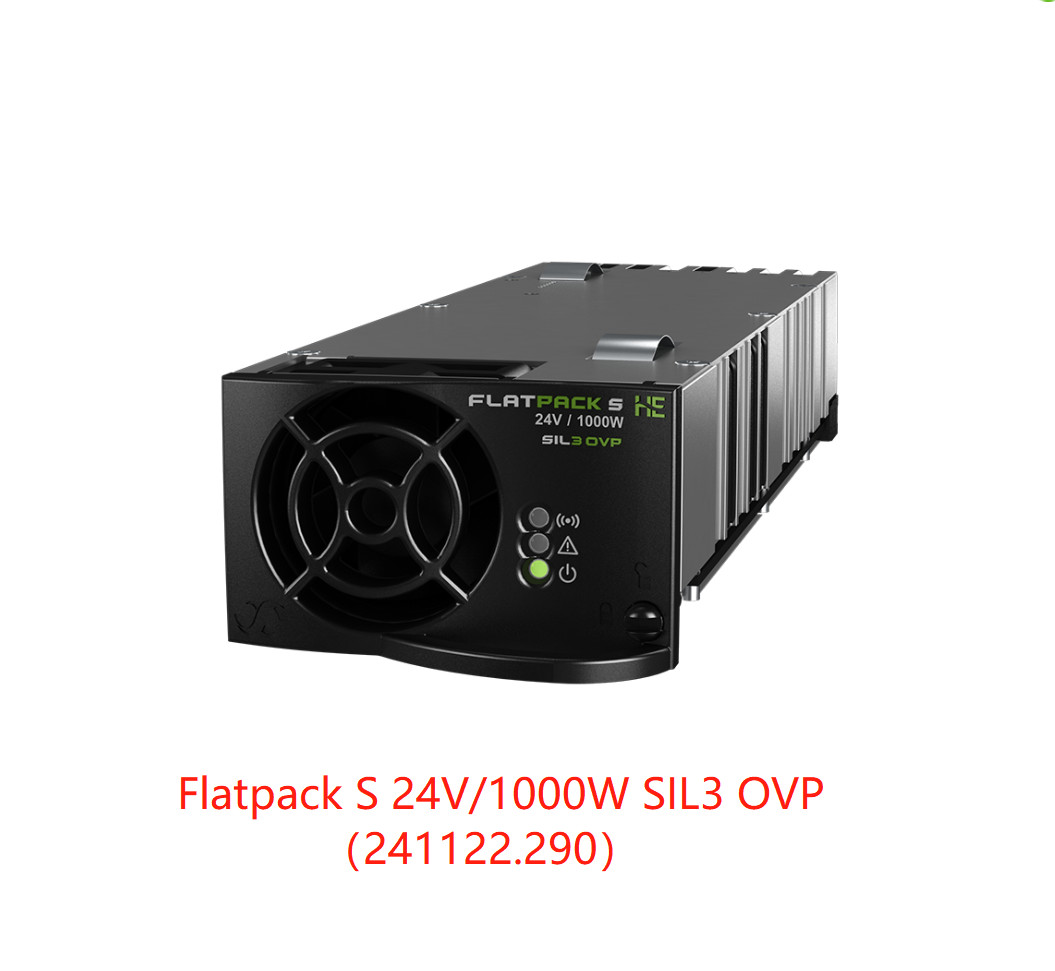

| Модель |
24/ 1000 SIL3 OVP |
| Артикул |
241122.290 |
| ВХОДНЫЕ ДАННЫЕ |
| Напряжение (номинальное) |
230 В переменного/постоянного тока |
| Напряжение (полная мощность) |
185 - 275 В переменного/постоянного тока |
| Напряжение (полная мощность, сниженный коэффициент мощности) |
275 - 305 В переменного/постоянного тока |
| Напряжение (сниженная мощность, линейное снижение) |
85 - 185 В переменного/постоянного тока |
| Частота (номинальная / диапазон) |
45 - 66 Гц / 0 Гц |
| Ток (максимальный) |
5,9 А СКЗ |
| Коэффициент мощности |
> 0,99 при нагрузке 50% и более |
| Защита |
Предохранитель и отключение при напряжении выше 305 В переменного тока / 300 В постоянного тока и ниже 85 В переменного/постоянного тока |
| ВЫХОДНЫЕ ДАННЫЕ |
| Напряжение (по умолчанию) |
26,7 В постоянного тока |
| Напряжение (регулируемый диапазон) |
21,5 - 28 В постоянного тока |
| Мощность (максимальная) при номинальном входном напряжении |
1000 Вт |
| Мощность при 85 В переменного тока |
420 Вт |
| Ток (максимальный) при номинальном входном напряжении |
41,7 А (@V OUT < 24 В постоянного тока) |
| Разделение тока (нагрузка 10 - 100%) |
±5% от максимального тока от 10 до 100% нагрузки |
| Регулирование статического напряжения (нагрузка 10 - 100%) |
±0,5% |
| Регулирование динамического напряжения |
±5,0% для изменения нагрузки 10-90% или 90-10%, время регулирования < 50 мс |
| Время удержания |
>20 мс; выходное напряжение > 41 В постоянного тока |
| Пульсации |
< 200 мВ пик-пик, полоса пропускания 30 МГц |
| Защита |
Блокирующий диод OR-ing, защита от короткого замыкания и защита от высоких температур |
| Защита от перенапряжения, параметры SIL3 |
• Уровень защиты: 30 В • PFD = TBS
• Интервал контрольного испытания: 15 лет • SFF = TBS
• Обрабатывает сбой двух компонентов
|
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
| Эффективность при номинальном входном напряжении |
92,50 % |
| Изоляция |
3,0 кВ переменного тока - вход-выход, 1,5 кВ переменного тока - вход-земля и 0,5 кВ постоянного тока - выход-земля |
| Сигнализация: Красный светодиод |
Отключение при низком напряжении сети, отключение при высокой и низкой температуре, сбой выпрямителя, отключение при перенапряжении
на выходе, сбой вентилятора, сигнализация низкого напряжения, сбой шины CAN
|
| Предупреждения: Желтый светодиод |
Выпрямитель в режиме снижения мощности, активировано ограничение тока удаленной батареи, входное напряжение вне
диапазона, мигание при перенапряжении
|
| Нормальная работа: Зеленый светодиод |
| Реле потенциальной сигнализации (нормально разомкнутое) |
Открывается при тревогах, отключении сети и нагрузке >40% (обеспечивает резервирование в системе 1+1) при
не подключено к контроллеру
|
| Нормальный режим (работа модуля): Зеленый светодиод 'включен' |
| Акустический шум |
< 46 дБА при номинальном входном напряжении и полной нагрузке |
| MTBF (Telcordia SR-332, выпуск I, метод III (a)) |
>300 000 (@ Tambient : 25 °C) |
| Рабочая температура |
-40 to +85°C ( -40 to +185°F), влажность 5 - 95% относительной влажности без конденсации
Выходная мощность снижается линейно от 1000 Вт при 45°C (113°F) до 400 Вт при 85°C (185°F)
|
| Температура хранения |
-40 to +85°C (-40 to +185°F), влажность 0 - 99% относительной влажности без конденсации |
| Размеры[ШхВхГ] / Вес |
72 x 41,5 x 210 мм (2,83 x 1,63 x 8,27”) / < 1 кг (2 фунта) |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электрическая безопасность |
UL 60950-1, EN 60950-1, IEC 61508 |
| Морской |
DNV-OS-D202, гл.2 разд.4 (DNV2.4): Температура кл.B, Влажность кл.B, Вибрация кл.A, ЭМС кл.B1) IEC 60945-4th edition |
| ЭМС |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
FCC Part 15 Subpart 109
|
| Окружающая среда |
ETSI EN 300 019: 2-1 (Класс 1.2), 2-2 (Класс 2.3) & 2-3 (Класс 3.2)
Соответствие RoHS (2011/ 65/ EU) и WEEE (2002/96/ EC)
|
| 1) Класс B требует внешнего фильтра на входе (p/ n 241120.930) |
