Выпрямительный модуль Eltek Flatpack2 48V-60V/2000W HE (артикул: 241115.705)

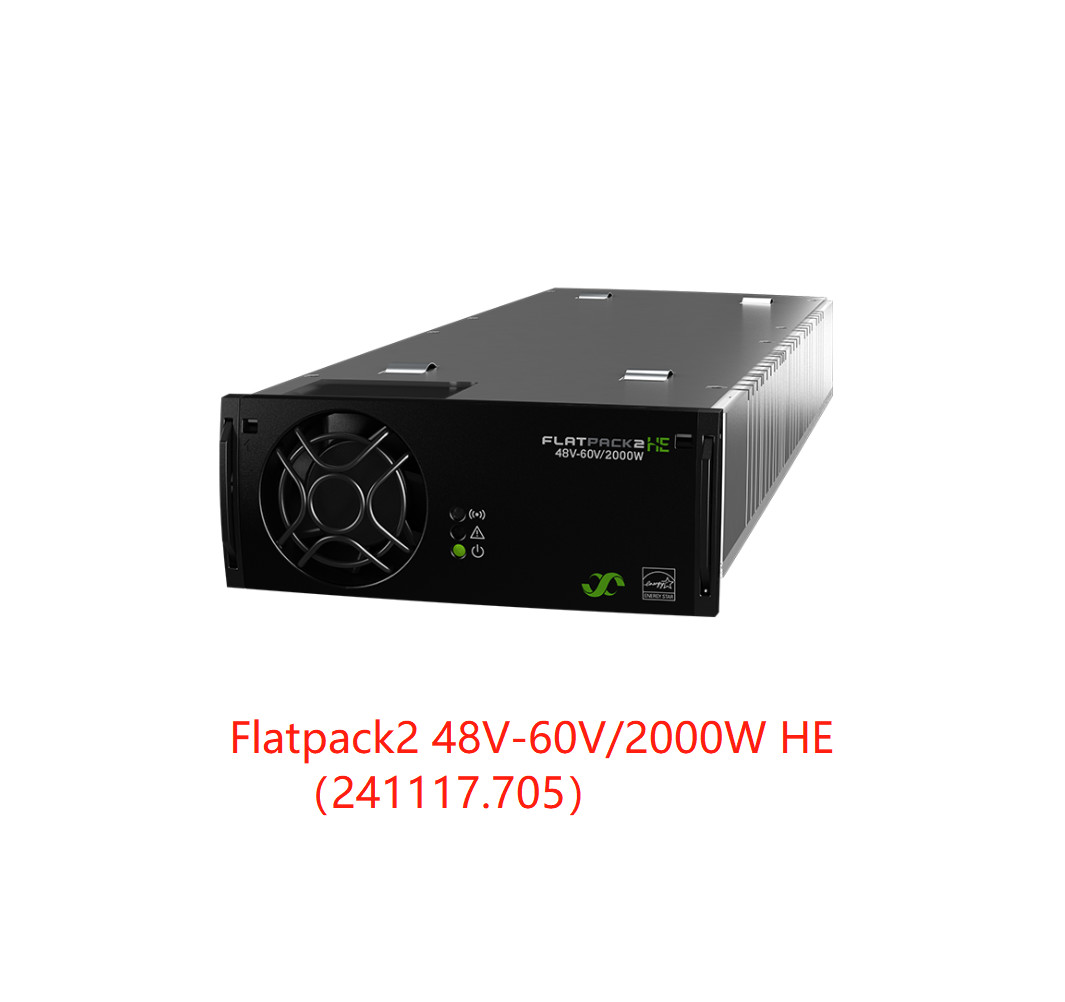

Flatpack2 48V-60V/2000W HE
Надежный высокоэффективный выпрямитель для промышленных применений.
Flatpack2 48V-60V/2000W HE

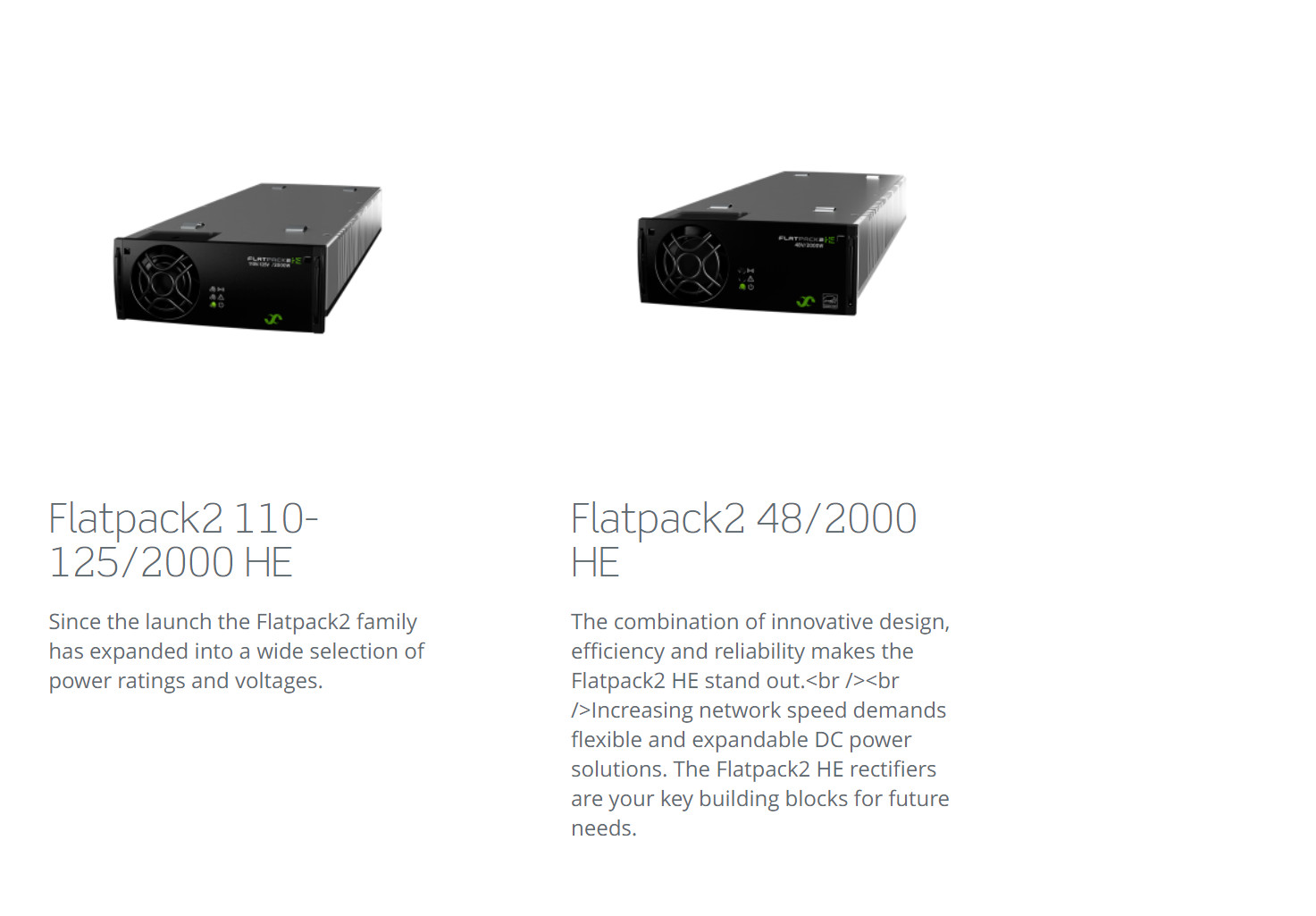

С момента запуска семейство Flatpack2 расширилось до широкого выбора номинальных мощностей и напряжений. Flatpack2 48V-60V/2000W HE - это экономичный выпрямитель для свинцово-кислотных аккумуляторных систем 48 В и 60 В, а также для NiCad 48 В.
Основные характеристики
l Высокая эффективность – 96,2 %
l Проверенная надежность
l Высокая плотность мощности
l Гибкость применения - от 2 кВт до многошкафных установок
l Модульная конструкция - MTTR и LT5mins
l Принимает вход постоянного тока (DC/DC преобразователь)
l Соответствие мировым стандартам (CE, UL, NEBS)
l Сертификация для морских и оффшорных применений
l Запатентованная технология
Параметры:
|
| Модель 48-60/2000 HE |

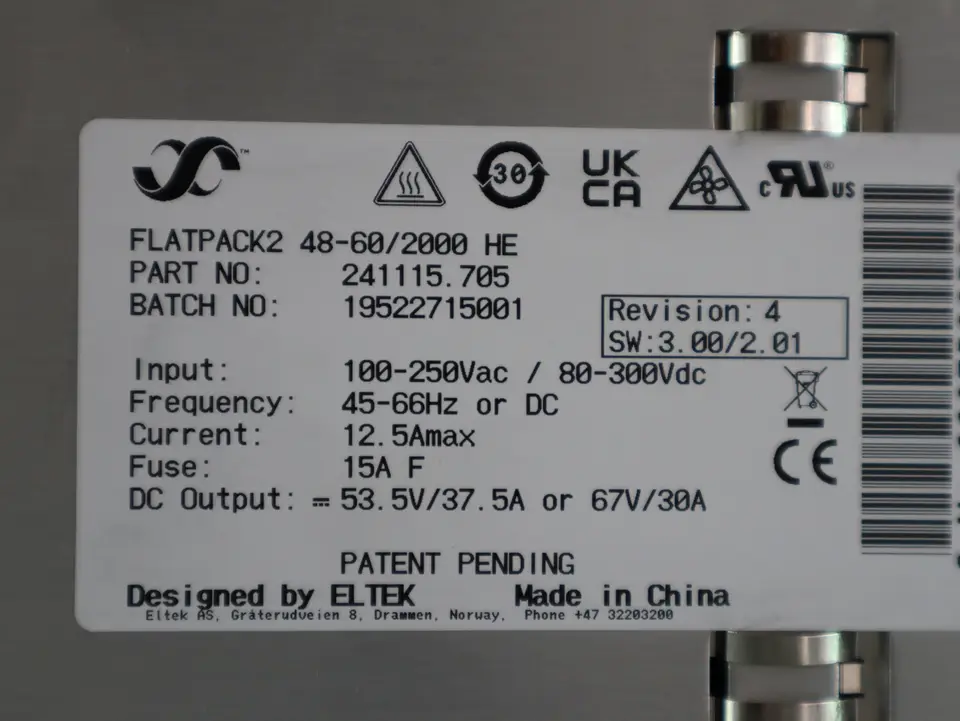

| Артикул 241115.705 |
| ВХОДНЫЕ ДАННЫЕ |
| Напряжение (номинальное) 185 - 275 ВAC / 185 - 275 ВDC |
| Напряжение (рабочий диапазон) 85 - 300 ВAC / 80 - 300 ВDC |
| Ток (максимальный) при номинальном входе, полная нагрузка 11,6 АRMS |
| Частота 45 - 66 Гц / 0 Гц |
| Коэффициент мощности > 0,99 при нагрузке 50% или более |
| THD < 5% при 100% нагрузке |
| Защита Предохранитель в L и N, варистор, отключение при выходе входного напряжения за пределы рабочего диапазона |
| ВЫХОДНЫЕ ДАННЫЕ |
| Напряжение (по умолчанию) 1) 53,5 ВDC (67 ВDC в режиме 60 В) |
| Напряжение (регулируемый диапазон) 1) 39,9 - 72 ВDC |
| Мощность (максимальная) при номинальном входе 2000 Вт (@VOUT ≥ 48ВDC) |
| Мощность при 85 В переменного тока 750 Вт |
| Ток (максимальный) при номинальном входе 41,6 А (@VOUT < 48ВDC) |
| Время удержания, выходная мощность 1500 Вт >20 мс; выходное напряжение > 53,5 ВDC (режим 60 В) |
| Распределение тока (нагрузка 10 - 100%) ±5% от максимального тока от 10 до 100% нагрузки |
| Статическая регулировка напряжения (нагрузка 10 - 100%) ±0,5% |
| Динамическая регулировка напряжения ±5,0% для изменения нагрузки 10-80% или 80-10%, время регулирования < 50 мс |
| Пульсации и шум < 150 мВPP , полоса пропускания 30 МГц / < 2 мВRMSпсофометрический |
| Защита Предохранитель, защита от короткого замыкания, защита от высокой температуры, отключение при перенапряжении |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
| Эффективность 96,2 % |
| Изоляция 3,0 кВAC - вход-выход, 1,5 кВAC - вход-земля, 500 ВDC - выход-земля |
|
Отключение при низком / высоком входном напряжении, отключение при высокой / низкой температуре, выпрямитель
Сигнализация: Красный светодиод - сбой, отключение при перенапряжении на выходе, сбой вентилятора, сигнализация низкого выходного напряжения, сбой шины CAN
|
|
Выпрямитель в режиме снижения мощности, активировано удаленное ограничение выходного тока, вход
Предупреждения: Желтый светодиод - выход напряжения за пределы диапазона, мигает при перенапряжении, потеря связи CAN с
контроллером
|
| Нормальная работа: Зеленый светодиод |
| MTBF (Telcordia SR-332 Iss.I метод III (a)) >350 000 (@ Tambient : 25 °C) |
| Рабочая температура (5-95% относительной влажности без конденсации) -40 to + 75°C [-40 to +167°F] |
| Максимальная выходная мощность снижается выше температуры / до 45°C [113°F] / 1200 Вт при 75°C [167°F] |
| Температура хранения -40 to +85°C (-40 to +185°F), влажность 0 - 99% относительной влажности без конденсации |
| Размеры [ШхВхГ] / Вес 109 x 41,5 x 327 мм (4,25 x 1,69 x 13”) / 1,950 кг (4,3 фунта) |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электрическая безопасность EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
ЭМС EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Морской DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Класс 1.2) & 2-2 (Класс 2.3)
Окружающая среда 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Нормальные условия эксплуатации в соответствии с IEC 62040-5-3:2016 пункт 4.2. Другие
условия эксплуатации в соответствии с IEC 62040-5-3:2016 пункт 4.3, должны быть указаны
|
|
1) Настройка OVS из режима выбора контроллера: OVS≤59,5 В = режим 48 В (42-58 В), 59,5 В
2) Действительно только для артикула 241115.705M
|
