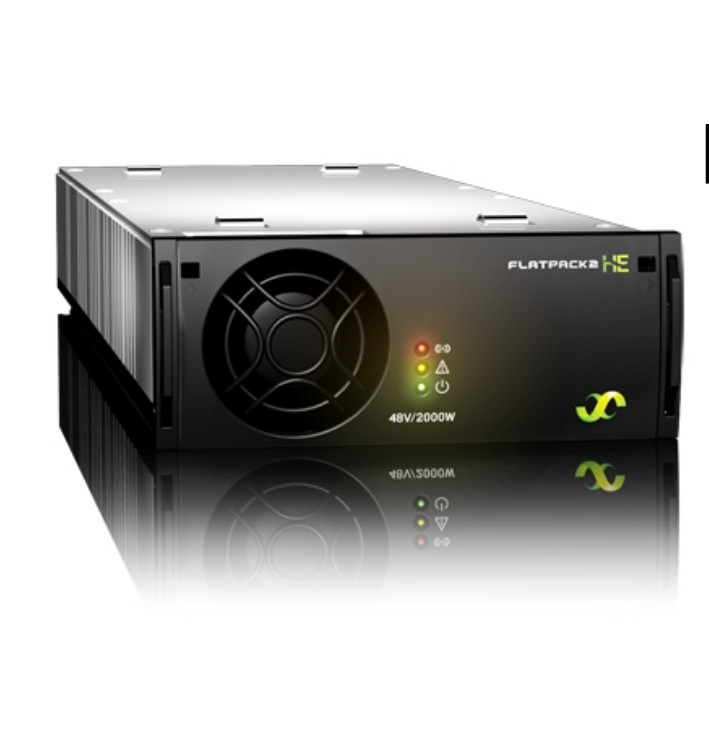

| Модель |
48V / 2000W ОН |
48V / 3000W ОН |
| Номер детали |
241115,105 |
241119,105 |
| ВХОДНЫЕ ДАННЫЕ |
| Напряжение тока (номинальное) |
185 - 275 ВПТ/185 ДО 275 VDC |
176 - 277 ВПТ |
| Напряжение тока (ряд) |
85 - 300 ВПТ/85 ДО 275 VDC |
85 - 305 ВПТ |
| Частота |
45 - 66 Hz, 15-18.5) Hz1/0 Hz |
45 - 66 Hz |
| Настоящий (максимум) @ номинальный входной сигнал, максимальная допускаемая нагрузка |
11,6 ОРУЖИЯ |
19,2 ОРУЖИЯ |
|
Защита
|
Взрыватель в обеих линиях варисторе для переходного разъединения защиты над 300 VAC/DC |
Взрыватель в обеих линиях варисторе для переходной защиты
Разъединение над 305 ВПТ
|
| ДАННЫЕ ОБ ОБЪЕМЕ ПРОДУКЦИИ |
| Напряжение тока (дефолт) |
53,5 VDC |
| Напряжение тока (регулируемый ряд) |
43.5 - 57,6 VDC |
43.2 - 582) VDC |
| Сила (максимум) |
W 2000 |
3000 w |
| Сила @ 85 ВПТ |
850 w |
W 1380 |
| Настоящий (максимум) @ номинальный входной сигнал, максимальная допускаемая нагрузка |
41,7 a |
62,5 a |
| Пульсация, ширина полосы частот 30MHz |
< 100="" mV="">pp |
< 150="" mV="">pp |
| Psophometric шум |
< 2="" mV="">RMS |
< 2="" mV="">RMS |
| Статическая стабилизация напряжения |
±0.5% для нагрузки 10 до 100% |
| Динамическая стабилизация напряжения |
±5.0% для изменения нагрузки 10-90% или 90-10%, регулированное время < 50ms="">
|
| Защита |
Взрыватель, доказательство короткого замыкания, высокотемпературная защита, горячий вставляемый ограничиваться течения inrush |
| ДРУГИЕ СПЕЦИФИКАЦИИ |
| Входной сигнал эффективности @ номинальный |
96% |
|
Изоляция
|
4,0 kVDC - входной сигнал, который нужно вывести наружу, kVDC 2,5 - входной сигнал к земле, 710 VDC - выход к земле |
5,0 kVDC - входной сигнал, который нужно вывести наружу, kVDC 2,5 - входной сигнал к земле, 710 VDC - выход к земле |
| Сигналы тревоги: Красное "ON" СИД |
Низкое выключение основ, повсюду выключение температуры, отказ выпрямителя тока, выключение перенапряжения на выходе, отказе вентилятора, сигнале тревоги низшего напряжения, отказе автобуса КОНСЕРВНОЙ БАНКИ |
| Предупреждения: Желтое "ON" СИД |
Активированный выпрямитель тока в силе derate режим, предел удаленной батареи настоящий, ввод напряжения из ряда, проблескивая на перенапряжении |
| Нормальный (модуль бежать): Зеленое "ON" СИД |
| MTBF (вопрос Telcordia SR-332 я метод III (a)) |
>350 000 (@ Tambient: °C 25) |
>300 000 (@ Tambient: °C 25) |
| Рабочая температура |
-40 к +75°C (- 40 к +167°F) 4), влажность не-конденсировать RH 5 до 95% |
| Де-оценка температуры |
>55°C (131°F), 1200W @ 75°C (167°F) |
>55°C3) (131°F), 2100W @ 75°C (167°F) 4) |
| Температура хранения |
-40 к +85°C (- 40 к +185°F), влажность не-конденсировать RH 0 до 99% |
| Размер] [WxHxD/вес |
109 x 41,5 x 327mm (4,25 x 1,69 x 13")/1,95 kg (4,3 lbs) |
| ПРОЕКТНО-КОНСТРУКТОРСКИЕ СТАНДАРТЫ |
| Электрическая безопасность |
EN 62368-1:2020+A11: 2020, 62368-1:2018 IEC, IEC 60950-1:2005+A2: 2013 62368-1:2019 UL, CSA C22.2 No.62368-1: 2019 |
| EMC |
61000-6-1:2019 EN, -6-2:2019, -6-3:2007+A1: 2011+A2: 2012+AC: 2012, -6-4:2019, 61000-3-2:2019 EN, EN 300 ETSI 386 V.2.2.0: 2020, ЯДР КЛЮВОВ GR1089 Telcordia |
| Морской пехотинец |
DNVGL-CG-0339 |
- |
|
Окружающая среда
|
EN 300 019 ETSI: 2-1 (класс 1.2) & 2-2 (класс 2,3) ЕС 2015/863 (RoHS) & 2012/19/EU (WEEE)
Нормальные эксплуатационные режимы согласно статье 4,2 62040-5-3:2016 IEC. Другим эксплуатационным режимам согласно статье 4,3 62040-5-3:2016 IEC, необходимо посоветовать
|
|
1) сила derating, максимальное 1000W @ 230Vac 16 2/3 Hz
2) 57.6V на ≤ 5 изменения HW
|
3) 3kW: от изменения 6 HW: выключение на 95°C с де-оценкой к ~1000W |
