| Модель |
220 / 2000 ВОЗ |

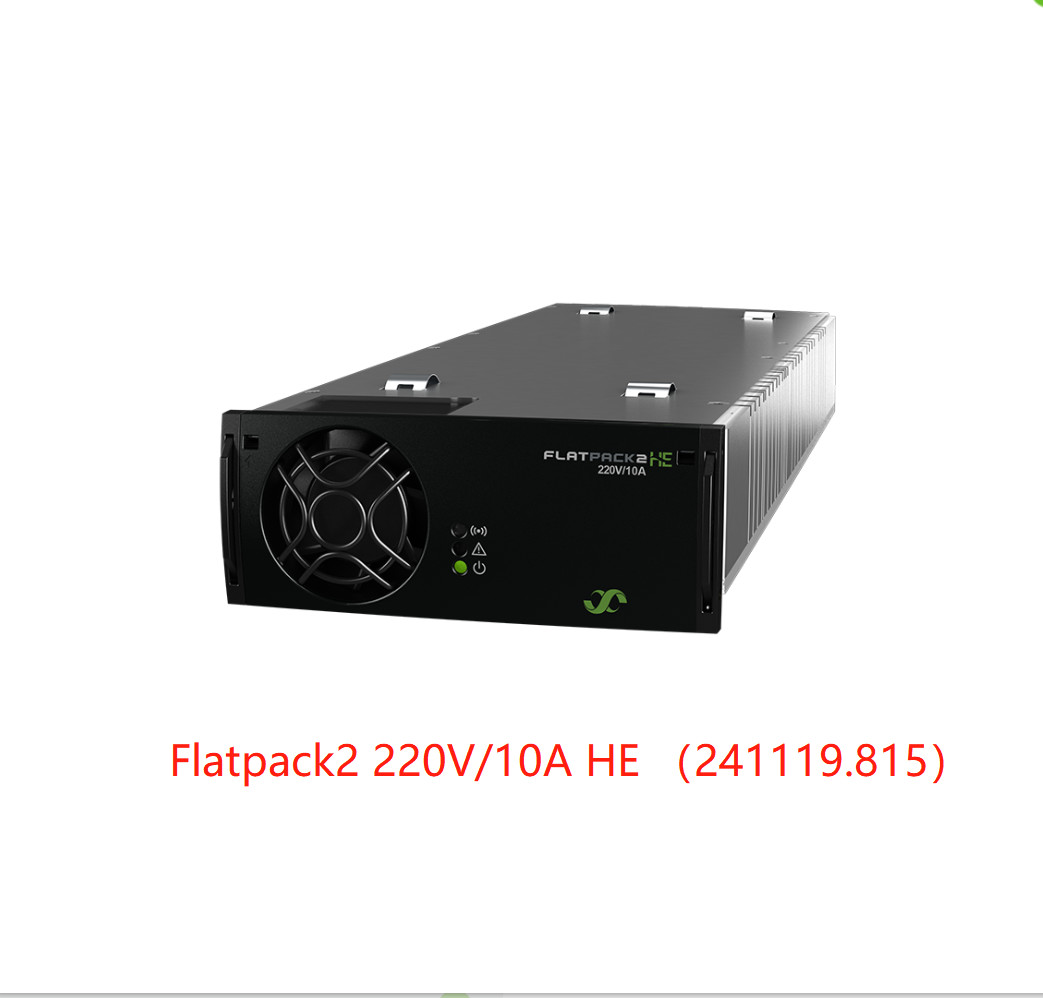

220 / 10A HE |
| Номер части |
241115.815 |
241119.815 |
| Вводные данные |
| Диапазон напряжения |
85 - 300 В переменный ток/ постоянный ток |
85 - 305 В переменный ток |
| Диапазон напряжения (номинальный) |
185 - 275 В переменный ток |
176 - 305 В переменного тока |
| Частота |
0 - 66 Гц |
45 - 66 Гц |
| Максимальный ток |
11.9 RMS |
17 СРМ |
| Фактор мощности |
0.99 (@ 50-100% нагрузки) |
0.99 (@ 50-100% нагрузки) |
| THD (@ 230 VAC) |
< 5 % (@ полная нагрузка) |
< 4% (@ полная нагрузка) |
| Защита |
Варистор для временной защиты, предохранитель в обеих линиях, отключение выше 300/ 305 В |
| Выходные данные |
| По умолчанию напряжение |
245.3 VDC |
| Диапазон напряжения |
178.51) - 297 VDC |
1981)- 280 ВД 2)
В
|
| # Поддерживаемая Пб-клетка (1,8-2,4 В постоянного тока/клетка) |
108 - 122 |
108-110 (120 3)) |
| # поддерживается NiCad элемент (1,05 - 1,65 В постоянного тока / элемент) |
170 - 180 |
- |
| Максимальная мощность, номинальный вход |
2000 Вт |
2800 Вт |
| Максимальная мощность, вход 85 В |
850 Вт |
1304 Вт |
| Максимальный ток, @220V DC |
9.16 А |
10 А 4) |
| Время ожидания, напряжение по умолчанию и нагрузка 1500 Вт |
20 мс, VOUT > 178 VDC |
20 мс, VOUT > 210 VDC |
| Волны и шум, пропускная способность 30 МГц |
< 1000 мВ PP |
| Текущее распределение |
± 5% максимального тока от 10 до 100% нагрузки |
| Регулирование статического напряжения |
±0,5% от 10% до 100% нагрузки и номинальной мощности |
| Динамическое регулирование напряжения |
± 5,0% при изменении нагрузки на 10-90% или 90-10%, время регулирования < 50 мс |
| Защита |
Выключение от перенапряжения, предохранитель от короткого замыкания, высокая температура, ограничитель входящего тока на горячем подключении, диод ORing |
| Другие спецификации |
| Эффективность |
> 95% |
> 95,5% |
| Изоляция |
3.0 кВАК ∙ вход на выход, 1.5 кВ ТК ∙ вход на землю, 1.5 кВ ТК ∙ выход на землю 3 кВАК ∙ КАН на вход, 3 кВ ТК ∙ КАН на выход, 500 ВТ ТК ∙ КАН на землю |
| Сигнализация (красный светодиод) |
Выключение электрической сети при низкой напряженности, выключение электричества при высокой и низкой температуре, сбой ректификатора, выключение электрической сети при перенапряжении на выходе, сбой вентилятора, выключение электрической сети при низком напряжении, сбой шины CAN |
| Предупреждения (желтый светодиод) |
Исправитель в режиме снижения мощности, удаленный ограничитель тока батареи активирован, Входное напряжение вне диапазона, мигает при перенапряжении |
| Нормальный (зеленый светодиод) |
Вход и выход OK |
| MTBF (метод III (a) Telcordia SR-332 выпуск I) |
>391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Рабочая температура (5 - 95% RH без кондиционирования) Выходной мощности выше temp / to |
От -40 до +75°C [ -40 до +167°F]
+55°C / 1350W @ +75°C
|
От -40 до +75°C [ -40 до +167°F]
+50°C / 1750 W @ +75°C
|
| Температура хранения |
-40 до +85°C (-40 до +185°F), влажность 0 - 99% RH неконденсирующая |
| Размеры [WxHxD] / вес |
109 x 41,5 x 327 мм (WxHxD) [4,25 x 1,69 x 13 ¢] / 1,950 кг [4,3 фунта] |
| СТАНДАРТЫ проектирования |
| Электрическая безопасность |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| ЭМК |
ETSI EN 300 386 В.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Главные гармонии |
EN 61000 -3-2 |
| Экология |
ETSI EN 300 019: 2-1 (класс 1.2), 2-2 (класс 2.3) и 2-3 (класс 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) и 2008/ 98/EC (WEEE)
|
|
Соблюдение требований морской безопасности
(ЭМК класса B с фильтром переменного тока)
|
Правила DnV по классификации судов, высокоскоростных и легких судов и DnV Offshore
Стандарты
|
-
|
