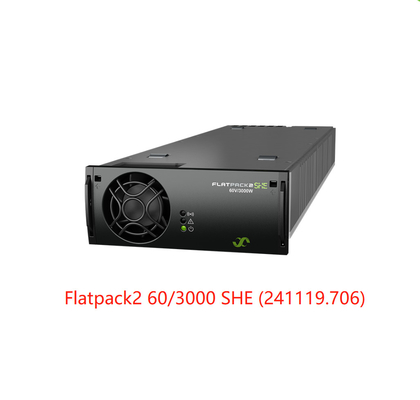

| Flatpack2 60/3000 SHE |
| Модель |
60/3000 СЕ |
| Номер части |
241119.706 |
| Вводные данные |
| Напряжение (номинальный диапазон) |
206 - 264 ВКондиционер |
| Напряжение (рабочий диапазон) |
85 - 264 ВКондиционер |
| Частота |
45 - 66 Гц |
| Максимальный ток |
16 АRMS |
| Защита |
Зажигалка включена, варистор для временной защиты, отключение при VINнаходится вне диапазона |
| Выходные данные |
| Напряжение (по умолчанию) |
67 ВDC |
| Напряжение (регулируемый диапазон) |
54 - 72 ВDC |
| Максимальная мощность, номинальный вход |
3000 Вт |
| Максимальная мощность @VIN= 85 ВКондиционер |
1000 Вт |
| Максимальный ток, @VСнаружи= 60 ВDC |
50 А |
| Текущее распределение |
± 5,0% от максимального тока |
| Регулирование статического напряжения (10-100% нагрузки) |
± 0,5% |
| Динамическое регулирование напряжения |
± 5,0% при изменении нагрузки на 10-90% или 90-10%, время регулирования < 50 мс |
| Время ожидания (3000 Вт нагрузки) |
> 10 ms; выходное напряжение > 52,5 VDC |
| Ripple |
< 150 мВPP, пропускная способность 30 МГц |
|
Защита
|
Выключение от перенапряжения, предохранитель от короткого замыкания, высокая температура, ограничение потока нажатия на горячем подключении, предохранитель |
| Другие спецификации |
| Максимальная эффективность |
970,8 % |
|
Изоляция
|
30,0 кВКондиционер
1.5 кВКондиционер∆ ввод в защитную почву
00,6 кВDC∆ выход на защитную почву
|
|
Сигнализация (красный светодиод)
|
Выключение электрической сети при низкой температуре, выключение электричества при высокой и низкой температуре, сбой ректификатора, выключение перенапряжения на выходе, сбой вентилятора (вызывается в сочетании с высокой внутренней температурой), сигнализация низкого напряжения,Неисправность шины CAN |
| Предупреждения (желтый светодиод) |
Исправитель в режиме снижения мощности, удаленный предел тока активирован, Входное напряжение вне диапазона, мигает при перенапряжении |
| Нормальный (зеленый светодиод) |
Вход и выход OK |
| Рабочая температура (5-95% RH без кондиционирования) |
-40 - 75°C [-40 - 167°F] |
| Максимальная выходная мощность выше temp / to |
3000 Вт @ 45°С / 1800 Вт @ 75°С1) |
|
MTBF (Telcordia SR-332 Iss.3 метод II Случай)
L1)
|
> 1 500 000 часов |
| Размеры [WxHxD] / вес |
109 х 41,0 х 327 мм [4,25 х 1,61 х 13 ¢] / 2,050 кг [4,5 фунта] |
| СТАНДАРТЫ проектирования |
| Электрическая безопасность |
IEC 62368-1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 |
|
ЭМК
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + А1:2011
EN 300 386:v2.1.1, FCC CFR 47 Часть 15:2013
|
|
Экология
|
ETSI EN 300 019: 2-1 (класс 1.2) & 2-2 (класс 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Обычные условия эксплуатации согласно пункту 4 IEC 62040-5-3:20162. Другие условия эксплуатации согласно пункту 4 IEC 62040-5-3:20163, должен быть проинформирован
|
| 1) Когда напряжение входной сети ниже 210 ВRMSтемпературный дерейтинг начнётся при 40 °C и 1500 Вт будет доступно при 75 °C |
