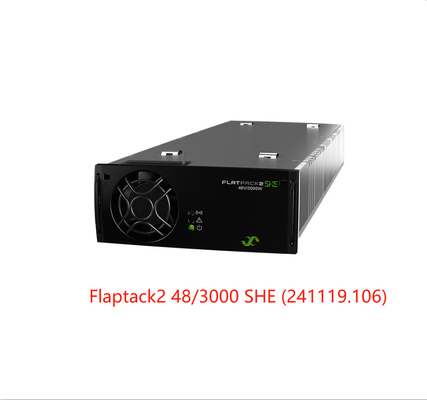

Выпрямители Eltek DC Flatpack2 48/3000 SHE 48 В пост. тока 3000 Вт (Артикул: 241119.106)
Flatpack2 48/3000 SHE
Flatpack2 48/3000 Super HE способствует установлению нового отраслевого стандарта эффективности на рынке электропитания постоянного тока. Обладая КПД 97,8%, Super HE является выпрямителем премиум-класса, особенно подходящим для рынков и применений, где электроэнергия стоит дорого. В сетях, подключенных к сети, срок окупаемости составляет до 2 лет по сравнению со стандартными выпрямителями HE, а в гибридных приложениях еще быстрее.
Выпрямитель Super High Efficiency (SHE) для телекоммуникационных приложений
Flatpack2 3000/48 Super HE полностью совместим с системами Flatpack2 и Flatpack2 HE и может заменить любой модуль Flatpack2 мощностью 3 кВт.
Основные характеристики
- Сверхвысокий КПД - 97,8%
- Высокая плотность мощности - 33 Вт/дюйм3
- Совместимость с существующими системами
- Глобальное соответствие
- Запатентованная технология
- Горячее подключение
Параметры:
|
| Модель |
48/2000 SHE |
48/3000 SHE |
| Артикул |
241115.106 |
241119.106 |
| ВХОДНЫЕ ДАННЫЕ |
| Напряжение (номинальный диапазон) |
185 - 264 ВПерем. ток |
206 - 264 ВПерем. ток |
| Напряжение (рабочий диапазон) |
85 - 264 ВПерем. ток |
| Частота |
45 - 66 Гц |
| Максимальный ток |
11,6 АRMS |
16 АRMS |
| Защита |
Предохранитель в фазе, варистор для защиты от переходных процессов, отключение при выходе VIN за пределы диапазона |
| ВЫХОДНЫЕ ДАННЫЕ |
| Напряжение (по умолчанию) |
53,5 ВПост. ток |
| Напряжение (регулируемый диапазон) |
43,21) - 57,6 ВПост. ток |
| Максимальная мощность, номинальный вход |
2000 Вт |
3000 Вт |
| Максимальная мощность, пониженная при VIN = 85 ВПерем. ток |
850 Вт |
1000 Вт |
| Максимальный ток, при VOUT = 48 ВПост. ток |
41,7 А |
62,5 А |
| Распределение тока |
±5,0% от максимального тока |
| Регулирование статического напряжения (нагрузка 10-100%) |
±0,5% |
| Регулирование динамического напряжения |
±5,0% для изменения нагрузки 10-90% или 90-10%, время регулирования< 50 мс |
| Время удержания, при нагрузке 100% |
>10 мс; выходное напряжение > 42 ВПост. ток |
| Пульсации |
<150 mVPP , полоса пропускания 30 МГц |
|
Защита
|
Отключение при перенапряжении, защита от короткого замыкания, высокая температура, ограничение пускового тока при горячем подключении, предохранитель |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
| Пиковый КПД |
97,8 % |
|
Изоляция
|
3,0 кВПерем. ток – вход-выход
1,5 кВПерем. ток – вход-защитное заземление
0,5 кВПост. ток – выход-защитное заземление
|
|
Сигнализация (красный светодиод)
|
Отключение при низком напряжении сети, отключение при высокой и низкой температуре, сбой выпрямителя, отключение при перенапряжении на выходе, сбой вентилятора, сигнализация низкого напряжения, сбой шины CAN |
|
Предупреждения (желтый светодиод)
|
Выпрямитель в режиме снижения мощности, активировано удаленное ограничение тока, выход напряжения за пределы диапазона, мигание при перенапряжении |
| Нормальный (зеленый светодиод) |
Вход и выход в порядке |
| MTBF (Telcordia SR-332, издание 3, метод II, корпус L1) |
1 900 000 часов |
| Высота над уровнем моря |
До 4000 м |
| Рабочая температура (5 - 95% относительной влажности без конденсации) |
-40 - 75°C [-40 - 167°F ] |
| Максимальная выходная мощность снижается выше температуры / до |
45°C [+113°F] / 1350 Вт |
45°C [+113°F] / 1800 Вт 2) |
| Температура хранения |
-40 to +85°C (-40 to +185°F), влажность 0 - 99% относительной влажности без конденсации |
| Размеры[ШхВхГ] / Вес |
109 x 41,0 x 327 мм [4,25 x 1,61 x 13”] / 2,050 кг [4,5 фунта] |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электрическая безопасность |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 |
|
ЭМС
|
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019
ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Part 15:2020
|
|
Окружающая среда
|
ETSI EN 300 019: 2-1 (класс 1.2), 2-2 (класс 2.3) & 2-3 (части класса 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Нормальные условия эксплуатации в соответствии с IEC 62040-5-3:2016, пункт 4.2. Другие условия эксплуатации в соответствии с IEC 62040-5-3:2016, пункт 4.3, должны быть указаны
|
|
1) Режим ожидания / тестовая эксплуатация (VOUT < 48 ВПост. ток) ограничена для VIN > 230 ВПерем. ток
2) Когда входное напряжение сети ниже 210 ВRMS снижение температуры начнется при 40 °C, и 1500 Вт будут доступны при 75 °C
3) Протестировано в соответствии с температурой, относительной влажностью и вибрацией
|
