| Модель(Примечание 8) |
CMU2 |
CMU2 |
- Р |
|
Выход
|
ЖК-дисплей |
Показать напряжение выхода постоянного тока, ток и состояние каждого ПСУ |
| Указатель светодиодного освещения |
Зеленый: включенный/нормальный Красный: неисправный/необычный |
| Контакт ретрансляции |
Запись.4 |
4 пользовательских программируемых канала, 30В/1А |
| Аналогичный выход |
Запись.4 |
5 пользовательских программируемых каналов, 0-10В |
| Цифровой выход |
Запись.4 |
5 пользовательских программируемых каналов, открытый сигнал коллектора |
|
Ввод
|
Диапазон напряжения |
85 ~ 264VAC; 120-370VDC |
| РАЗНОЖЕНИЕ частоты |
47 ~ 63 Гц |
| В настоящее время |
0.6A / 115VAC 0,4A / 230VAC |
| Аналоговый вход |
Запись.4 |
5 каналов, 0-10В, разрешение 12 бит |
| Цифровой ввод |
Запись.4 |
5 каналов, открытый сигнал коллектора |
|
Функция
|
Наблюдается |
I/P & O/P напряжение, O/P ток, температура, обороты вентилятора в минуту |
| COMM. Интерфейс |
Запись.1 |
PMBus, CANbus, RS-485, RS-232 |
| Слот для SD-карты |
SDHC 32 ГБ Макс. |
| Обновление прошивки |
Обновление может быть сделано с помощью SD-карты или Ethernet |
| Язык интерфейса |
Английский, традиционный/упрощенный китайский |
| ЛОГ |
Запись данных и событий |
| ЗВУЧКА |
Сигнализация, без звука. |
Нажатие кнопки и сигнализация, отключение |
|
КоммуникацияПротоколы
|
PMBUS |
Запись.4 |
PMBus V1.1 |
| CANBUS |
Запись.4 |
CANbus 2.0B |
| Сеть |
Поддержка IEEE802.3, 10/100 базовой сети |
| Карты продления |
Запись.1 |
Карты расширения |
| ETHERNETПоддерживается |
Протоколы |
TCP/IP, NTP, SMTP, Modbus TCP |
| WEB SERVER |
Отображение состояния системы, параметров, записываемых или загружаемых данных |
|
ПРИМЕЧАНИЕКАРТЫ
|
PMBUS |
Запись.7 |
2 порта PMBus, PMBus V1.1 |
| CANBUS |
Запись.7 |
2 порта CANBus, CANBus 2.0B |
| USB/RS-232/RS-485 |
2 порта USB, порт RS-232, порт RS-485 |
|
Выставка
|

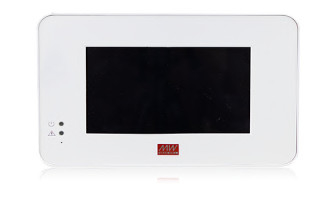

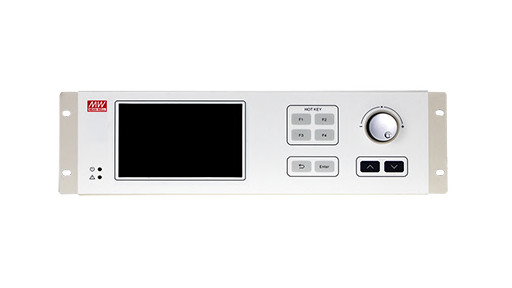

ЖК-панель
|
Запись.2
|
7 дюймовый TFT LCD, разрешение 800x480, емкостная сенсорная панель |
| Подробности настройки см. в руководстве пользователя |
|
Окружающая среда
|
Рабочее время. |
Запись.2 |
-25 ~ +60°C |
| Время хранения. |
-40 ~ +60°C |
| Вибрация |
10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. каждый вдоль осей X, Y, Z |
|
Безопасность и ЭМК
(Примечание 4)
|
Стандарты безопасности |
Удостоверенный по стандарту IEC62368-1, BS EN/EN62368-1 |
| В противостоящее напряжениеЗапись.3 |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC |
| Сопротивление изоляцииЗапись.3 |
O/P-FG:100M Ом / 500VDC / 25°C/ 70% RH |
| ЭМК-эмиссии |
Соответствие стандарту BS EN/EN55032 (CISPR32) Класс B проводности, класс A излучения; BS EN/EN61000-3-2,-3 |
| Иммунитет к электромагнитным поражениям |
Соответствие стандарту EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-1 ((BS EN/EN50082-2), уровень легкой промышленности, критерии А |
|
Другие
|
MTBF |
680K часов минус Telcordia TR/SR-332 (Bellcore) ; 75,9K часов минус MIL-HDBK-217F (25°C) |
| Размер |
245*70*164.2 мм (L*W*H) |
483.6*66.3*132 мм (L*W*H) |
| Опаковка |
1.68кг; 8 штук/14.4кг/2.14CUFT |
2.16 кг; 6 штук / 14 кг / 2.91 CUFT |
| Примечание |
1Зависит от применения.
2LCD может замерзнуть до -20°C.
3. CN36, CN37 считаются О/П.
4Все функции сигнальных разъемов: DIN/DOUT, AIN/AOUT, Relay, RS-232, RS-485, PMBus, CANBus определяются в зависимости от приложения.
- Контроллер считается компонентом, который будет установлен в конечное оборудование.Окончательное оборудование должно быть подтверждено, что все еще соответствует директивам по ЭМК. Для получения руководства о том, как выполнять эти испытания EMC, пожалуйста, обратитесь к ¢EMI испытания компонентов источников питания ¢.(как доступно на http://www.meanwell.com)
- Для питания RTC используются суперконденсаторы, которые могут работать всего 7 дней.До 40 источников питания могут работать параллельно, и возможно до 48 источников питания.
8Заказывать только модели CMU2C-P##, CMU2C-R-P##, CMU2C-C##, CMU2C-R-C## и опциональные CMU2A-#R#.
※ Отказ от ответственности за продукты:для подробной информации, пожалуйстасм. https://www.meanwell.com/serviceDisclaimer.aspx
|
