| Техническая спецификация |
| Модель |

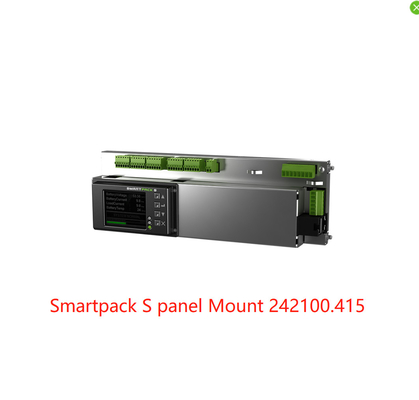

Smartpack S |
| Номер части |
242100.415 |
| Вводные данные |
|
|
| Напряжение (номинальное) |
10 - 75 VDC |
| Заземление выходной системы |
Поддерживает положительные, плавающие и отрицательные распределения. |
| Потребление энергии, максимум - нет реле, максимум - все реле |
3,1W (выключенный дисплей) 5,5W (выключенный дисплей) |
| Системные соединения - Системные мониторы |
|
| Вентилятор напряжения, поддержка напряжения системы |
12 VDC, 24 VDC, 48 VDC и 60 VDC |
| Ощущение тока, поддержка шунта |
0 - 20 мВ и 0 - 60 мВ |
| Мониторинг предохранителя батареи |
Вспомогательный выключатель NO/NC, подъем/снижение |
| Мониторинг предохранителя нагрузки |
Вспомогательный выключатель NO/NC, диодная матрица |
| Выявление неисправностей на земле |
Простое обнаружение мостовой цепи [Толерантность: ±10%, диапазон сигнализации: 25 kΩ 500k Ω] |
| Контроль скорости вентилятора |
Ощущение таксо 0 - 65000 оборотов в минуту [Вход максимум 15 В] |
| Система соединений - управление LVD |
|
|
| Отключить батарею |
1 (запертое или незапертое) |
| Отключение нагрузки |
1 (запертое или незапертое) |
| Входы и выходы |
|
|
| Цифровые конфигурации, входы #1 -6 |
Вспомогательный выключатель: NO/NC
Температура (для НТК-зонды)
|
| Аналоговые конфигурации, входы #1 -4 |
Аналоговое напряжение[±0 - 10В]
Измерение тока ±4-20mA (через внешний 470k Ω резистор)
|
| Аналоговые конфигурации, входы #5 -6 |
Аналоговое напряжение[0 -75V] Измерение симметрии |
| Конфигурации выхода, выходы #1 -6 (сигналы тревоги) |
6x Relay ∆Dry/ Форма C
Конфигурируемая нормально открытая/закрытая [максимальная мощность 75V/2A/60W]
|
| Управление вентилятором |
Аналоговое напряжение [0 - 10В] Выходное течение 0 - 20 мА
Импеданс входа вентилятора минимум 10 к Ω
|
| Электрическая мощность CAN доступна для узлов Eltek CAN |
500 мА |
| Интерфейс пользователя |
|
| Местные |
2.2 TFT 65k Цветовой дисплей, разрешение QVGA, 4 клавиши |
| Порт Ethernet |
10/ 100 BASE- T (HP Auto MDI/ MDI- X)
Протоколы IP: HTTP / SSL, SNMP v3, MODBUS TCP и pComm UDP (PowerSuite)
|
| Серийный порт |
RS-232 и RS-485 на разъеме RJ11
Серийные протоколы: MODBUS RTU, Modem Call-Back/SMS reporting (PSTN или GSM), COMLI, CSCP и pComm (PowerSuite)
|
| Общие спецификации |
|
| Размеры (WxHxD*) * глубина за панелью |
232.2 x 76,2 x 33,0 мм (9,1 x 3 x 1,3 ) |
| Температурный диапазон |
Работают от -20 до +65 ̊C (-40 до 149 ̊F) |
| СТАНДАРТЫ проектирования |
|
| Электрическая безопасность |
UL 60950 -1-3 издание, EN 60950 -1-3 издание |
| ЭМК |
ETSI EN 300 386 В.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC Часть 15 Подчасть 109
|
| Экология |
ETSI EN 300 019: 2-1 (класс 1.2), 2-2 (класс 2.3) и 2-3 (класс 3.2)
Соответствует требованиям ROHS
|
|
