| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Модель |

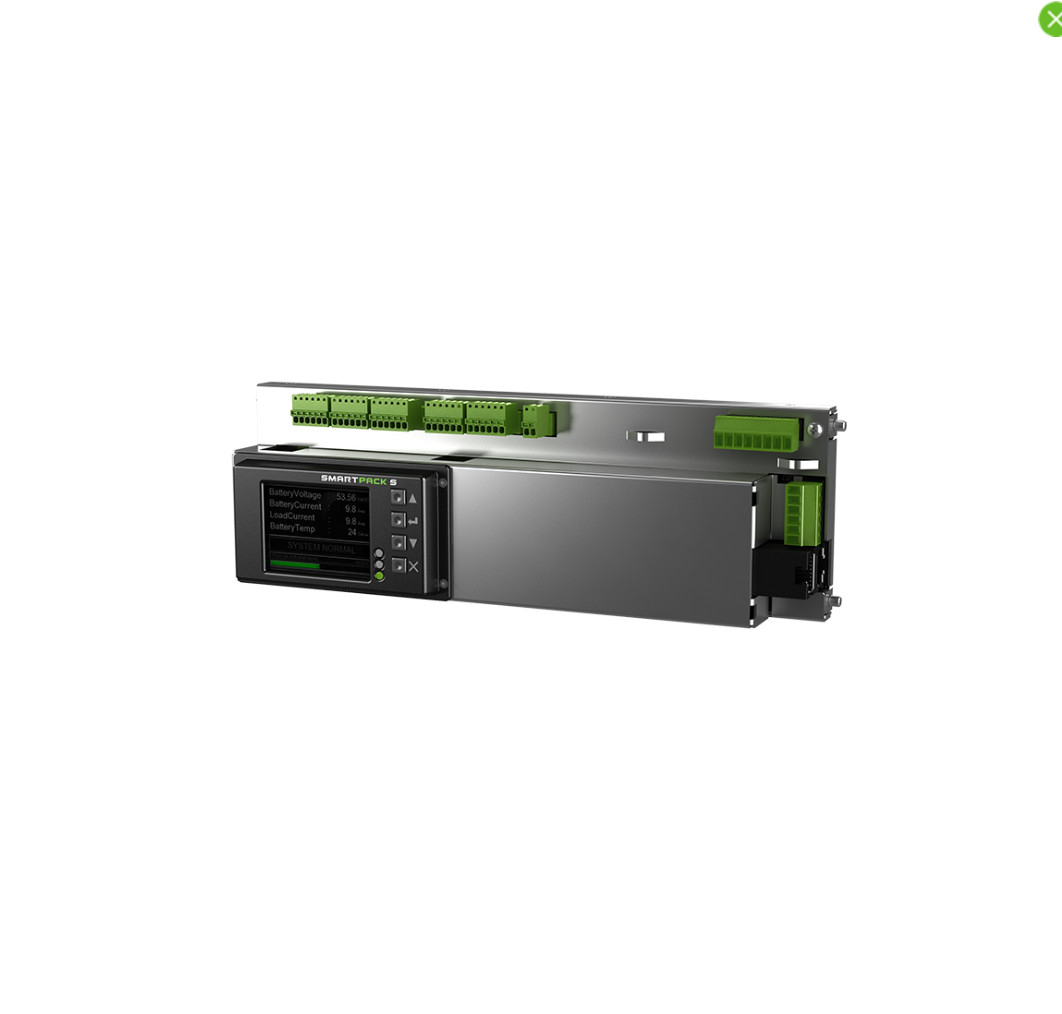

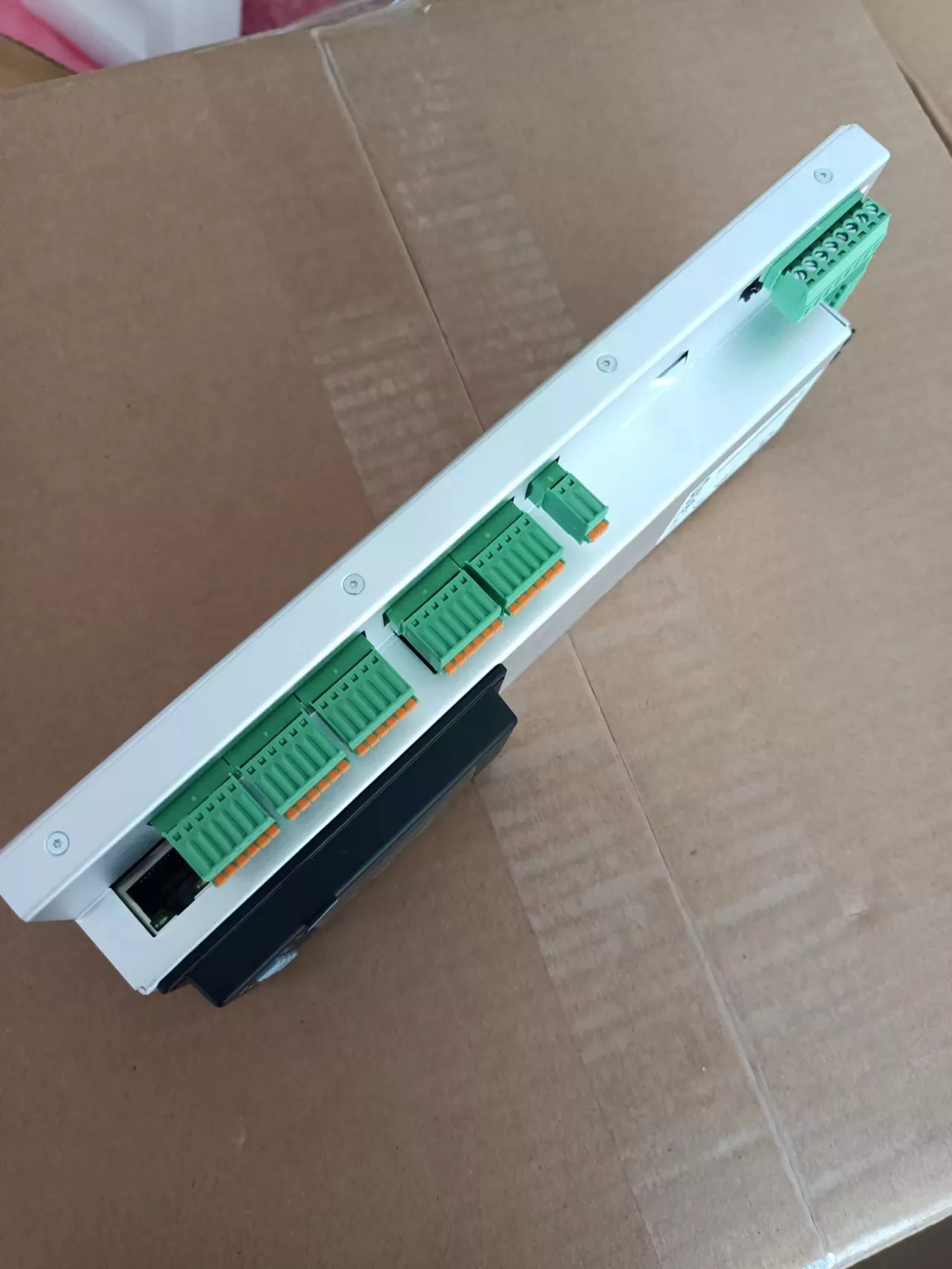

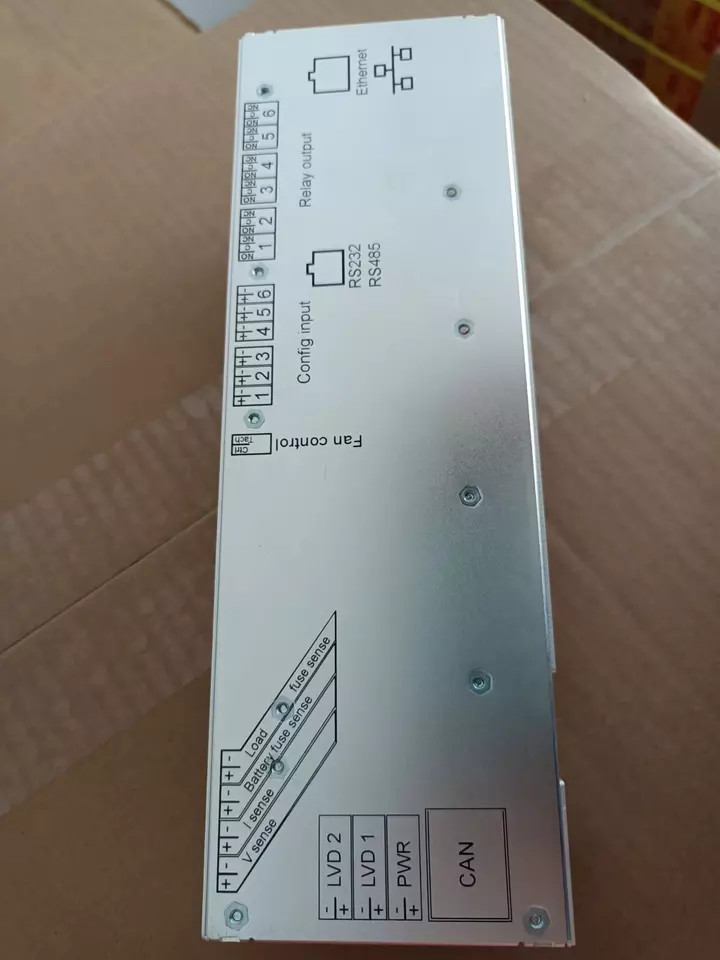

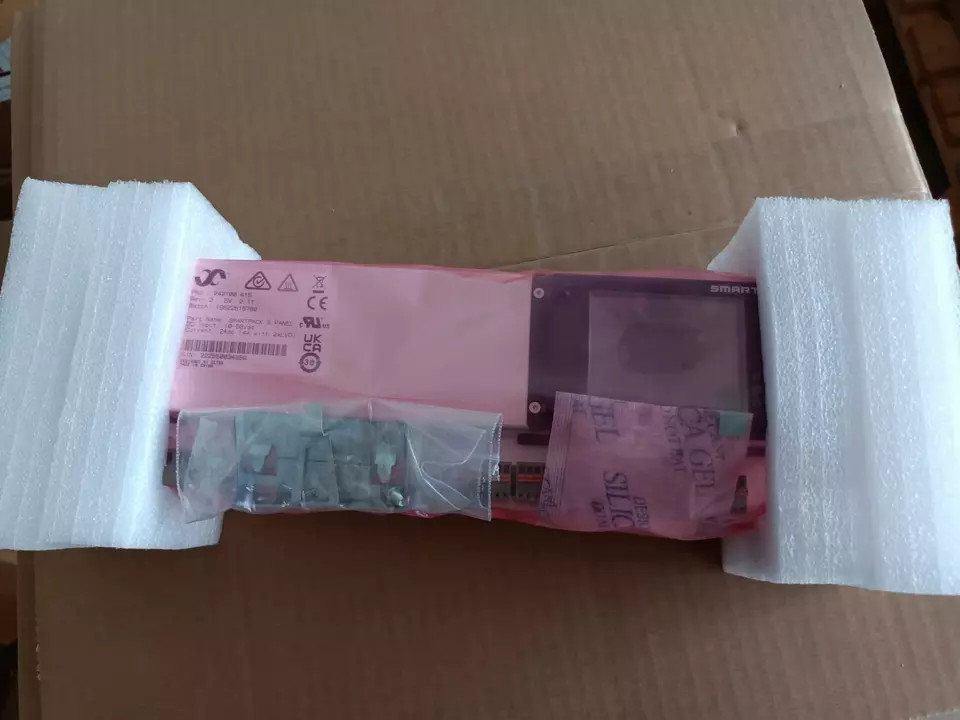

Smartpack S |
| Номер детали |
242100.410 |
| ВХОДНЫЕ ДАННЫЕ |
|
|
| Напряжение (номинальное) |
10 - 75 В постоянного тока |
| Потребляемая мощность, макс. – реле неактивны; макс. – все реле активны |
3,1 Вт (дисплей в спящем режиме); 5,5 Вт (дисплей включен) |
| СИСТЕМНЫЕ ПОДКЛЮЧЕНИЯ – СИСТЕМНЫЕ МОНИТОРЫ |
|
| Измерение напряжения, поддержка системного напряжения |
12 В постоянного тока, 24 В постоянного тока, 48 В постоянного тока и 60 В постоянного тока |
| Измерение тока, поддержка шунта |
0 - 20 мВ и 0 - 60 мВ |
| Мониторинг предохранителя аккумулятора |
Вспомогательный переключатель НЗ/НО, подтягивающий/стягивающий резистор |
| Мониторинг предохранителя нагрузки |
Вспомогательный переключатель НЗ/НО, диодная матрица, подтягивающий/стягивающий резистор |
| Обнаружение замыкания на землю |
Обнаружение простой мостовой схемы |
| СИСТЕМНЫЕ ПОДКЛЮЧЕНИЯ – УПРАВЛЕНИЕ LVD |
|
| Отключение аккумулятора |
1 (поддерживается фиксация или отсутствие фиксации) |
| Отключение нагрузки |
1 (поддерживается фиксация или отсутствие фиксации) |
| ВХОДЫ И ВЫХОДЫ |
|
|
| Цифровые конфигурации, входы № 1-6 |
Вспомогательный переключатель: НЗ/НО |
| Аналоговые конфигурации, входы № 1-4 |
Аналоговое напряжение [±0 - 10 В]
Измерение тока ±4-20 мА (через внешний резистор 470 кОм); Температура (для датчика NTC)
|
| Аналоговые конфигурации, входы № 5-6 |
Аналоговое напряжение [0-75 В]; Измерение симметрии |
| Конфигурации выходов, выходы № 1-6 (сигналы тревоги) |
6x Реле – Сухие контакты / Форма C
Конфигурируемые нормально разомкнутые/замкнутые [Макс. мощность 75 В/2 А/60 Вт]
|
| ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС |
|
| Локальный |
2,2-дюймовый TFT-дисплей с 65 тыс. цветов, разрешение QVGA
4 кнопки
|
| Порт Ethernet |
10/100 BASE-T
HP Auto MDI/MDI-X
IP-протоколы: HTTP / SSL, SNMP v3, MODBUS TCP и pComm UDP (PowerSuite)
|
| Последовательный порт |
RS-232 и RS-485 на разъеме RJ11
Последовательные протоколы: MODBUS RTU, модемный обратный вызов/SMS-отчетность (PSTN или GSM), COMLI, CSCP и pComm (PowerSuite)
|
| ОБЩИЕ ХАРАКТЕРИСТИКИ |
|
| Размеры (ШxВxГ) |
72,2 x 43,0 x 220,7 мм (2,8 x 1,7 x 8,7 дюйма) |
| Диапазон температур |
Рабочая: от -20 до +65 °C (от -4 до 149 °F) |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
|
| Электробезопасность |
UL 60950-1-33-еиздание, EN 60950-1-33-еиздание |
| ЭМС |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC Part 15 Subpart 109
|
| Морские*) |
DNVGL-CG-03391) |
| Окружающая среда |
ETSI EN 300 019: 2-1 (Класс 1.2), 2-2 (Класс 2.3) и 2-3 (Класс 3.2)
Соответствие RoHS
|
| 1) Действительно только для номера детали 242100.410M |
