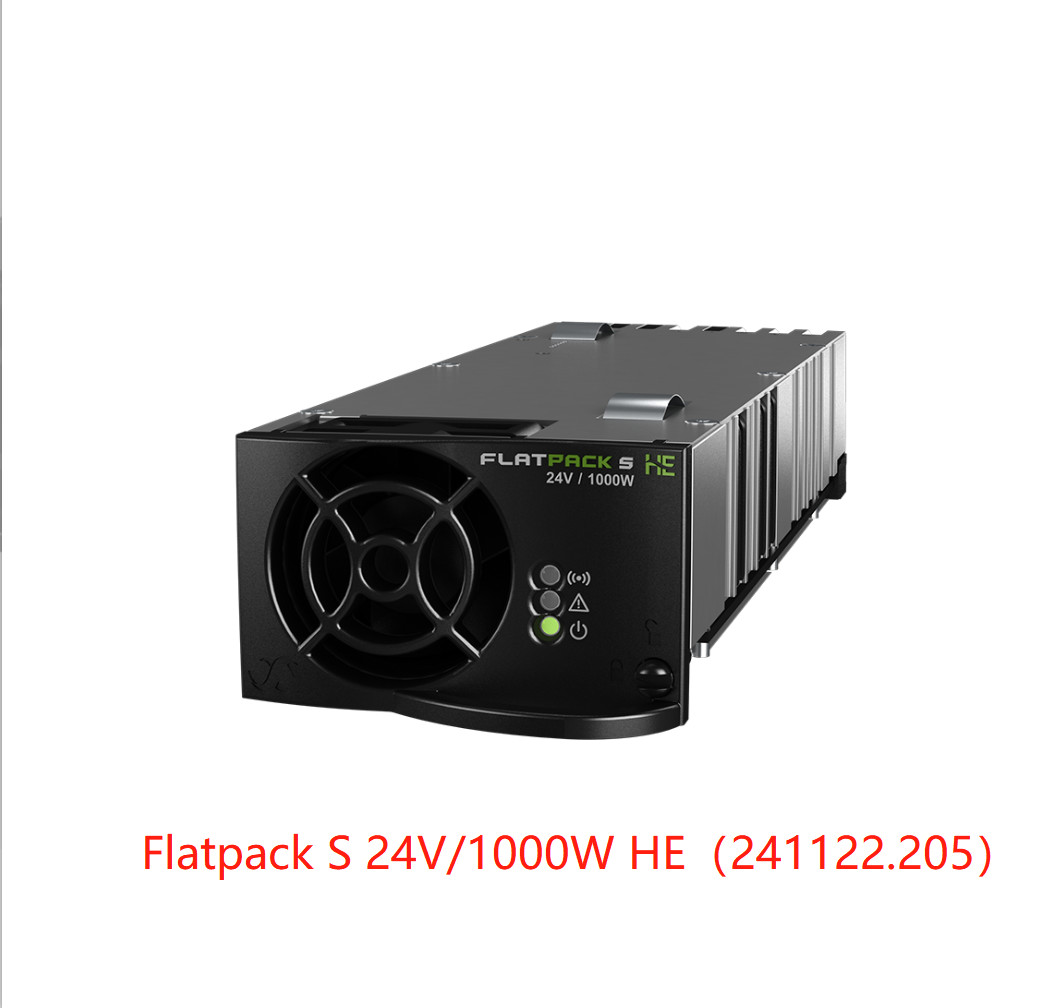

Модуль ректификатора Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (недостаточный номер:241122.205)
Flatpack S 24V/1000W HE
Приложения на этих рынках требуют современных, надежных и безопасных систем постоянного тока.Широкий диапазон температур работы и превосходная надежность в его небольшом глубоком корпусе 217 мм.
Компактный и надежный выпрямитель для железнодорожных и энергетических сетей
Используемые в стойке 3U с контроллером Smartpack S, выпрямители Flatpack S охватывают приложения от 2 до 8 кВт с использованием минимального пространства, менее 18 литров, и низкой теплоотдачи.
Ключевые особенности
- Небольшие
- Короткий
- Плотность мощности, 26 Вт/дюйм3
- Высокая эффективность
- Защита от ОР при выходе
- Горячее подключение
Параметры:
|
| Модель |
Плоская упаковка S 24/1000 HE |
| Номер части |
241122.205 |
| Вводные данные |
| Напряжение (номинальный диапазон) |
185 ВAC/DC- 305 ВКондиционер/ 300 ВDC |
| Напряжение (рабочий диапазон) |
85 ВAC/DC- 305 ВКондиционер/ 300 ВDC |
| Частота (номинальная / диапазон) |
45 - 66 Гц / постоянный ток |
| Максимальный ток |
5.9 АRMS |
| Фактор мощности |
> 0,99 при 50% нагрузки или более |
| Защита |
Зажигалка
Выключение выше 305 ВКондиционер/ 300 ВDC
|
| Выходные данные |
| Напряжение (по умолчанию) |
26.7 ВDC |
| Напряжение (регулируемый диапазон) |
21 - 29 ВDC |
| Максимальная мощность, номинальный вход |
1000 Вт |
| Максимальная мощность, @ 85 ВAC/DC |
440 Вт |
| Максимальный ток |
41.7 А (@V)Снаружи< 24 ВDC) |
| Текущее распределение |
± 5% максимального тока от 10 до 100% нагрузки |
| Регулирование статического напряжения (10-100% нагрузки) |
± 0,5% |
| Динамическое регулирование напряжения |
± 5,0% при изменении нагрузки на 10-90% или 90-10%, время регулирования < 50 мс |
| Время задержки |
> 20 мс; выходное напряжение > 21 ВDC |
| Ripple |
< 150 мВPP, пропускная способность 30 МГц |
|
Защита
|
Блокирующий или блокирующий диод, защита от короткого замыкания, защита от перенапряжения и защита от высокой температуры |
| Другие спецификации |
| Максимальная эффективность |
920,5% |
| Изоляция |
30,0 кВКондиционер- вход и выход, 1,5 кВКондиционер- входная земля, 0,5 кВDC- выходная земля |
| Сигнализация (красный светодиод) |
Выключение электрической сети на низком напряжении, выключение электричества на высокой и низкой температуре, сбой ректификатора, выключение электрической сети на выходе при перенапряжении, сбой вентилятора, выключение электрической сети на низком напряжении, сбой шины CAN |
| Предупреждения (желтый светодиод) |
Исправитель в режиме отключения питания, удаленный ограничитель тока батареи активирован, Входное напряжение вне диапазона, мигает при перенапряжении |
| Нормальный (зеленый светодиод) |
Вход и выход OK |
| Реле потенциальной тревоги (обычно закрыто) |
Открывается при сигнализации и отключении электросети |
| MTBF (Telcordia SR-232 Iss.3 Meth. II дело L1) |
> 1 975 044 (@ Tокружающая среда: 25 °C) |
| Рабочая температура (5-95% RH без кондиционирования) |
- 40 - 85°C [-40 - 185°F] |
| Максимальная выходная мощность выше temp / to |
45°C [+113°F] / 400 Вт |
| Температура хранения |
-40 до +85°C (-40 до +185°F), влажность 0 - 99% RH неконденсирующая |
| Размеры [WxHxD] / вес |
72 x 41,5 x 217 мм (2,83 x 1,63 x 8,54 ‰) / < 850 г (1,9 фунта) |
| СТАНДАРТЫ проектирования |
|
Электрическая безопасность
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 МЭК 60950-1:2013, UL 60950-1:2014 |
|
ЭМК
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + А1:2011, ТС
61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Часть 15:2013
|
| Морской |
DNVGL-CG-03391), сертификат ABS PDA1) |
|
Экология
|
ETSI EN 300 019: 2-1 (класс 1.2) & 2-2 (класс 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Обычные условия эксплуатации согласно пункту 4 IEC 62040-5-3:20162. Другие условия эксплуатации согласно пункту 4 IEC 62040-5-3:20163, должен быть проинформирован
|
| 1) действителен только для номера части 241122.205M |
