| Модель |

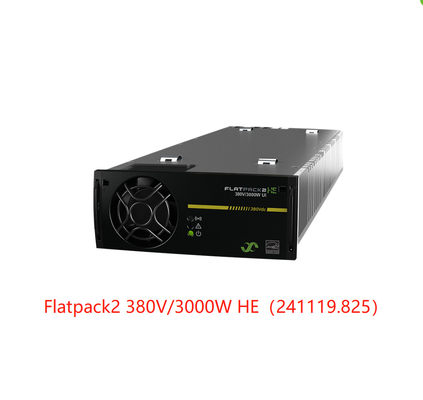

Flatpack2 380/3000 HE (UI) |
| Номер детали |
241119.825 |
| ВХОДНЫЕ ДАННЫЕ |
| Напряжение (номинальное) |
176 - 277 В перем. тока / 260 - 400 В пост. тока¹ |
| Напряжение (диапазон) |
85 - 305 В перем. тока / 260 - 410 В пост. тока¹ |
| Частота |
45 - 66 Гц / 15 - 18,5 Гц² / пост. ток¹ |
| Ток (максимальный) при номинальном входном напряжении, полная нагрузка |
18,2 А (среднеквадр. значение) |
| Коэффициент мощности |
> 0,99 при нагрузке 50% или более |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
Предохранитель в L и N, варистор, отключение при выходе VIN за пределы диапазона |
| ВЫХОДНЫЕ ДАННЫЕ |
| Напряжение (по умолчанию) |
381 В пост. тока |
| Напряжение (регулируемый диапазон) |
300 - 400 В пост. тока |
| Поддерживаемые свинцово-кислотные аккумуляторы |
156 - 168³ |
| Мощность непрерывная (максимальная) |
3000 Вт |
| Мощность при 85 В перем. тока / 85 В пост. тока |
1200 Вт |
| Ток непрерывный (максимальный) |
9 А (при VOUT < 336 В пост. тока) / 7,9 А (при VOUT = 381 В пост. тока)Распределение тока (нагрузка от 10 до 100%) |
| ±5% от максимального тока при нагрузке от 10 до 100% |
Статическая регулировка напряжения (нагрузка от 10 до 100%) |
| ±0,5% |
Динамическая регулировка напряжения |
| ±2,0% при изменении нагрузки от 10-90% или 90-10%, время регулировки < 10 мс⁵ |
Время удержания> 20 мс; выходное напряжение > 300 В пост. тока при нагрузке 1500 Вт |
| Пульсации |
< 1000 мВ пик-пик, полоса пропускания 30 МГц |
| Защита |
Отключение при перенапряжении, горячая замена - ограничение пускового тока, диод ORing, предохранитель⁵, защита от короткого замыкания, защита от высокой температуры, отключение при перегрузке⁴ |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
Эффективность при входном напряжении 230 В перем. тока / 380 В пост. тока |
| 96,2% / 96,6% |
| Изоляция |
3,0 кВ перем. тока - вход-выход, 1,5 кВ перем. тока - вход-земля, 1,5 кВ пост. тока - выход-земля, 3,0 кВ перем. тока - CAN-первичная, 3,0 кВ перем. тока - CAN-вторичная |
| Сигналы тревоги (красный светодиод) |
Отключение при низком напряжении сети, отключение при высокой и низкой температуре, отказ выпрямителя, отключение при перенапряжении на выходе, отказ вентилятора, сигнал низкого напряжения, отказ шины CAN |
| Предупреждения (желтый светодиод) |
Выпрямитель в режиме снижения мощности, активировано удаленное ограничение тока аккумулятора, входное напряжение вне диапазона, мигание при перенапряжении |
| Нормальный режим (зеленый светодиод) |
Вход и выход в норме |
| Акустический шум при номинальном входном напряжении и полной нагрузке |
< 40 дБА при температуре окружающей среды |
| < 25°C / 40°C |
Среднее время наработки на отказ (MTBF) (по Telcordia SR-232 Iss.3 Meth. II Case L1)2 291 210 ч (при температуре окружающей среды = 25°C)<58dBA @ Tambient>Рабочая температура |
| -40 до +75°C (-40 до +167°F), влажность 5 - 95% относительной влажности без конденсации. Выходная мощность снижается линейно с 3000 Вт при 50°C (122°F) до 980 Вт при 75°C (167°F) |
Температура хранения |
| -40 до +85°C (-40 до +185°F), влажность 0 - 99% относительной влажности без конденсации |
Размеры [ШxВxГ] / Вес |
| 109 x 41,5 x 327 мм (4,25 x 1,69 x 13 дюймов) / < 1,95 кг (4,3 фунта) |
СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электробезопасность |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 No. 60950-1-07Электромагнитная совместимость (ЭМС) |
| EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010, IEC61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 Part 15:2013 |
| Окружающая среда |
Испытано согласно: ETSI EN 300 019: 2-1 (Класс 1.2) и 2-2 (Класс 2.3) Нормальные условия эксплуатации согласно IEC 62040-5-3:2016 раздел 4.2. Другие условия эксплуатации согласно IEC 62040-5-3:2016 раздел 4.3, должны быть согласованы 2011/65/EU (RoHS) и 2012/19/EU (WEEE) |
| Примечания: |
¹ Поддержка входа постоянного тока начиная с ревизии 7, внедренной через номер детали 241119.825IA. Поддержка более низких напряжений постоянного тока по запросу |
| ² Диапазон частот 16 2/3 Гц поддерживается только для 230 В перем. тока +/-15%. Максимальная доступная мощность снижена до 1000 Вт |
³ для 156 ячеек минимальное испытательное напряжение составляет 1,923 В/ячейку. Для 168 ячеек максимальное напряжение ускорения составляет 2,38 В/ячейку |
