| Модель |
110 / 2000 HE WOR |

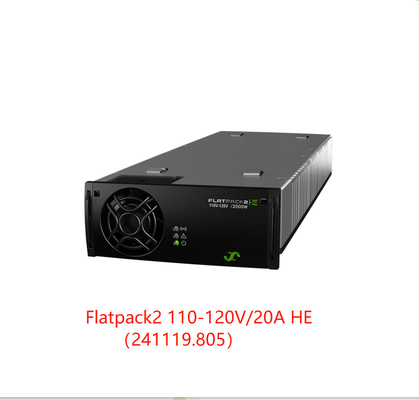

110-120 / 20A HE |
| Артикул |
241115.805 |
241119.805 |
| ВХОДНЫЕ ДАННЫЕ |
| Диапазон напряжения (номинальный) |
185 - 275 В переменного/постоянного тока |
176 - 277 В переменного тока 1) |
| Диапазон напряжения |
85 - 300 В переменного/постоянного тока |
85 - 305 В переменного тока 1)
C
|
| Частота |
0 - 66 Гц |
45 - 66 Гц |
| Максимальный ток |
11,9 А СКЗ |
18,64 А СКЗ |
| Коэффициент мощности |
0,99 (при нагрузке 50-100%) |
0,99 (при нагрузке 50-100%) |
| THD (при 230 В переменного тока) |
< 5 % (при полной нагрузке) |
< 4 % (при полной нагрузке) |
| Защита |
Варистор для защиты от переходных процессов, предохранитель в обеих линиях, отключение при напряжении выше 300/305 В |
| ВЫХОДНЫЕ ДАННЫЕ |
| Напряжение по умолчанию |
122,5 В постоянного тока |
| Диапазон напряжения |
89,22) - 171,6 В постоянного тока |
90,02) - 151,25 В постоянного тока 1)
C
|
| # Поддерживаемые элементы Pb (1,8 - 2,4 В постоянного тока/элемент) |
54 - 71 |
54 -60 |
| # Поддерживаемые элементы NiCad (1,05 - 1,65 В постоянного тока/элемент) |
85 - 104 |
86 - 91 |
| Максимальная мощность, номинальный вход |
2000 Вт |
3025 Вт1) |
| Максимальная мощность, вход 85 В |
850 Вт |
1280 Вт |
| Максимальный ток |
16,7 А |
20 А |
| Время удержания, напряжение по умолчанию и нагрузка 1500 Вт |
20 мс, VOUT > 99,7 В постоянного тока |
10 мс, VOUT > 99,7 В постоянного тока |
| Распределение тока |
±5% от максимального тока от 10 до 100% нагрузки |
| Статическая регулировка напряжения |
±0,5% от 10% до 100% нагрузки и номинального входного напряжения |
| Динамическая регулировка напряжения |
±5,0% для изменения нагрузки 10-80% или 80-10%, время регулирования< 50 мс |
| Пульсации и шум, полоса пропускания 30 МГц |
< 500 мВ PP |
| Защита |
Отключение при перенапряжении, защита от короткого замыкания, высокая температура, ограничение пускового тока при горячем подключении, диод ORing |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
| Эффективность |
> 94% |
> 94% |
| Изоляция |
3,0 кВ переменного тока – вход и выход, 1,5 кВ переменного тока – вход заземление, 1,5 кВ постоянного тока – выход заземление 3 кВ переменного тока CAN – вход, 3 кВ переменного тока CAN – выход |

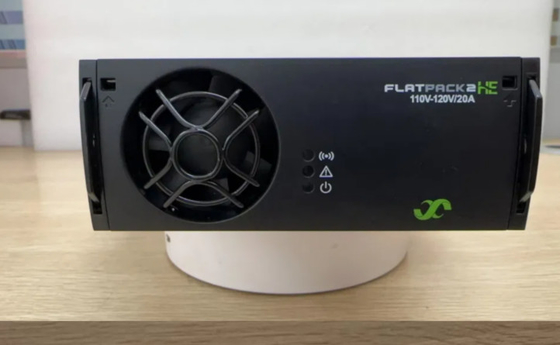

| Сигнализация (красный светодиод) |
Отключение при низком напряжении сети, отключение при высокой и низкой температуре, сбой выпрямителя, отключение при перенапряжении на выходе, сбой вентилятора, сигнализация низкого напряжения, сбой шины CAN |
| Предупреждения (желтый светодиод) |
Выпрямитель в режиме снижения мощности, активировано ограничение тока удаленной батареи, выход напряжения за пределы диапазона, мигание при перенапряжении |
| Нормальный режим (зеленый светодиод) |
Вход и выход в порядке |
| MTBF (Telcordia SR-332, выпуск I, метод III (a)) |
>391 000 ч (при T AMBIENT= 25°C) |
>400 000 ч (при T AMBIENT= 25°C) |
| Рабочая температура (5 - 95% относительной влажности без конденсации) Снижение выходной мощности выше температуры / до |
-40 to +75°C [ -40 to +167°F]
+55°C / 1350W @ +75°C
|
-40 to +75°C [ -40 to +167°F]
+50°C / 1150 W @ +75°C
|
| Температура хранения |
-40 to +85°C (-40 to +185°F), влажность 0 - 99% относительной влажности без конденсации |
| Размеры [ШхВхГ] / Вес |
109 x 41,5 x 327 мм (ШхВхГ) [4,25 x 1,69 x 13”] / 1,950 кг [4,3 фунта] |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электрическая безопасность |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| ЭМС |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Гармоники сети |
EN 61000 -3-2 |
| Окружающая среда |
ETSI EN 300 019: 2-1 (Класс 1.2), 2-2 (Класс 2.3) & 2-3 (Класс 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Соответствие морским стандартам
(ЭМС класс B с фильтром переменного тока)
|
Правила DnV для классификации судов, высокоскоростных и легких судов и оффшорные стандарты DnV |
-
|
|
1) Спецификация действительна для версии HW 2 и новее. Для более старых версий см. DS:24111x.805.DS3 ver1.
2) Выходное напряжение будет увеличиваться при малых нагрузках (< 1,6 А)
|
