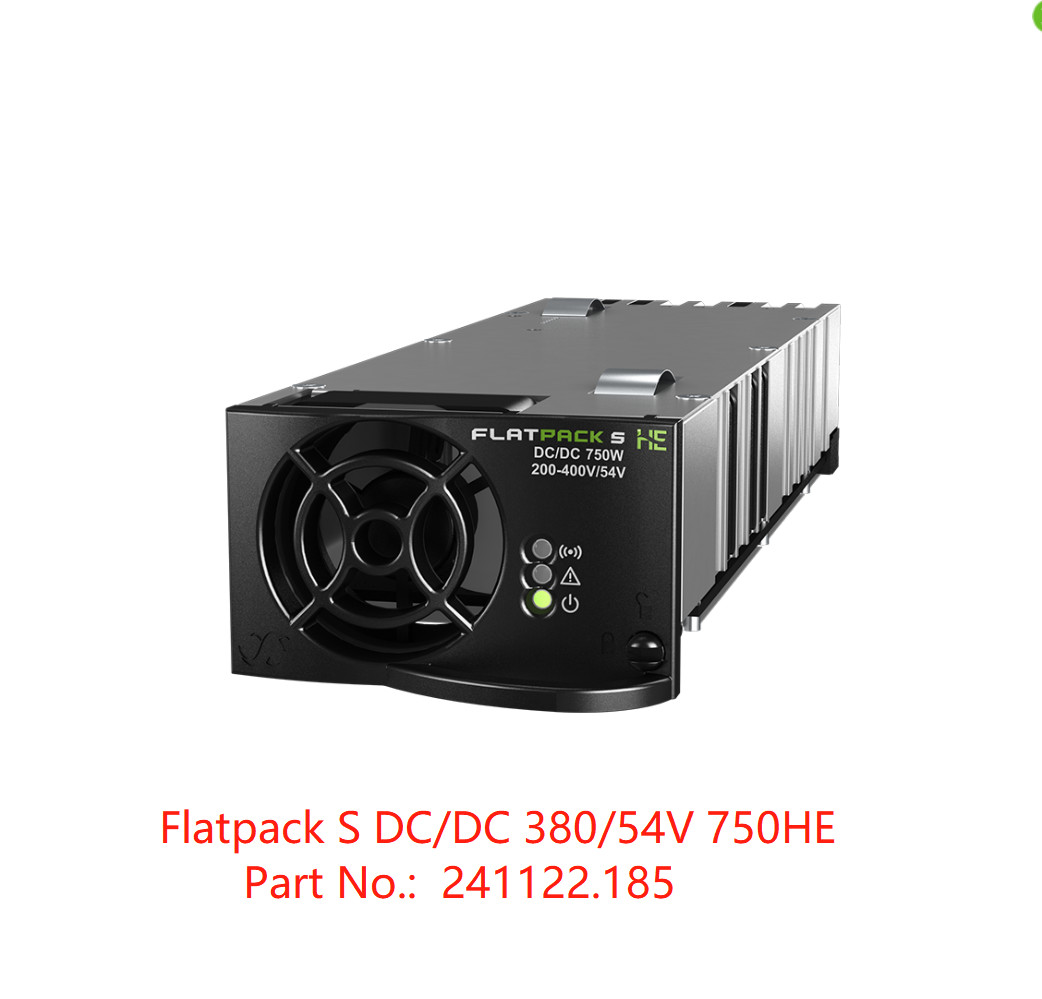

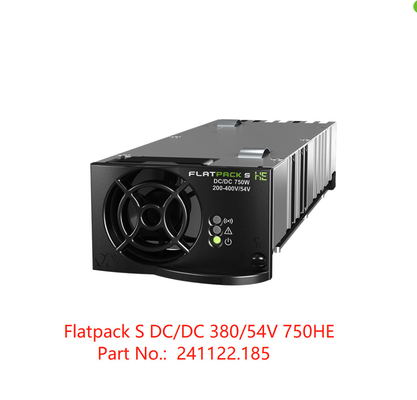

Eltek Flatpack S DC/DC 380/54V 750HE преобразователь компактный преобразователь HE для небольших и средних телеком 241122.185
Eltek Flatpack S DC/DC 380/54V 750HE преобразователь компактный преобразователь HE для малых и средних телекоммуникационных приложений (No части 241122.185)
Преобразователь Flatpack S DC/DC включает в себя спецификации телекоммуникаций, высокую эффективность, защиту от выхода и высокую мощность в небольшом, 217 мм глубоком ящике.Его высокая эффективность способствует общей эффективности удаленного питания постоянным током и, следовательно, также деловой случай для
Его небольшие размеры делают его идеальным для интеграции в пользовательские стойки серверов.
Ключевые особенности:
Ключевые особенности
• МОЛОЙ
• Краткий
• Плотность питания ¥ 19,5 Вт/см3
• Высокая эффективность
• ОПРЕЧЕНИЕ ОРИНГА на выходе
• ГРЕЗОВОЙ ПЛУГГГАБЛ
• Ключевое значение напряжения и мощности
Применение
Телекоммуникации - фиксированные
• Дистанционный преобразователь для DSLAM
ТЕЛЕКОМУНИКА Ь МОБИЛЬНАЯ / БЕЗДВЕТНАЯ
• Распределенные антенные системы
• Расширитель дальности действия для дистанционных радиоголовок
Центры обработки данных
• Преобразование мощности фронт-энда/в раке
Параметры:
|
Конвертор Flatpack S DC/DC
|
| Модель |
Flatpack S DCDC 380/54 750 |
| Номер части |
241122.185 |
| Вводные данные |
| Напряжение (номинальное) |
300 - 400 VDC |
| Напряжение (рабочий диапазон) |
200 - 400 VDC |
| Ток (максимальный) |
2.9 ADC |
| Защита |
Зажигалка в положительном и отрицательном полярности нечувствителен отключение выше 410 VDC |
| Выходные данные |
| Напряжение (фиксированное) |
54 VDC |
| Мощность (максимальная) @ номинальный вход |
750 Вт |
| Мощность (максимальная) @ 200 ВДС |
500 Вт |
| Текущий (максимальный) @ номинальный вход |
13.8 A (@VOUT < 54 VDC) |
| Время ожидания, максимальная выходная мощность |
> 10 ms; выходная напряженность > 41 VDC |
| Распределение тока (10 - 100% нагрузки) |
± 5% максимального тока от 10 до 100% нагрузки |
| Регулирование статического напряжения (10 - 100% нагрузки) |
± 0,5% |
| Динамическое регулирование напряжения |
± 5,0% при изменении нагрузки на 10-90% или 90-10%, время регулирования < 50 мс |
| Ripple |
< 150 мВПП, пропускная способность 30 МГц |
| Защита |
ORing FET |
|
Против короткого замыкания |
|
Защита от высоких температур |
|
Перенапряжение отключение |
| Другие спецификации |
| Эффективность |
> 96 % |
| Изоляция |
4.2 кВДС - вход на выход
2.25 kVDC - вход на землю 710 VDC - выход на землю
|
| Сигнализация: красный светодиод |
Низкое и высокое входное напряжение, Высокая и низкая температура отключения, Неисправность исправляющего,
Перенапряжение отключается при выходе, отказ вентилятора при остановке вентилятора, сигнализация о низком выходном напряжении, отказ шины CAN
|
| Предупреждения: Желтый светодиод |
Преобразователь в режиме отключения мощности, Удалённый выходный ток ограничения активирован, Входное напряжение вне диапазона, мигает при перенапряжении, Потеря связи CAN с контроллером |
| Нормальная работа: зеленый светодиод |
| Реле сигнализации (НЕТ - открывается при отключении энергии) |
Открывается при сигнализации1)и отсутствующее входное напряжение. |
| MTBF (метод III (a) Telcordia SR-332 выпуск I) |
> 350 000 (@ Температура: 25 °C) |
|
Рабочая температура (5-95% RH n.s. hum.)
Максимальная выходная мощность выше temp / to
|
-40 до + 85°C [-40 до + 185°F]
60°С / 500Вт @ 70°С / 125Вт @ 85°С
|
| Температура хранения |
-40 до +85°C (-40 до +185°F), влажность 0 - 99% RH неконденсирующая |
| Размеры [WxHxD] / вес |
72 х 40 х 217 мм2)(2,84 х 1,57 х 8,54 ‰)2)/ < 850 г (1, 9 фунтов) |
| СТАНДАРТЫ проектирования |
| Электрическая безопасность |
UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| ЭМК |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Часть 15:2013
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + А1:2010, - 6-4:2007 + А1:2010
|
| Экология |
ETSI EN 300 019: 2-1 (класс 1.2), 2-2 (класс 2.3) и 2-3 (класс 3.2)
Соответствует требованиям RoHS (2011/65/EU) и WEEE (2002/96/EC)
|
|
1) для сигналов отключения при высокой и низкой температуре и отключения вентилятора реле откроется не менее 5 с до отключения модуля
2) включая глубину ручки 234 мм [9.21"] и высоту 42 мм [1.65"]
|
