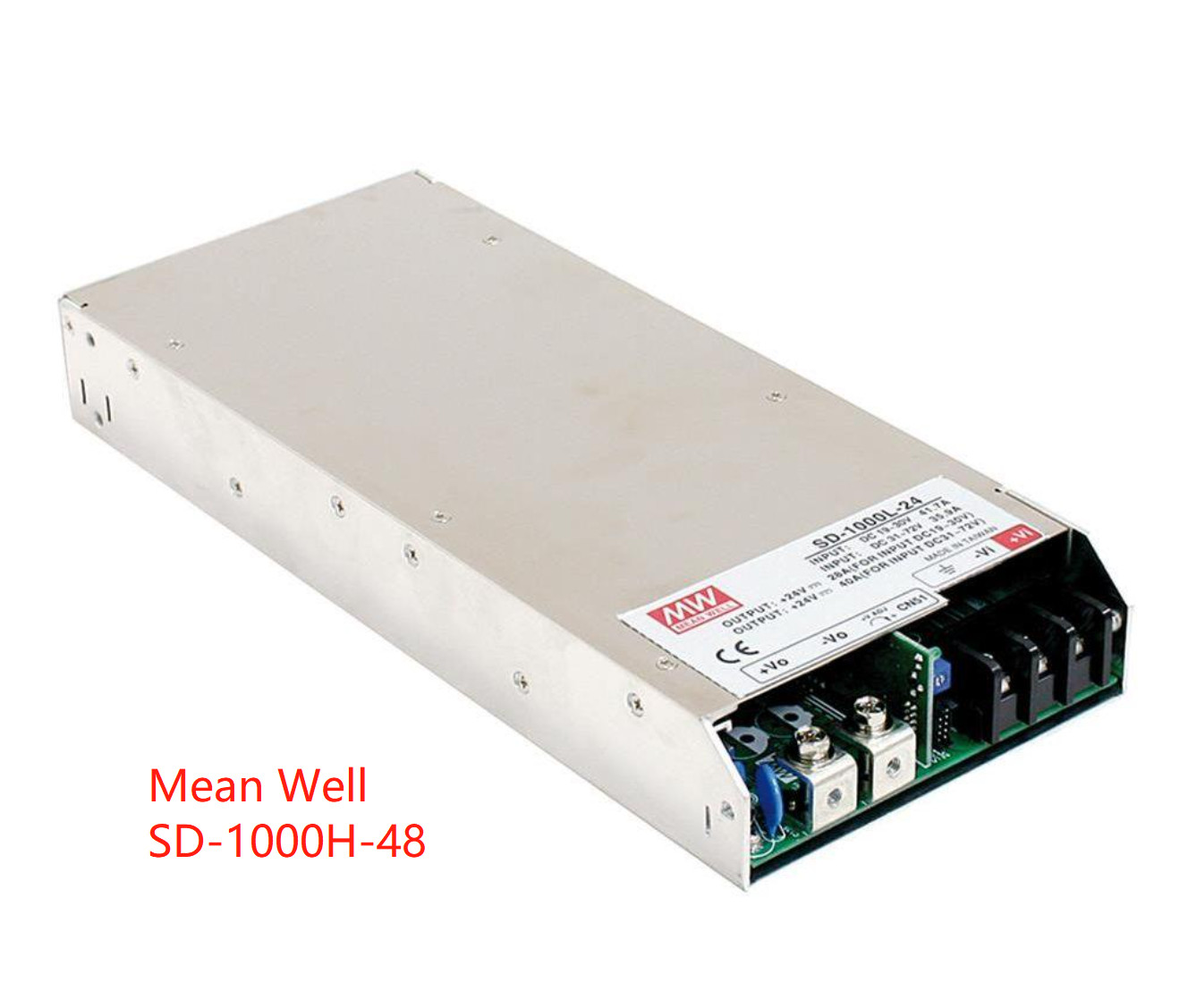

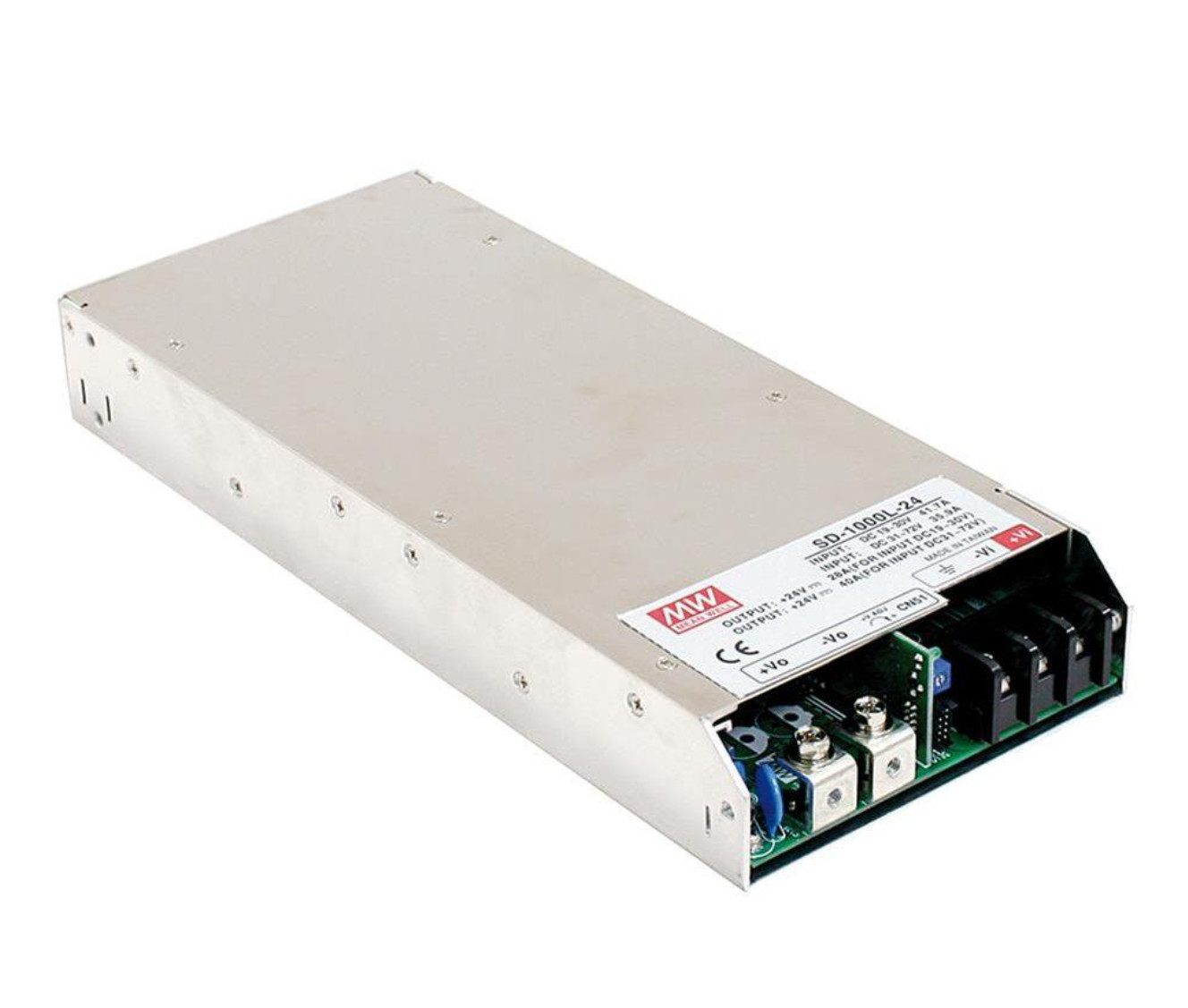

Модуль SD-1000H-48 48Vdc 1000W электропитания Meanwell 1.15CUFT

1 часть
MOQ
1 USD
цена
Модуль SD-1000H-48 48Vdc 1000W электропитания Meanwell 1.15CUFT
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Бренд: Середина хорошо
Название продукта: Конвертер DC /DC
Модельное имя: SD-1000H-48
Входной сигнал DC: 19 | 72VDC
Сила выхода DC: 12V/24V/48V
Защита: над нагрузкой над voltgae
Работая Temp.: -10 | +60℃ (см. «Derating кривая»)
Работая влажность: 20 | не-конденсировать RH 90%
Хранение: -20 | +85℃, 10 | RH 95%
размер: 295*127*41mm (L*W*H)
Вес: 1.94Kg; 6pcs/12.6Kg/1.15CUFT
Выделить:

Модуль 48Vdc 1000W электропитания 1.15CUFT

,

Модуль электропитания 1.15CUFT

,

1.15CUFT SD-1000H-48 48Vdc 1000W

Основная информация
Место происхождения: CN
Фирменное наименование: Meanwell
Сертификация: CE/UL
Номер модели: SD-1000H-48
Оплата и доставка Условия
Упаковывая детали: Деревянные коробки
Время доставки: 12-16 недель
Условия оплаты: L/C, T/T
Поставка способности: 3000 частей в месяц
Характер продукции

Модуль SD-1000H-48 48Vdc 1000W электропитания Meanwell 1.15CUFT 0

Первоначальный средний хороший модуль модуля SD-1000H-48V 48Vdc 1000W электропитания





Особенности:



  • 1U низкопрофильный 41mm
  • Плотность наивысшей мощности 10,7 W/inch
  • изоляция I/O 2000Vac
  • Защиты
  • Сигнал выхода в порядке
  • Построенный в управлении включением-выключением remot
  • Построенный в удаленной функции чувства
  • Принудительное воздушное охлаждение
  • выход 12V 0.25A вспомогательный
  • 3 лет гарантии
МОДЕЛЬ SD-1000L-12 SD-1000L-24 SD-1000L-48 SD-1000H-12 SD-1000H-24 SD-1000H-48









ВЫХОД

НАПРЯЖЕНИЕ ТОКА DC 12V 24V 48V 12V 24V 48V
РАСКЛАССИФИЦИРОВАННОЕ ТЕЧЕНИЕ 60A 40A 21A 60A 40A 21A
НАСТОЯЩИЙ РЯД 0 | 60A 0 | 40A 0 | 21A 0 | 60A 0 | 40A 0 | 21A
РАСКЛАССИФИЦИРОВАННАЯ СИЛА 720W 960W 1008W 720W 960W 1008W
СТРУИТЕСЬ & ШУМИТЕСЬ (максимальное) Note.2 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p
НАПРЯЖЕНИЕ ТОКА РЕГУЛИРУЕМ РЯД 11 | 15V 23 | 30V 46 | 60V 11 | 15V 23 | 30V 46 | 60V
ДОПУСК Note.3 НАПРЯЖЕНИЯ ТОКА ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0%
ЛИНИЯ РЕГУЛИРОВКА ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
РЕГУЛИРОВКА НАГРУЗКИ ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
НАСТРОЙТЕ, ВРЕМЯ ВОСХОДА 500ms, 50ms на максимальной допускаемой нагрузке



ВХОДНОЙ СИГНАЛ

РЯД Note.5 НАПРЯЖЕНИЯ ТОКА 19 | 72VDC 72 | 144VDC
ЭФФЕКТИВНОСТЬ (тип.) 84% 88% 90% 85% 89% 92%
ТЕЧЕНИЕ DC (тип.) 23.5A/48VDC 11.6A/96VDC
ТЕЧЕНИЕ INRUSH (тип.) ----- 100A/96VDC





ЗАЩИТА

ПЕРЕГРУЗКА 105 | сила 125% требуемой производительности
Тип защиты: Постоянн настоящий ограничиваться, блок завершит работу с напряжением тока o/p позже о 5sec. Re-сила дальше взять
ИЗЛИШЕК НАПРЯЖЕНИЕ ТОКА 16 | 19V 30,8 | 35.2V 62 | 68V 16 | 19V 30,8 | 35.2V 62 | 68V
Тип защиты: Завершать работу с напряжение тока o/p, re-сила дальше взять
ИЗЛИШЕК ТЕМПЕРАТУРА Завершать работу с напряжение тока o/p, берет автоматически после того как температура идет вниз
ФУНКЦИЯ УДАЛЕННЫЙ ВКЛЮЧЕНО-ВЫКЛЮЧЕНО КОНТРОЛЬ Пожалуйста см. для того чтобы действовать руководство
ВЫВЕДЕННЫЙ НАРУЖУ В ПОРЯДКЕ СИГНАЛ Открытый низкий уровень когда PSU повернет дальше, максимальный, течение сигнала сборника раковины: 10mA





ОКРУЖАЮЩАЯ СРЕДА

РАБОТАЯ TEMP. -20 | +60℃ (см. «Derating кривая»)
РАБОТАЯ ВЛАЖНОСТЬ 20 | не-конденсировать RH 90%
ХРАНЕНИЕ TEMP., ВЛАЖНОСТЬ -40 | +85℃, 10 | не-конденсировать RH 95%
TEMP. КОЭФФИЦИЕНТ ±0.02%/℃ (0 | 50℃)
ВИБРАЦИЯ 10 | 500Hz, 2G 10min. /1cycle, 60min. каждое вдоль x, y, оси z



БЕЗОПАСНОСТЬ & EMC

(Примечание 4)

НОРМЫ БЕСОПАСНОСТИ CB IEC62368-1 одобренные TUV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 одобрили
ВЫДЕРЖИТЕ НАПРЯЖЕНИЕ ТОКА I/P-O/P: 2KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ I/P-O/P, I/P-FG, O/P-FG: омы 100M/RH 500VDC/25℃/70%
ИЗЛУЧЕНИЕ EMC Соответствие к BS EN/EN55032 (CISPR32), EAC TP TC 020
НЕВОСПРИИМЧИВОСТЬ EMC Соответствие к BS EN/EN61000-4-2,3,4,6,8, уровню легкой промышленности, EAC TP TC 020



ДРУГИЕ

MTBF 898.2K часы MIN. Telcordia SR-332 (Bellcore); 106.7K часы MIN. MIL-HDBK-217F (25℃)
РАЗМЕР 295*127*41mm (L*W*H)
УПАКОВКА 1.94Kg; 6pcs/12.6Kg/1.15CUFT
ПРИМЕЧАНИЕ

1. Все не специально упомянутые параметры измерены на 48, входном сигнале 96VDC, номинальной нагрузке и 25℃ из температуры окружающей среды.

2. Пульсация & шум измерены на 20MHz ширины полосы частот путем использование 12" переплетенный пар-провод законченной параллельный конденсатор 0.1uf & 47uf.

3. Допуск: включает настроенные допуск, линию регулировку и регулировку нагрузки.

4. Электропитание учтено компонентом который будет установлен в окончательное оборудование. Все тесты EMC исполнены путем устанавливать блок дальше




Модуль SD-1000H-48 48Vdc 1000W электропитания Meanwell 1.15CUFT 1
 Модуль SD-1000H-48 48Vdc 1000W электропитания Meanwell 1.15CUFT 2Модуль SD-1000H-48 48Vdc 1000W электропитания Meanwell 1.15CUFT 3


Модуль SD-1000H-48 48Vdc 1000W электропитания Meanwell 1.15CUFT 4Модуль SD-1000H-48 48Vdc 1000W электропитания Meanwell 1.15CUFT 5

Модуль SD-1000H-48 48Vdc 1000W электропитания Meanwell 1.15CUFT 6
