Своя высокая эффективность помогает на полной производительности удаленной автоматической подачи DC и следовательно также случая дела для выбирать такое решение для приводя в действие отдаленных сайтов.
Свои небольшие размеры делают его идеальный для интеграции в изготовленные на заказ шкафы сервера.
| |

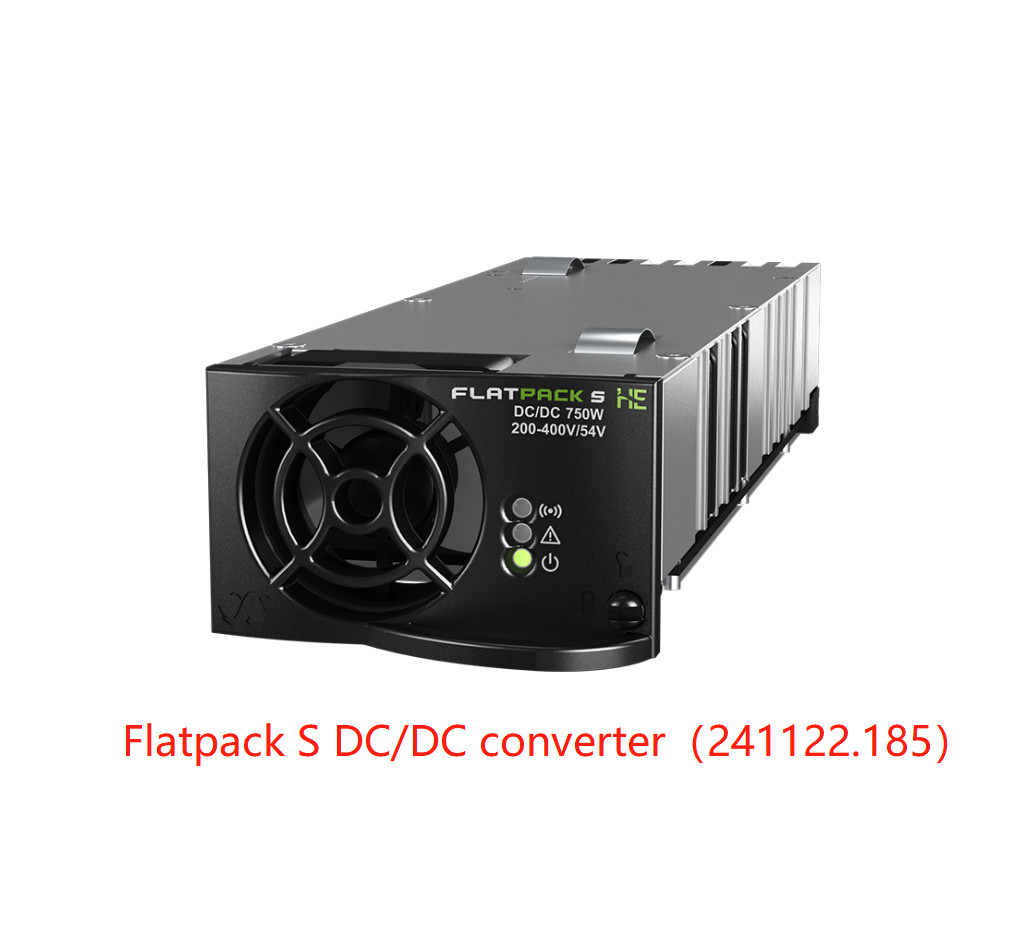

| МОДЕЛЬ | FLATPACK S DCDC 380/54 750 |
| Номер детали | 241122,185 |
| ВХОДНЫЕ ДАННЫЕ |
| Напряжение тока (номинальное) | 300 - 400 VDC |
| Напряжение тока (рабочий диапазон) | 200 - 400 VDC |
| Настоящий (максимум) | 2,9 ADC |
| Защита | Взрыватель в положительном & отрицательном обращенном выключении полярности нечувствительном над 410 VDC |
| ДАННЫЕ ОБ ОБЪЕМЕ ПРОДУКЦИИ |
| Напряжение тока (фиксированное) | 54 VDC |
| Входной сигнал силы (максимума) @ номинальный | 750 w |
| Сила (максимум) @ 200 VDC входного сигнала | 500 w |
| Настоящий (максимум) @ номинальный входной сигнал | A 13,8 (@VOUT < 54="" VDC=""> |
| Задержите время, силу максимального выпуска продукции | >10ms; напряжение тока выхода > 41 VDC |
| Настоящая публикация (нагрузка 10 до 100%) | ±5% из максимального течения от 10 к нагрузке 100% |
| Статическая стабилизация напряжения (нагрузка 10 до 100%) | ±0.5% |
| Динамическая стабилизация напряжения | ±5.0% для изменения нагрузки 10-90% или 90-10%, регулированное время < 50ms=""> |
| Пульсация | < 150="" mVPP=""> |
| Защита | FET колцеобразного уплотнения |
| | Доказательство короткого замыкания |
| | Высокотемпературная защита |
| | Над выключением напряжения тока |
| ДРУГИЕ СПЕЦИФИКАЦИИ |
| Эффективность | > 96% |
| Изоляция | 4,2 kVDC - входной сигнал, который нужно вывести наружу
2,25 kVDC - входной сигнал для того чтобы зарыть 710 VDC - выход, который нужно зарыть |
| Сигналы тревоги: Красное СИД | Низкий и высокий ввод напряжения, повсюду выключение температуры, отказ выпрямителя тока,
Выключение перенапряжения на выходе, отказе когда вентилятор остановит, низком сигнале тревоги вентилятора напряжения тока выхода, отказе автобуса КОНСЕРВНОЙ БАНКИ |
| Предупреждения: Желтое СИД | Активированный конвертер в режиме де-тарифа силы, удаленном пределе выхода настоящем, ввод напряжения из ряда, проблескивая на перенапряжении, потеря связи КОНСЕРВНОЙ БАНКИ с регулятором |
| Нормальное функционирование: Зеленое СИД |
| Сигнализационное реле (НЕ- раскрывает выключанный) | Раскрывает дальше тревожит1) и пропуская ввод напряжения. |
| MTBF (вопрос Telcordia SR-332 я метод III (a)) | >350 000 (@ Tambient: °C 25) |
Рабочая температура (5-95% жужжание RH n.cond.) Де-тарифы силы максимального выпуска продукции над temp/к | -40 к + 85°C [- 40 к +185°F]
60°C [140°F]/500W @ 70°C [158°F]/125W @ 85°C [185°F] |
| Температура хранения | -40 к +85°C (- 40 к +185°F), влажность не-конденсировать RH 0 до 99% |
| Размер] [WxHxD/вес | 72 x 40 x 217mm2) (2,84 x 1,57 x 8,54") 2)/ < 850="" g=""> |
| ПРОЕКТНО-КОНСТРУКТОРСКИЕ СТАНДАРТЫ |
| Электрическая безопасность | 60950-1:2011 UL, EN 60950-1:2006+A11: 2009+A1: 2010+A12: 2011 |
| EMC | EN 300 ETSI 386 v1.6.1, FCC CFR 15:2013 47 частей
61000-6-1:2007 EN, -6-2:2005, - 6-3:2007 + A1: 2010, - 6-4:2007 + A1: 2010 |
| Окружающая среда | EN 300 019 ETSI: 2-1 (класс 1.2), 2-2 (класс 2,3) & 2-3 (класс 3,2)
RoHS (2011/65/EU) и WEEE (2002/96/EC) уступчивое |
1) для повсюду сигналов тревоги отказа выключения и вентилятора температуры реле раскроет по крайней мере 5s прежде чем модуль выключил 2) включая ручку глубина 234mm [9,21"] и высота 42mm [1,65»] |
