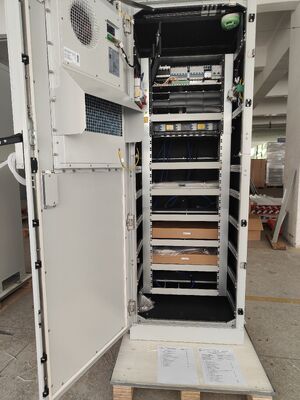

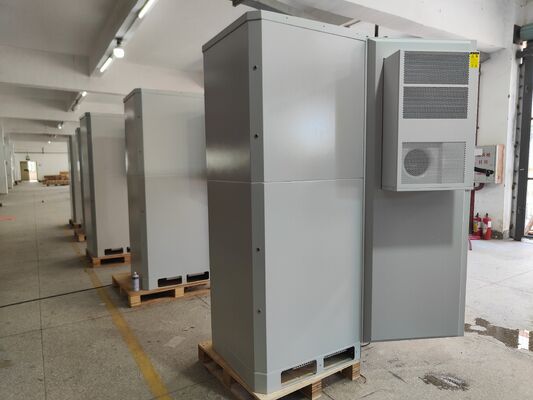

Этот наружный гибридный телекоммуникационный силовой шкаф объединяет модульное ядро питания 48 В постоянного тока с возможностью солнечной зарядки в одном заводском, кондиционируемом наружном корпусе. Построенная на проверенной платформе Flatpack2 (FP2), система объединяет до 12 слотов выпрямителей и 4 слота солнечных зарядных устройств для обеспечения выпрямления мощностью 36 кВт от сети переменного тока плюс фотоэлектрический вход мощностью 12,8 кВт в одной компоновке стойки 19 дюймов. Шкаф поставляется с 5 модулями выпрямителей Flatpack2 48/3000 HE (установленная мощность 15 кВт) и 2 модулями солнечных зарядных устройств Flatpack2 48/3200 HE (установленная мощность 6,4 кВт), готовыми к горячей замене для расширения до полной мощности 36 кВт + 12,8 кВт. Поток мощности управляется контроллером Smartpack2 Touch + Smartpack2 Basic + Type 2 I/O monitor с возможностью удаленного мониторинга. Корпус типа 3 (2000H × 700W × 1050D мм, включая цоколь), разработанный для суровых наружных условий, охлаждается встроенным кондиционером 48 В постоянного тока, поэтому система продолжает работать даже во время отключений сети. Слои безопасности включают сетевой автоматический выключатель C80A/4P, защиту от перенапряжения переменного тока типа C 3+NPE 275 В (20/40 кА), панель подключения фотоэлектрических модулей 2U с защитой от перенапряжения постоянного тока, 6 автоматических выключателей аккумулятора 100 А и выделенные устройства отключения низкого напряжения LVBD (600 А) / LVLD (300 А) для защиты аккумулятора и нагрузки.
Ключевые особенности:
Универсальное наружное питание объекта: выпрямитель + солнечное зарядное устройство + контроллер + распределение + полки для литий-ионных аккумуляторов в одном 2-метровом корпусе типа 3Истинная гибридная конструкция — вход переменного тока (3 фазы 400 В + N + PE) и фотоэлектрический вход управляются в одном силовом ядреМодульные и горячезаменяемые модули Flatpack2 HE: до 12 выпрямителей по 3 кВт (36 кВт) + до 4 солнечных зарядных устройств по 3,2 кВт (12,8 кВт)
Набор мониторинга Smartpack2: управление аккумулятором, контроль LVD, сигнализация, температурная компенсация через датчик температуры аккумулятора 3 мПолная защита: защита от перенапряжения переменного тока, защита от перенапряжения постоянного тока, автоматические выключатели аккумулятора (6 × 100 А), LVBD 600 А / LVLD 300 А, дверная сигнализация и датчик дыма100% заводские приемочные испытания (визуальные, на изоляцию, запуск, калибровка, функциональные тесты контроллера и сигнализации)12-месячная гарантия качества Область применения4 группы, 25 мм² (от силового ядра к полкам аккумуляторов)Компании-операторы телекоммуникационных вышек и объектов, развертывающие гибридные энергетические объекты с сетью + солнечной энергией
Сельские, пустынные и удаленные объекты связи с нестабильным электроснабжениемТелекоммуникационные объекты с солнечной поддержкой, сокращающие потребление энергии из сети и дизельных генераторовПитание постоянным током для переносных или контейнерных систем связи
Общие нагрузки 48 В постоянного тока: оборудование передачи, микроволновые каналы связи, магистраль малой емкости, системы мониторинга
- Технические параметры
- Параметр
- Спецификация
- Модель системы
- FP2 48V 36kW+12.8kW 400V+N BDLD SPD T3 солнечный шкаф
- Тип системы
- Наружная гибридная (сеть + солнечная) система питания 48 В постоянного тока для телекоммуникаций, интегрированная в стойку 19 дюймов
Шкаф
- Наружный шкаф типа 3, 2000H × 700W × 1050D мм (включая цоколь)
- Охлаждение шкафа
- Встроенный кондиционер 48 В постоянного тока (класс 3000 Вт); опция вентиляции с вентилятором и фильтром
- Вход переменного тока
- 3 фазы 400 В + N + PE
- Защита сети
Входной автоматический выключатель 80A/4P (кривая C); защита от перенапряжения переменного тока типа C, 3+NPE, 275 В, 20/40 кА
