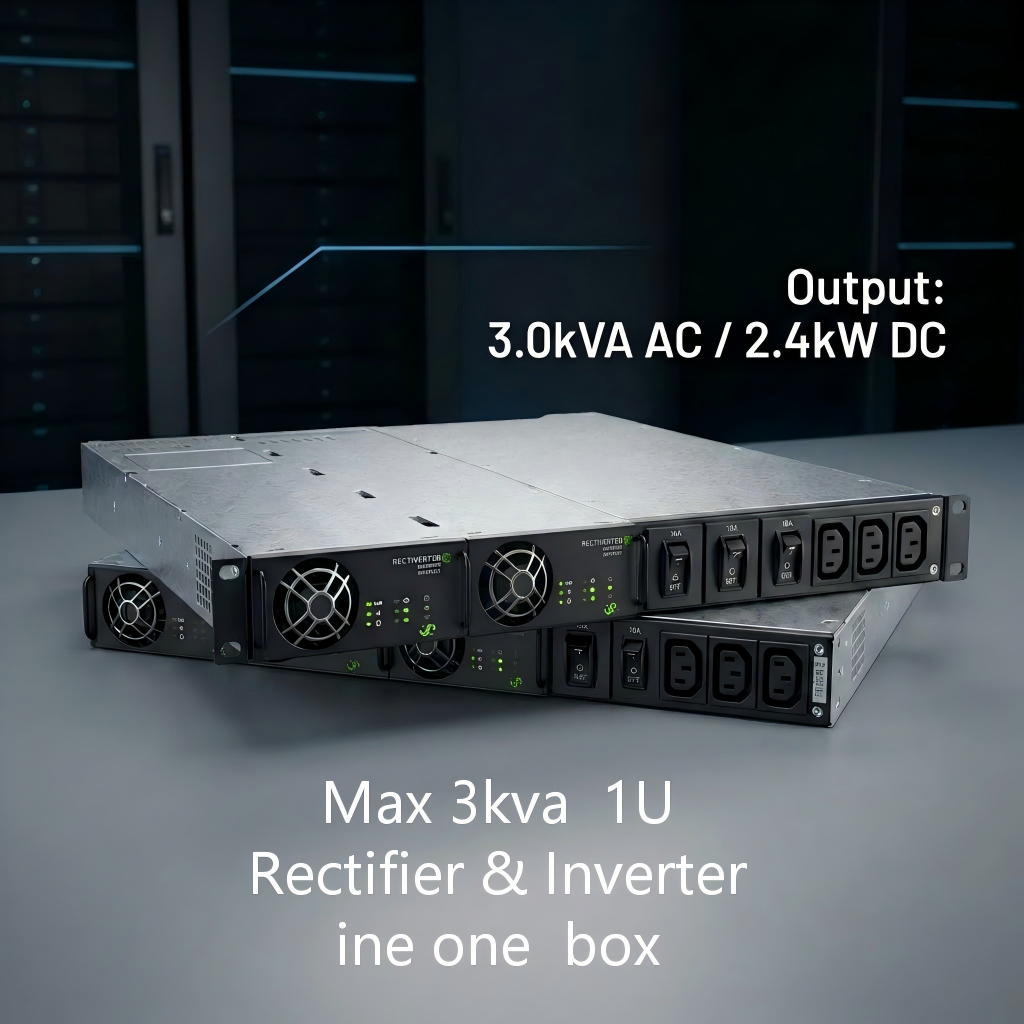

ELTEK рективетер CTOR0201.001: Модуль питания 3,0 кВА переменного тока и 2,4 кВт постоянного тока

Зачем использовать выпрямительную систему CTOR0201.001​ 3 кВА в радиостанциях LTE/5G/небольших центрах обработки данных?

Традиционным объектам требуются отдельные ИБП для нагрузок переменного тока (Wi-Fi, оптоволоконные узлы) и выпрямители для постоянного тока (радиоприемники 48 В). Rectiverter объединяет оба варианта: во время сбоя в сети аккумуляторная батарея 48 В постоянного тока питает нагрузки переменного тока через инвертор 3 кВА и нагрузки постоянного тока одновременно. Его конструкция с возможностью горячего подключения и возможность перегрузки 150 % (15 с) обеспечивают критическое время безотказной работы распределенных антенных систем (DAS) и широкополосного оборудования без добавления отдельной полки инвертора.

В чем преимущество «Выпрямителя CTOR0201.001» по сравнению со стандартным инвертором + выпрямителем?

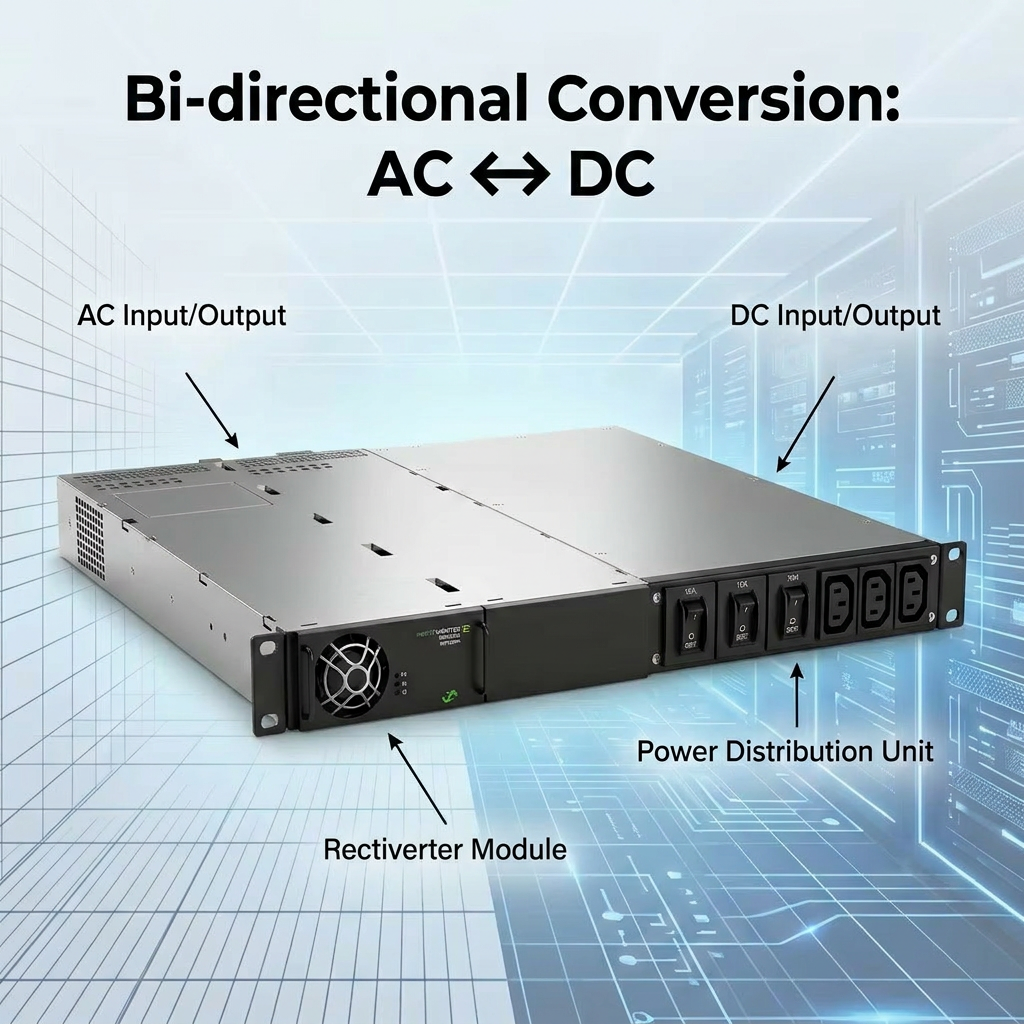

Стандартная настройка резервного копирования требуетвыпрямитель (AC-DC)​ +инвертор (DC-AC)+ резервный переключатель = пространство 2U~3U.CTOR0201.001 Выпрямительзаменяет это одниммодуль 1Uобработка двунаправленной мощности (AC↔DC). Он имеет ту же архитектуру контроллера, что и системы постоянного тока Eltek, и поддерживаетпараллельная работа с выпрямителями Flatpack2. Результат: на 50 % меньше места в стойке, меньше точек отказа и упрощенная прокладка кабелей для систем SCADA и шкафов железнодорожной сигнализации.

Как выбрать выпрямитель 1U 3 кВА: CTOR0201.001 (230 В) или CTOR0201.004 (115 В)?

Выбор подходящего выпрямителя зависит от региональных стандартов переменного тока:

• CTOR0201.001:По умолчанию230 В переменного тока(Регулировка 200–240 В), 3 кВА, 2400 Вт постоянного тока, подходит для телекоммуникаций Европы, Азии и Ближнего Востока.

• CTOR0201.004:По умолчанию115 В переменного тока(Регулировка 100–127 В), 1,5 кВА, 1200 Вт постоянного тока, подходит для Северной Америки.

  Оба разделяютВходной диапазон 48 В постоянного тока (40–58 В)иФорм-фактор 1U, 482x395x44 мм.​ с передними розетками IEC и выключателями нагрузки. Убедитесь, что номинальное напряжение аккумуляторной батареи 48 В составляет 53,5 В (типичное) в регулируемом диапазоне выходного напряжения постоянного тока 43–58 В.

Как установить CTOR0201.001: выключатели нагрузки, розетки IEC и болтовые соединения постоянного тока M6?

​

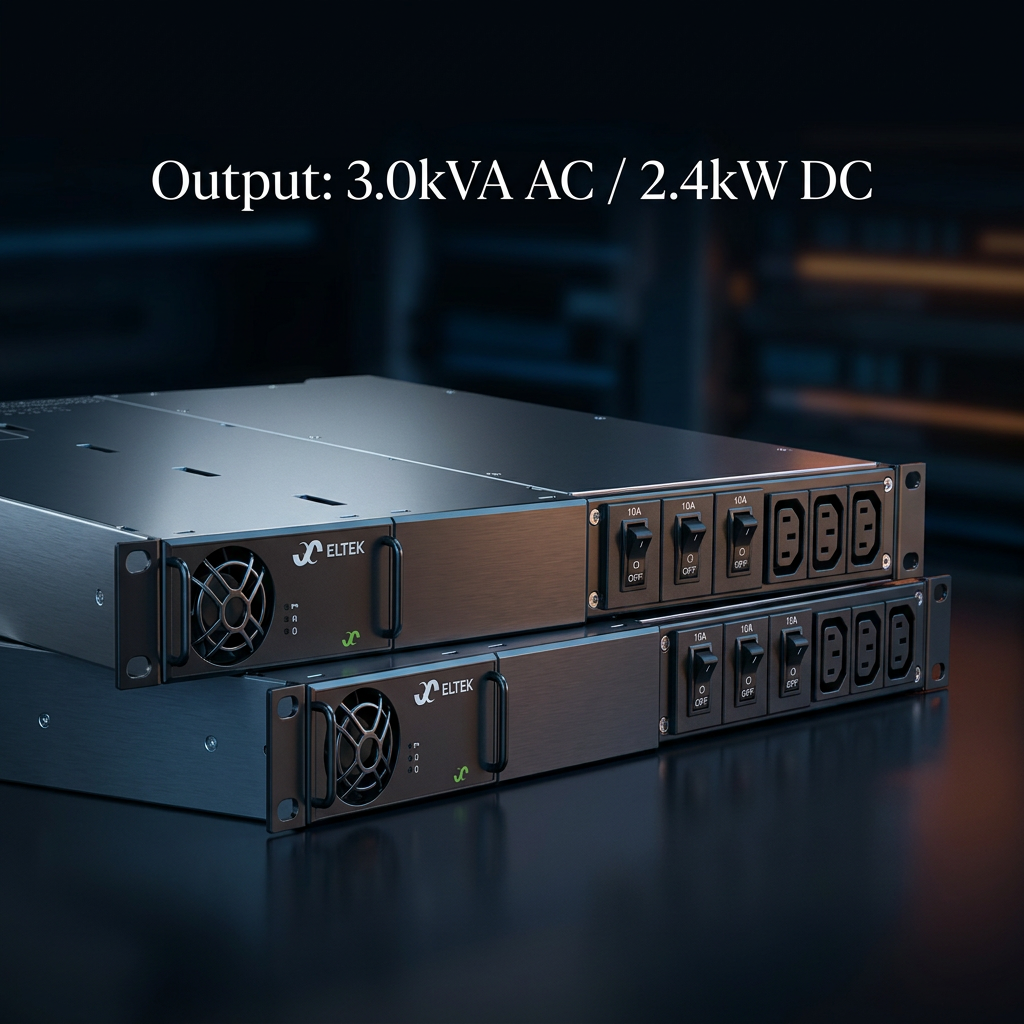

ЦТОР0201.001Система (эквивалент конфигурации 241123.102) поставляется спредустановленные автоматические выключатели нагрузки (2-полюсные, 10 А)и3 розетки IEC320-C13 на передней панели.

• Вход постоянного тока:Массовое подключение черезБолты М6(поддерживает постоянный ток до 64 А, перегрузку 90 А в течение 15 с).

• Вход/выход переменного тока:​ Винтовые клеммы 6 мм² для L, N, PE.

• Горячее подключение:​ Можно вставлять/извлекать под напряжением (с осторожностью) в стойку под напряжением.

  Для базовой передачи контроллер не требуется, но доступен порт RJ45 для интеграции Smartpack, если это потребуется позже.

Параметры:

Выпрямительная система 2U 6 кВА доступна на выбор

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ :

Вопросы о выпрямительной системе Eltek CTOR0201.001 3 кВА

​

В1: Заряжает ли CTOR0201.001 аккумуляторы?​

О: Да, в режиме сети он управляет выходом постоянного тока (43–58 В) для зарядки аккумулятора и нагрузки постоянного тока; в инверторном режиме он питается от батарей.

В2: Одновременна ли мощность 4 кВт?​

A: Суммарное значение AC+DC ограниченомакс 4кВт; Макс. переменного тока 3 кВА (2400 Вт), постоянного тока макс. 2,4 кВт. Нагрузка переменного тока имеет приоритет в некоторых конфигурациях.

В3: Может ли он работать параллельно без контроллера?​

О: Он может работать параллельно с выпрямителями Flatpack2, но для синхронизированного параллельного подключения выпрямителя рекомендуется использовать контроллер (Smartpack2).

В4: Каково время задержки перед передачей?​

А:5 мс​ перед переключением в режим батареи/инвертора.

Вопрос 5. Является ли 241123.102 допустимой конфигурацией?​

О: Да, аналогично базе CTOR0201.001 с указаннымвыключатели нагрузки и розетки IEC, без контроллера.
