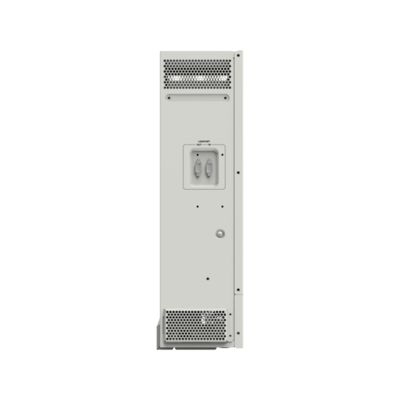

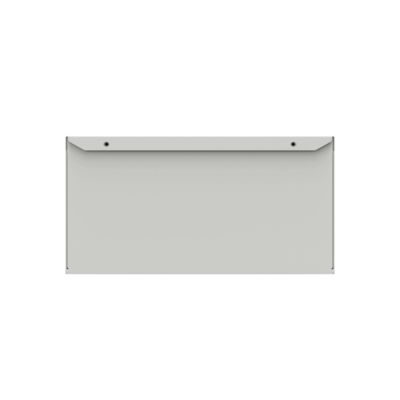

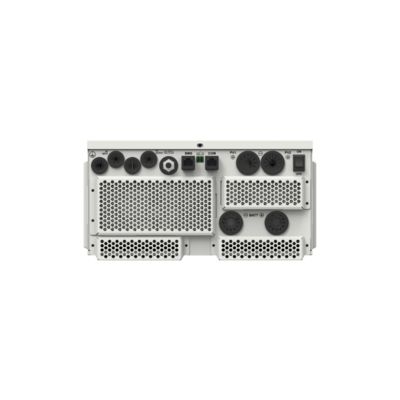

Инвертор/зарядное устройство серии UCP, универсальное и высокопроизводительное решение, предназначено для удовлетворения потребностей различных применений, включая жилые, образовательные и медицинские учреждения. С моделями мощностью от 3500 Вт до 5500 Вт, эти инверторы обеспечивают стабильное и эффективное управление питанием, поддерживая как однофазные, так и трехфазные параллельные операции — идеально для регионов с нестабильным электроснабжением.
Основываясь на сильных сторонах своего предшественника, серия UCP предлагает расширенные функции, такие как двойные выходы чистой синусоиды, интеллектуальное управление энергией и совместимость с несколькими типами аккумуляторов. Кроме того, его увеличенная максимальная входная мощность PV Max. Input Current позволяет подключать до 20 А для одного PV-входа или 20 А + 20 А для двойных PV-входов, максимизируя использование солнечной энергии и гибкость системы.
Серия оснащена передовой технологией DSP, обеспечивающей быстрое реагирование и высокую эффективность преобразования. Поддерживаемая всесторонней электронной защитой, серия UCP гарантирует безопасную и надежную работу, что делает ее адаптируемым и надежным выбором для современных энергетических потребностей.
Спецификация
|
Модель
|
UCP3522-1250P20/C
|
|
Вход от сети
|
|
Напряжение сети
|
176 В переменного тока до 264 В переменного тока (По умолчанию)
90 В переменного тока до 285 В переменного тока (Настраиваемый)
|
|
Частота сети
|
45 Гц до 65 Гц
|
|
Максимальный ток зарядки от сети
|
110A
|
|
Время отклика переключения
|
Время отклика переключения – от инвертора к сети: 10 мс
Время отклика переключения – от сети к инвертору (когда мощность нагрузки выше 100 Вт): 20 мс
|
|
Выход инвертора
|
|
Номинальная мощность инвертора (@30℃)
|
3500 Вт
|
|
3-секундная пиковая выходная мощность
|
7000 Вт
|
|
Выходное напряжение инвертора
|
220/230 В переменного тока ±3%
|
|
Частота инвертора
|
50/60 Гц ±0,2%
|
|
Форма выходного напряжения
|
Чистая синусоида
|
|
Коэффициент мощности нагрузки
|
0,2－1 (ВА ≤ Номинальная выходная мощность)
|
|
THDu (Общее гармоническое искажение напряжения)
|
≤3%
|
|
Максимальная эффективность нагрузки
|
92%
|
|
Максимальная эффективность инвертора
|
94%
|
|
Максимальная основная нагрузка
|
3500 Вт
|
|
Максимальная вторая нагрузка
|
3500 Вт
|
|
Напряжение отключения основного выхода
|
Равно «Напряжению предупреждения о пониженном напряжении»
|
|
Напряжение отключения второго выхода
|
Равно «Напряжению отключения при низком напряжении»
|
|
Напряжение восстановления двойного выхода
|
Равно «Напряжению повторного подключения при низком напряжении»
|
|
Солнечный контроллер
|
|
Максимальное напряжение холостого хода PV
|
500 В (При минимальной рабочей температуре окружающей среды)
440 В (При 25℃)
|
|
Диапазон напряжения MPPT
|
85 В до 450 В
|
|
Количество MPPT
|
1
|
|
Максимальный входной ток PV
|
20A
|
|
Максимальный ток короткого замыкания PV
|
22A
|
|
Максимальная входная мощность PV
|
4200 Вт
|
|
Максимальный ток зарядки PV
|
120A
|
|
Максимальная эффективность MPPT
|
≥99,5%
|
|
Аккумулятор
|
|
Номинальное напряжение аккумулятора
|
24 В постоянного тока
|
|
Диапазон рабочего напряжения аккумулятора
|
20,4 В постоянного тока до 32,0 В постоянного тока
|
|
Максимальный ток зарядки аккумулятора
|
120A
|
|
Прочее
|
|
Потери без нагрузки
|
≤1,5A
|
|
Условие испытания: сеть, PV и нагрузка отключены, выход переменного тока включен, вентилятор остановлен, при входном напряжении 24 В
|
|
Ток в режиме ожидания
|
≤1,1A
|
|
Условие испытания: сеть, PV и нагрузка отключены, выход переменного тока выключен, вентилятор остановлен, при входном напряжении 24 В
|
|
Связь с BMS
|
RS485
|
|
Связь с порталом
|
RS485
|
|
Функция параллельной работы
|
Да, 12 блоков в стандартной комплектации, максимум 16 блоков
|
|
Диапазон рабочих температур
|
-20℃ до +50℃ (Когда температура окружающей среды превышает 30℃, фактическая выходная мощность соответственно снижается)
|
|
Диапазон температур хранения
|
-25℃ до +60℃
|
|
Корпус
|
IP20 (С КОМПЛЕКТОМ ЗАЩИТЫ ОТ ПЫЛИ)
|
|
Относительная влажность
|
< 95% (N.C.)
|
|
Высота над уровнем моря
|
<4000 м (Если высота над уровнем моря превышает 2000 метров, фактическая выходная мощность соответственно снижается)
|
|
Сертификаты и стандарты
|
IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368
|
|
Механические параметры
|
|
Размеры (Длина x Ширина x Высота)
|
590 мм × 300 мм × 163 мм
|
|
Размер крепления (Длина x Ширина)
|
568 мм × 245 мм
|
|
Размер монтажного отверстия
|
Φ9 мм/Φ10 мм
|
|
Вес нетто
|
13,8 кг
|
Решения
Мы предоставляем комплексные решения, включая обследование объекта, предлагаем профессиональный план в соответствии с запросом клиента, техническую поддержку и услуги по техническому обслуживанию для телекоммуникационных компаний в Китае и за его пределами. У нас есть компетентная команда и сеть надежных партнеров по всему миру.
FAQ :
1. Как вы контролируете качество?
A: Все продукты перед отправкой проходят имитацию сценариев использования, испытания нагрузки и полной нагрузки, а также испытания распределения тока для обеспечения качества продукта.
2. Каков ваш минимальный объем заказа?
A: Минимального объема заказа нет, можно сделать и один. Единственная разница — цена и график.
3. Можете ли вы представить свою компанию?
A: Для меня большая честь. Я отправлю вам документ с представлением компании позже, чтобы предоставить вам более полное и прямое представление об информации о нашей компании.
4. Каковы преимущества вашей компании?
A: Достаточный запас и гарантия поставки для последующего пополнения запасов, гибкость, предоставляемая в соответствии с различными потребностями клиентов, предоставление различных решений.
5. Могу ли я отправить образцы? Сообщите мне об этом вместе с ценой?
A: Вы можете отправить образцы, образцы подлежат большой гордости, и фрахт должен быть оплачен вами.
6. Как ваша компания решает проблему качества?
A: Наша компания работает в этой отрасли уже почти 10 лет. Она уже имеет определенную репутацию. Мы тщательно проанализируем ее. Если это действительно наша проблема с качеством, вы можете быть уверены, что все будет сделано в соответствии с условиями контракта, и у вас никогда не будет никаких забот, наша сервисная команда будет рада вам помочь.
7 Как насчет качества?
A: 100% оригинал с новой упаковкой. Мы проверим каждый товар перед отправкой, чтобы убедиться, что каждый товар хорошего качества.
8 Сколько месяцев гарантии?
A: 1 год гарантии качества
9 Как быть с некачественными товарами?
A: Товары могут быть отправлены с нашей оплатой почтовых расходов за любые некачественные продукты в течение гарантийного срока.
