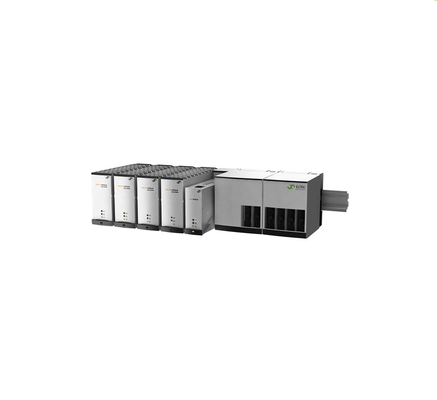

ELTEK MICRO PACK 241120.901 2-POSITIONS RECTIFIER POWER CORES (P / N: 241120.901) (П / N: 241120.901) (Электрическая установка)

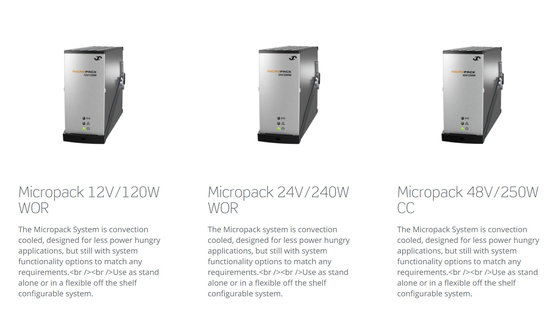

Система микропаковки
Система питания Micropack расширяет вашу сеть на шаг дальше.Система идеально подходит для самых разных применений..
Ключевые особенности
- Компактный и мелкий (149 мм глубины)
- Динорельсовая установка
- Конфигурация на месте
- Доставка на полке
- Самостоятельный вариант (с/реле сигнализации)
- Стыковочные разрыватели или оптовые
- Принимает вход AC/DC мощностью 85 300 Вт
- 12, 24-30, 48 Vdc выходной версии
- Ethernet для удаленного и местного мониторинга и управления через браузер WEB
- Протокол SNMP с TRAP, SET и GET на Ethernet.
- 3 цифровых программируемых выхода реле 3 программируемых многоцелевых входа
Параметры:
| |
| Модель |
Дисплей батареи. |
Корм в сыпучих объемах |
ЛВД для оптовых кормов |
Разряд нагрузки. |
| Номер части |
241120.915 |
241120.911 |
241120.912 /.914 |
241120.920 |
| Выходные данные |
|
Поддержка напряжения системы
Незащищенные объемные выходные соединения
Защищенные выходные соединения нагрузки (подключаемые однополые MCB в отрицательном)
Подключение к распределителю нагрузки (241120.920)
Незащищенные выходные соединения батареи (свент и LVBD в положительном)
Защищенные выходные соединения батареи (однопольный MCB, шунт и LVBD в отрицательном)
Защита выхода в выпрямителях/конвертерах
|
-24 -48 ВDC±12 48 VDC+12 / +24 ️ +48 ВDC-12 ️ -48 ВDC
- 1 (максимум 10 мм)2) 1 (максимум 10 мм)2- Да.
- - - 4 х 2 - 15 А
(максимум 4 мм)2)
• • •
- - 12 -
(максимум 10 мм)
2 х максимум 30 А
(максимум 10 мм)2- - -
Блокировка ОР-ФЭТ или предохранителя, защита от короткого замыкания и защита от высоких температур
|
| Другие спецификации |
| |
CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD
2 x отказ предохранителя
1 x шунт тока 26 мм [1.0 ].
110 грамм
|
CAN (1 x RJ45) 1 x LVD
2 раза отказ предохранителя 1 раз отказ земли
66 мм [2,6 ‰]
250 г
|
-
73 мм [2,9 ].
165 грамм
|
| Терминалы соединения системы управления |
|
|
Ширина расширения
|
66 мм [2,6 ‰]
|
| Вес |
270 грамм |
| |
| |
| Модель |
Стоять в одиночку 2-пост 4-пост DC/DC 1-пост |
| Номер части |
241120.900 241120.901 241120.902 241120.905 |
| Вводные данные |
| Максимальное напряжение |
300 VAC/DC 72 VDC |
| Максимальный ток |
2 А 7 А 7 А 15 А |
| Подключение, винтовые терминалы максимум 2,5 мм2 |
1 x L/N/PE 1 x DC+/DC-/PE |
| Защита |
Индивидуальные предохранители в силовых модулях Micropack |
| Кодирование (предотвращает смешивание выходных напряжений) |
Да, и только выпрямители подходят Y, только DC/DC подходят |
| Выходные данные |
| Напряжение |
12 ВDC, 24 ВDC, 30 ВDC& 48 ВDC |
| Максимальный ток |
10 А 20 А 40 А 12 А |
| Подключение, винтовые терминалы максимум 2,5 мм2 |
2 x VOUT+ / VOUT?? - - 2 x VOUT+ / VOUT?? |
| Подключение к базам 241120.91x |
- • • - |
| Защита выхода в выпрямителях |
Блокировка ОР-ФЭТ или предохранителя, защита от короткого замыкания и защита от высоких температур |
| Другие спецификации |
| Выходный сигнал сигнализации модуля, максимум 1 мм2 |
• - - • |
| Подключения CAN |
- / • (((3 штифта)1)• (2 провода) • (2 провода) - / •(3 булавки)1)
) )
|
| Ширина |
44 мм [1,7 ]. 142 мм [5,6 ]. 231 мм [6,1 ]. 44 мм [1,7 ]. |
| Вес |
70 грамм 160 грамм 250 грамм 78 грамм |
| |
| Модель |
ДИН-рельсовый морской фильтр |
| Номер части |
241120.930 |
| Другие спецификации |
| Главное положение / соединение |
85 - 300 ВAC/DC, 0 - 12,5 A / L- N (DC+/-) + PE: 2,5 мм2винтовые терминалы |
| Размеры / вес |
35 x 99 x 114,5 мм [1,4 x 4,1 x 4,7 ]. / 328 г [0,72 фунта] |
| |
| Все модели |
| Другие спецификации |
| Материал для покрытия |
Пластик с номиналом V0 и алюминий |
| Температура |
Работа: от -40 до +65°C (от -40 до +149°F), хранение: от -40 до +85°C (от -40 до +185°F) |
| Установка |
35 мм рельсы DIN |
| Размеры (H x D) |
89 мм (2U)2)x максимум 150 мм (включая рельсы DIN) мм [3,5 x 5,9 ️] |
| СТАНДАРТЫ проектирования |
| Электрическая безопасность |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
ЭМК
|
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019
FCC CFR47 часть 15B раздел 109: 2010, ETSI EN 300 386 v2.1.1: 2016 г.
|
| Главные гармонии |
EN 61000-3-2:2019 |
|
Экология
|
ETSI EN 300 019: 2-1 (класс 1.2) & 2-2 (класс 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Обычные условия эксплуатации согласно пункту 4 IEC 62040-5-3:20162. Другие условия эксплуатации согласно пункту 4 IEC 62040-5-3:20163, должен быть проинформирован
|
| Соблюдение требований морского судоходства (класс ЕМК Б) |
DNVGL-CG-0339:2015 |
|
1) Коннектор CAN доступен при обороте HW ≥ 2
2) Позвольте минимум 1U ниже и выше, чтобы обеспечить воздушный поток
|
