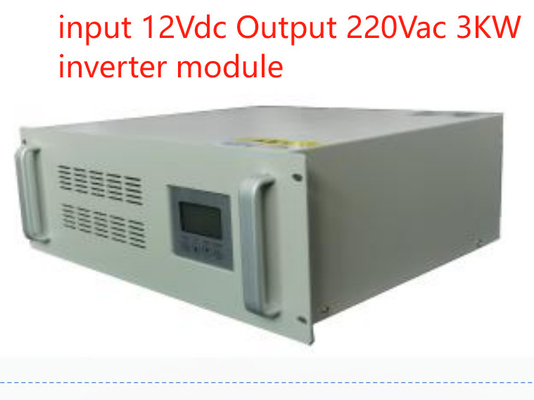

Серия ST-3KW - это новый расширяемый и настраиваемый инвертор синусных волн,
специально разработанный для 19-дюймовых приборов в области связи.

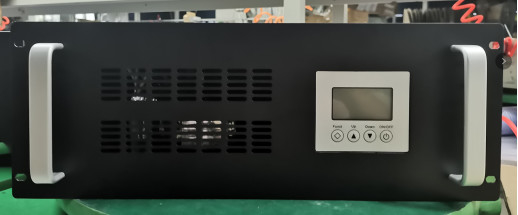

Размещенный в 4-RU 19-дюймовом шасси с стойкой, он оснащен новым поколением решения с двойным входом с 220V AC
и 12В постоянного питания.
Это заполняет разрыв между традиционными источниками питания UPS и обычными чистыми синус-волновыми инверторами,
обеспечение высоконадежного источника питания для критических нагрузок связи.
Он оснащен двойной технологией интеллектуального управления процессором и обеспечивает отличную производительность.
Инвертор имеет несколько режимов работы, таких как режим сети, режим энергосбережения и
Модуль аккумулятора, обеспечивающий гибкие сценарии применения.
для легкого подключения к системам мониторинга.
и состояние операции четко.
Устройство поставляется с рядом защитных функций, включая защиту от короткой нагрузки, защиту от перегрузки,
защита от перенапряжения/поднапряжения батареи, защита от перенапряжения и защита от перенапряжения.
Он также имеет вариант обхода обслуживания и резервного питания постоянного тока.
стабильное и высококачественное питание переменным током, а также беспроблемное преобразование между источниками питания переменного и постоянного тока,
с временем переключения менее 6 мс, достигается с помощью встроенного статического переключателя.
Основные особенности:
Standard 19” Rack mount 4RU Chassis;
️ Истинная мощность синусовой волны (T.H.D < 3%);
Параметр оборудования для LCD-дисплея в режиме реального времени, состояние работы
¢ ясно на первый взгляд;
Технология интеллектуального управления с двойным процессором, отличная производительность;
✓ Режим сети/режим энергосбережения/режим аккумулятора можно установить, применение гибкое;

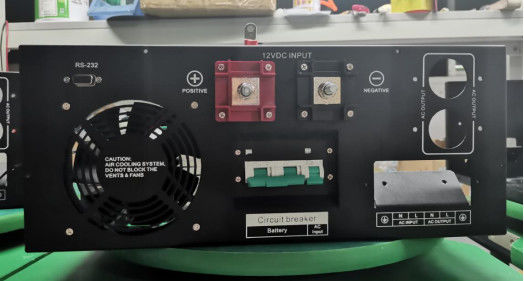

¢ Порт связи RS232;
Проверка самозаключения, мягкий старт выхода, автоматическое перезагрузка, пока AC или DC восстанавливается;
Функция автоматического переключения: постоянное на постоянное, обходного тока, менее 6 мс;
¢ Контроль в режиме реального времени состояния работы системы,Звуковая и визуальная сигнализация;
Запись исторического сообщения об тревоге и возможность его запроса;
Встроенный регулятор напряжения Стабилизировать переменное напряжение;
Maintenance bypass /DC available;
Защита от короткой нагрузки, от перегрузки, от перенапряжения/поднапряжения батареи
Параметры:
| Технические данные |
| Модель |
TF12/220-3000 Вт |
| Ввод |
| Входное напряжение преобразователя |
170 ~ 270 VAC (220 В)Норма) |
| Прерыватель AC |
13.63А MCB |
| Входное напряжение батареи |
12Vdc |
| Диапазон напряжения батареи |
10-15 Вдц |
| Прерыватель ввода батареи |
250@MCB |
| Охлаждение |
Силовое охлаждение |
| Входной ток постоянного тока |
Максимально 300A |
| Частота выхода |
50 Гц±0,1% |
| Выход |
| Номинальная производственная мощность |
3000 Вт |
| Номинальное выходное напряжение |
220VAC (режим инвертора) |
| Номинальный выходный ток |
13.63А |
| Диапазон выходного напряжения |
220Vac ((Толерантность ± 5% @режим инвертора) |
| Выходной разъем переменного тока |
NEMA L5-30R*2 |
| Эффективность выпуска |
85 ~ 90% (режим инвертора) |
| Частота выхода |
50 Гц |
| Диапазон частот |
47 ~ 53 Гц |
| Выходная волна |
Чистая синусная волна |
| ТГД |
≤ 3% (нагрузка на линию) |
| Время переключения (в режиме инвертора) |
≤6ms (с нагрузкой) |
| ОБЩЕСТВЕННАЯ Функция |
| AC под защитой переключателя напряжения |
≤ 170Vac (вольт обратной реакции ≥10Vac) |
| Защита переключателя переменного тока через напряжение |
≥280AC |
| Сверхтемпература |
Да (автоматический переключатель) |
| Аккумулятор под защитой от напряжения |
≤ 85 |
| Батарея Низовольтная сигнализация |
120,6±0.5 |
| ОВыход Защита от тока |
| Превышение грузоподъемности |
Продолжайте работать 30s @ перегрузка 110% ~ 120% |
| Превышение грузоподъемности |
Продолжайте работать 300 миль @ сверх нагрузки 160% |
| Защита от перегрева |
Да, да. |
| защита от короткого замыкания |
Да (не проверять при подключении AC) |
| Защита обратного соединения |
Да, да. |
| Выходный OVP |
≥ 140VAC ((режим инвертора) |
| Выходная сигнализация низкого напряжения |
≤ 85VAC (режим инветера) |
| Безопасность и ЭМК |
| Диэлектрическая прочность ((AC-Chassis) |
3500 Вдц/10 мА//1 мин. Без вспышки, без сбоя, без дуги (только приоритет ввода переменного тока) |
| Диэлектрическая прочность (DC-шасси) |
750 Вдц/10 мА/1 мин. Никакой вспышки, никаких сбоев
|
| ЛВД |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 и IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| ЭКОЛОГИЧЕСКАЯ ТЕСТОВА |
| Температура окружающей среды. |
0~ +40°C |
| Работа при высоких температурах |
40±2°C (номинальная нагрузка 24 часа) |
| Работа при низких температурах |
0±2°C (номинальная нагрузка 24 часа) |
| Хранение при высоких температурах |
50±2 °C, 24 часа |
| Низкотемпературное хранение |
-150±2°C, 24 часа |
| Влажность |
0~90%, без конденсации влаги |
| Эксплуатационная высота (м) |
Высота Полная мощность до 2000 м. -2% / 100 м, максимальная высота 5000 м |
| Коммуникация |
| 232 рубля. |
Да, да. |
| ЖК-дисплей |
|
Состояние ЖК-дисплея
|
Входное и выходное напряжение, частота, выходной ток, время, скорость нагрузки и т.д.
|
|
Статус инвертора
|
Нормальные основные, Нормальный инвертор, батарея Невысокое напряжение и выходное перегрузка и т.д.
|
| МЕРЕНИЕ |
| Размер W*D*H(мм) |
484*452*176 мм |
(Сделано на заказ, цвета могут быть серые или белые)
