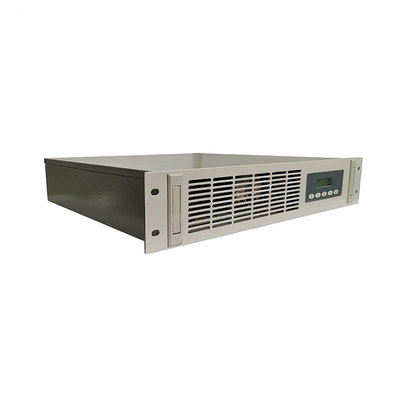

Параллельный инвертор BWT-DT2000, специально разработанный для обеспечения надежного, экономичного и безопасного электропитания. Он использует технологию полной (электрической) изоляции инверторов для преобразования постоянного тока в высококачественный чистый синусоидальный переменный ток (AC). Монтаж в стойку упрощает установку в шкафу.
Он обладает преимуществами простоты эксплуатации, низкого уровня шума, отсутствия загрязнения, сбора данных в реальном времени и удаленной связи, что обеспечивает удобство для пользователей системы при реализации сетевого управления и удаленного мониторинга. Инвертор подходит не только для энергетики и связи, но и для других мест, где требуется высококачественное электропитание.
Особенности
Параллельные инверторы серии BWT-DT2000 - это интеллектуальные инверторы. 32-битная технология цифрового управления DSP позволяет просто, надежно и быстро управлять линией для реагирования на изменения внешней среды.
Параллельные инверторы серии BWT-DT2000 используют технологию широтно-импульсной модуляции SPWM и выдают чистую синусоидальную волну со стабильной частотой, стабильным напряжением, фильтрацией шума и низким уровнем искажений.
Параллельные инверторы серии BWT-DT2000 имеют высокую несущую способность и встроенный переключатель байпаса, что повышает непрерывность и надежность электропитания для инверторов.
Параллельные инверторы серии BWT-DT2000 используют передовую технологию подавления шума обратной инжекции на входе постоянного тока и не создают помех другому коммуникационному оборудованию, использующему общий источник питания постоянного тока. Вход переменного тока использует многократную фильтрацию для устранения помех от городской электросети и удовлетворения потребностей основного источника питания переменного тока в прикладной системе.
Параллельные инверторы серии BWT-DT2000 можно гибко настроить на питание от сети переменного тока и постоянного тока (через настройку на месте с помощью ЖК-экрана)
Параллельный инвертор серии BWT-DT2000 при сбое издает звуковой сигнал, который можно отключить с помощью клавиши отключения звука
Конструкция параллельного инвертора серии BWT-DT2000 идеальна, позволяя отключать постоянный ток в состоянии запуска, автоматически переключаться на байпас питания, не влияя на нагрузку электропитания, что удобно для обслуживания и замены батареи;
Режим связи RS485, протокол MODBUS.
Спецификация
| Форма продукта |
Номинальная мощность |
1 кВА |
2 кВА |
3 кВА |
5 кВА |
6 кВА |
| Размеры(Ширина×высота×глубина)(мм) |
19"2U |
19"2U |
| 490×88×385 |
490×88×392 |
| Входной параметр |
Входное напряжение постоянного тока |
110 В постоянного тока |
| Входной ток переменного тока |
4,55 А |
9,1 А |
13,6 А |
22,7 А |
27,3 А |
| Диапазон входного напряжения постоянного тока |
92～142 В постоянного тока |
| Диапазон входного напряжения байпаса |
176～264 В переменного тока |
| Время переключения байпаса |
Электронный тип＜5 мс(внешний)
Механический тип＜20 мс
|
| Выход переменного тока |
Номинальное выходное напряжение |
220 В переменного тока |
| Номинальная выходная частота |
50 Гц |
| Регулировка нагрузки |
＜1% |
| Точность частоты |
＜0,1% |
| Пик-фактор |
3:1 |
| Искажение формы волны |
Полная нагрузка сопротивления＜3%,нелинейная полная нагрузка＜5% |
| Динамический отклик |
Диапазон переходного напряжения＜3%,время восстановления переходного процесса ≤60 мс(нагрузка от 0 до 100) |
| Неравномерность параллельного потока |
＜3% от номинального тока RMS |
| Перегрузочная способность |
Ток нагрузки＜105%, непрерывная работа
Ток нагрузки 105～125%, непрерывная работа 10 мин отключение
Ток нагрузки 125～150%,непрерывная работа после 1 мин отключения
Ток нагрузки＞150%,после отключения через 20 мс
|
| Функция защиты |
Защита от подключения к входу, защита от пониженного и повышенного напряжения на входе, защита от перегрузки по выходу, защита от короткого замыкания по выходу, защита от перегрева |
| Связь |
Интерфейс связи |
RS485 |
| Рабочая среда |
Прочность изоляции |
2 кВ переменного тока,1 мин |
| Шум (1 м) |
＜45 дБ |
| Рабочая температура окружающей среды |
－10～50℃ |
| Температура транспортировки и хранения |
－40～70℃ |
| Относительная влажность |
0～90%, без конденсации |
| Относительная высота (м) |
≤3000 м,1500～3000 м, снижение выходной мощности на 1% на каждые 100 м увеличения |
