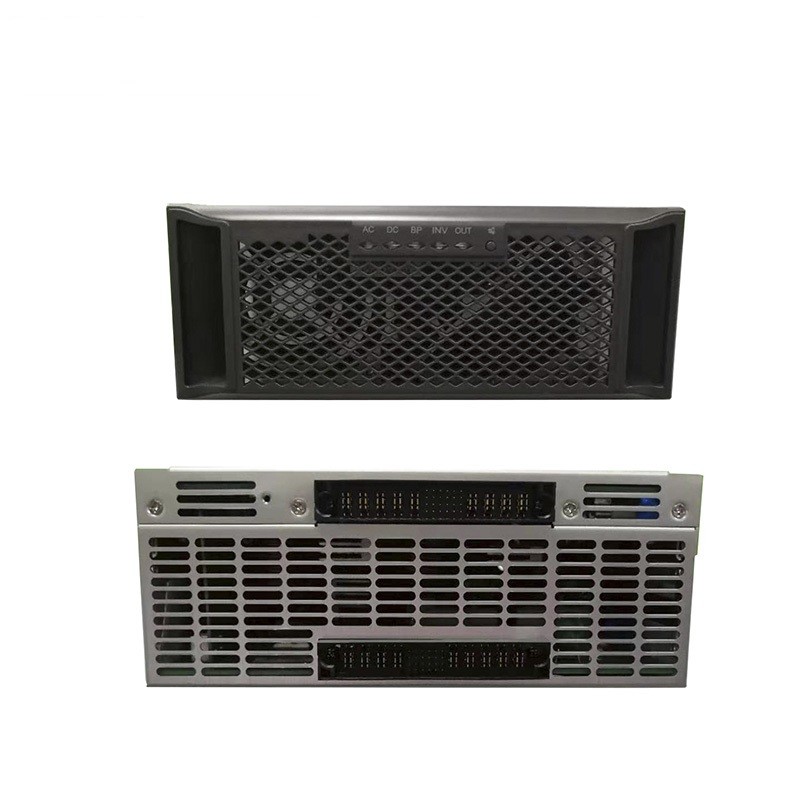

BWT1500, серийный инвертор с параллельным подключением 48 В пост. тока и 220 В пост. тока - это устройство инверсии, которое преобразует питание 48 В пост. тока / 220 В пост. тока, подаваемое от коммуникационного источника питания постоянного тока, в синусоидальное переменное напряжение 220 В / 50 Гц. Благодаря преобразованию входного напряжения постоянного тока инвертор с чистой синусоидой обеспечивает пользователей стабильным и неискаженным переменным напряжением. В случае сбоя питания в коммерческих помещениях он обеспечивает ключевые устройства питанием с гибким выходным напряжением и частотой.
Особенности
Цифровое управление: Он использует 32-битный DSP, полностью цифровой и высокочастотную технологию SPWM, обладающую сильной способностью защиты от помех, высокой скоростью вычислений, высоким интеллектом, точной точностью управления и чистой выходной формой сигнала.
Параллельная резервная конструкция N+1: Может формировать систему резервного питания N+1. Модули резервируют друг друга, обеспечивая высокую надежность и гибкую конфигурацию. Большой цифровой ЖК-дисплей 128*64 отображает информацию о данных, 4 светодиодных дисплея отображают работу;
Отсутствие технологии параллельного подключения master-slave: Работа и параллельное подключение каждого модуля независимо управляются встроенным DSP, отсутствие единой точки отказа, независимый поток между модулями.
С возможностью горячего подключения: нет необходимости выполнять какие-либо настройки параметров и операции, подключи и работай, модуль автоматически переходит в нормальное рабочее состояние, обслуживание и замена просты и быстры.
Встроенный в модуль байпас: Пользователи могут выбирать приоритет инвертора или приоритет байпаса.
Мониторинг и управление: индикаторная панель, звуковая и световая сигнализация неисправности, интерфейс связи RS485 и сухой контакт неисправности.
Функция защиты: Имеет функции защиты от перенапряжения на входе, перенапряжения на выходе, перегрева, короткого замыкания и т. д.

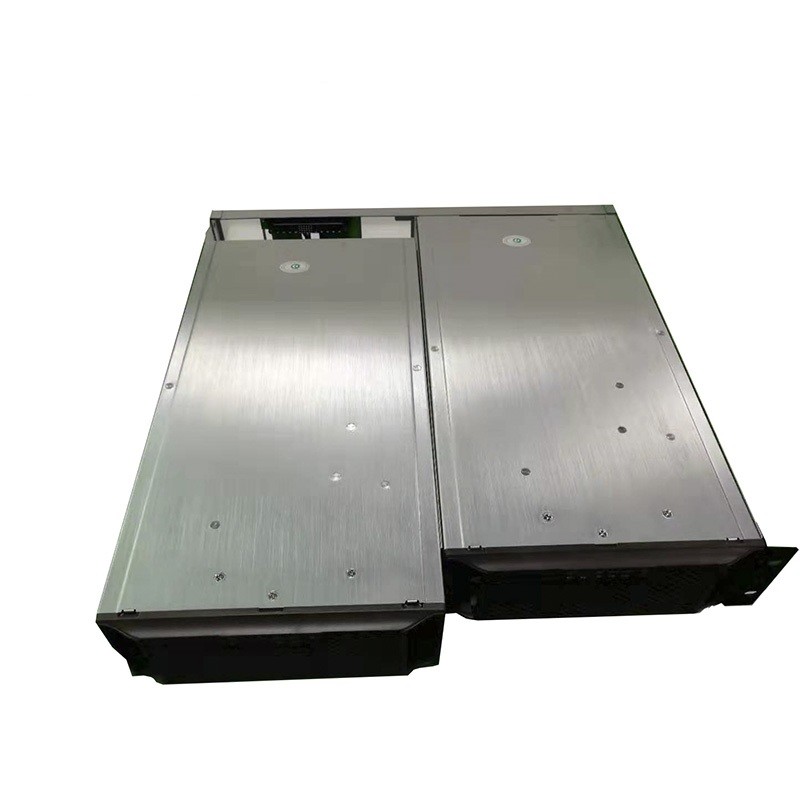

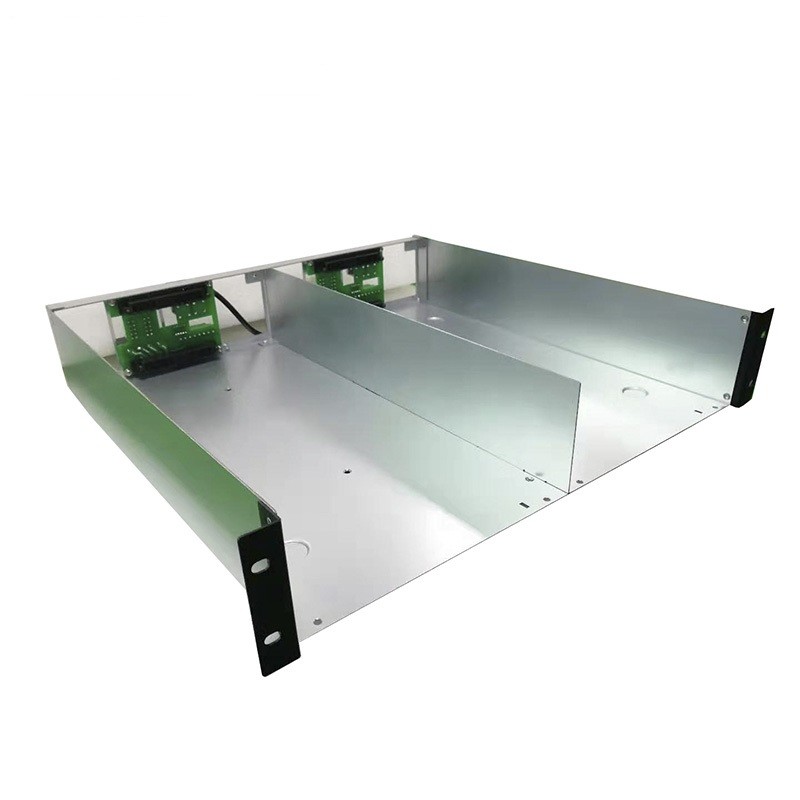

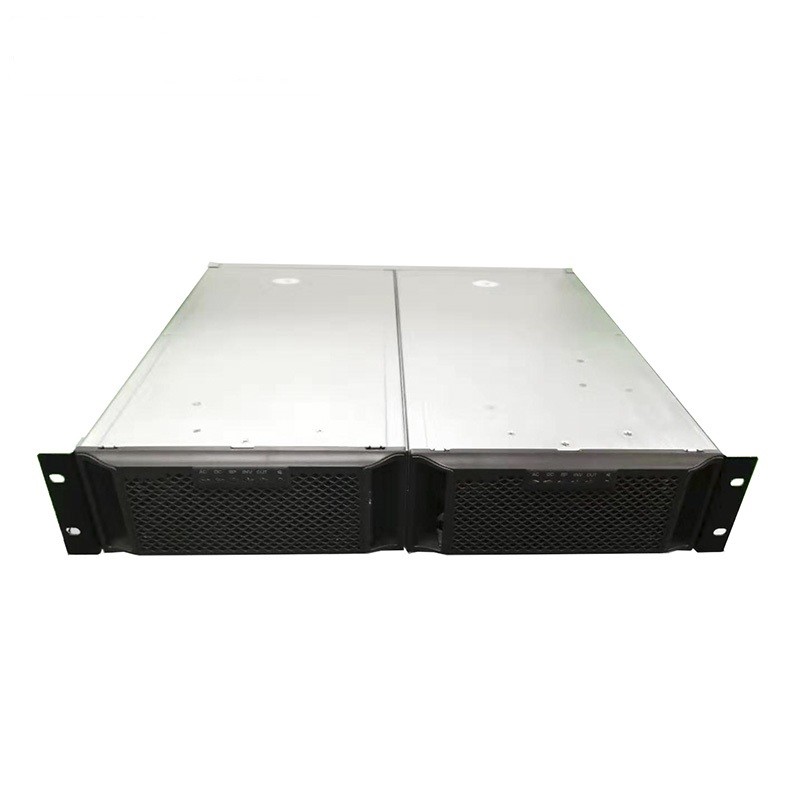

Высокая плотность мощности: конструкция шириной 1/2 19〞, объем составляет всего половину ширины обычного инвертора, что экономит место и удобно для параллельного подключения.
Спецификация
| Модель |
BWT48/220-2KVAS |
| ВХОД |
| Входное напряжение постоянного тока |
48 В пост. тока |
| Входной ток постоянного тока |
63,0 Макс |
| Диапазон входного напряжения постоянного тока |
40-60 В |
| Обратная засыпкаНойз ток |
≤10% |
| PF |
0,8 |
| ВХОД ПЕРЕМЕННОГО ТОКА BY-PASS |
| Диапазон входного напряжения |
270 В-190 В (±10 В переменного тока) |
| Номинальный входной ток |
13,6 А |
| Время переключения |
<12 мс |
| ВЫХОД |
| Выходная мощность |
3000 ВА |
| Номинальная выходная мощность |
2400 Вт |
| Номинальное выходное напряжение |
220 В переменного тока |
| Номинальный выходной ток |
11,0 А |
| Диапазон выходного напряжения |
220 В переменного тока (Допуск ±1,5%) |
| Выходная эффективность |
≥85% |
| Выходная частота |
50 Гц |
| Диапазон частот |
43~67 Гц |
| Выходная волна |
Чистая синусоида |
| THD |
≤3% (Линейная нагрузка) |
| Время переключения (Режим байпаса в инвертор) |
≤12 мс (С нагрузкой) |
| Диапазон выходных частот |
50±0,1% или 60±0,1% |
| ДинамическийРеакцияТайм |
5% (нагрузка 0←→100%) |
| PF |
0,8 |
| Защита от перегрузки по току на выходе |
| Емкость перегрузки |
Продолжительная работа 10 мин @105%<нагрузка<125% |
| Емкость перегрузки |
Продолжительная работа 1 мин @ 125%<Нагрузка<150% |
| Защита от перегрева |
Да |
| Защита от короткого замыкания |
Да (Не тестировать при подключении переменного тока) |
| Защита от обратного подключения |
Да |
| РАБОЧИЕ ХАРАКТЕРИСТИКИ ПРИ ТЕСТИРОВАНИИ В ОКРУЖАЮЩЕЙ СРЕДЕ |
| Температура окружающей среды |
-20~ +50℃ |
| Работа при высокой температуре |
50±2℃ (номинальная нагрузка 24 часа) |
| Работа при низкой температуре |
-20±2℃ (номинальная нагрузка 24 часа) |
| Хранение при высокой температуре |
80±2 ℃,24 часа |
| Хранение при низкой температуре |
-40±2℃,24 часа |
| Влажность |
0~90%,Отсутствие конденсации влаги |
| Рабочая высота (м) |
Полная мощность на высоте до 2000 м. Снижение мощности -2% / 100 м, максимальная высота 5000 м |
| ПАРАЛЛЕЛЬНЫЙ РЕЖИМ |
| Максимальное количество параллельных устройств |
8 единиц |
