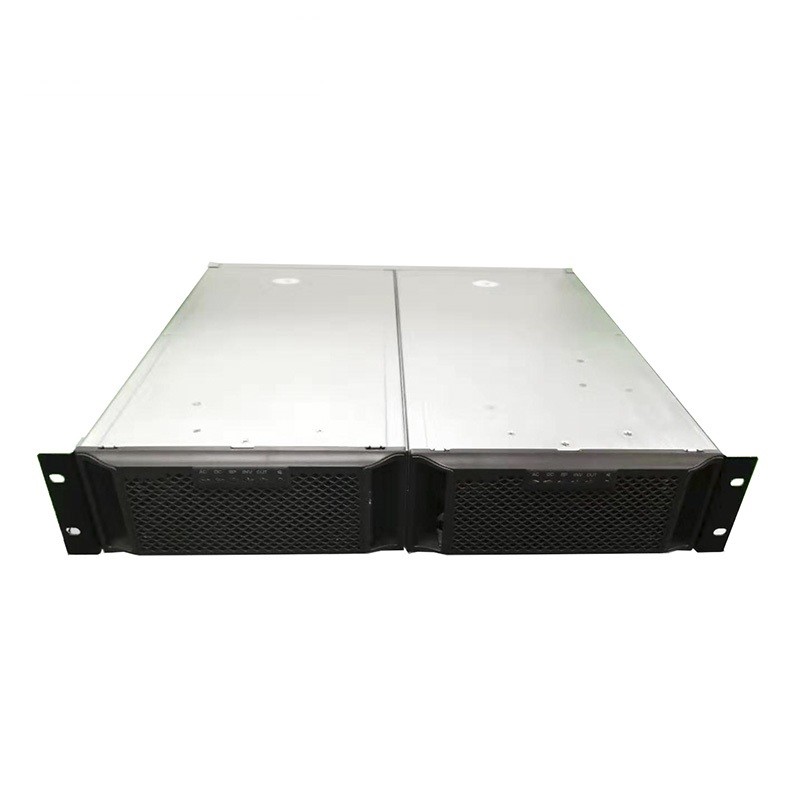

BWT1500 серийный модульный инвертор параллельного соединения 48Vdc и 220Vdc - это инверсионное устройство, которое преобразует мощность 48V dc/220Vdc, подаваемую коммуникационным источником питания постоянного тока, в мощность синусоидального переменного тока 220V/50Hz.Благодаря преобразованию на входной ток постоянного тока, инвертор чистой синусовой волны предлагает пользователям стабильную и неискаженную переменную мощность.Он предлагает ключевым устройствам мощность гибкого выходного напряжения и частоты.
Особенность
Цифровое управление: он использует 32-разрядную цифровую технологию DSP и высокочастотную технологию SPWM, обладающую высокой способностью к противодействию помехам, быстрой скоростью вычислений, высоким интеллектом,точная точность управления и чистая форма выходной волны

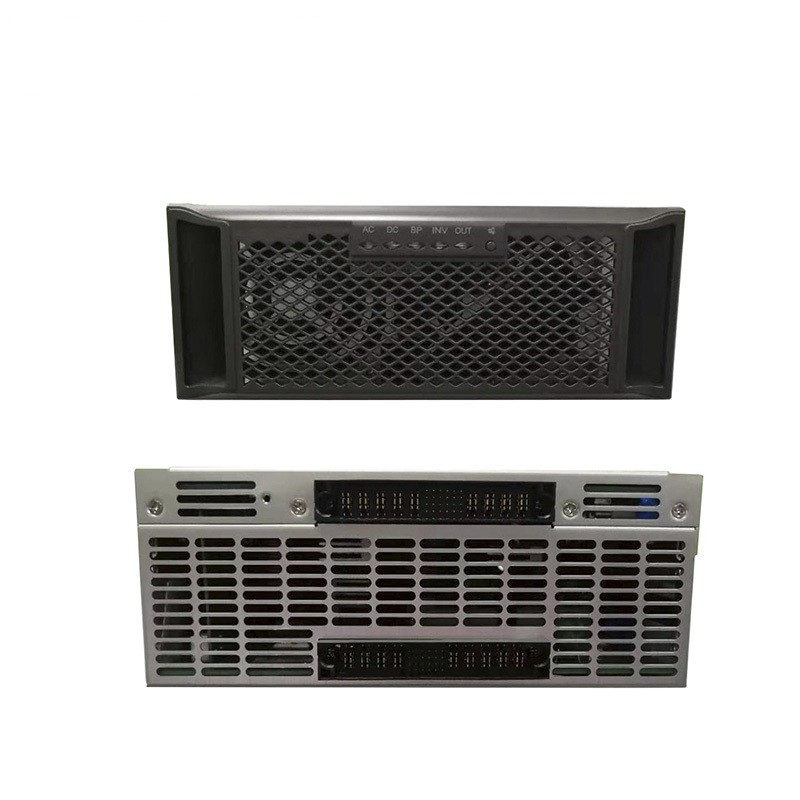

N+1 параллельная избыточная конструкция: может формировать N+1 параллельную избыточную систему питания.Большой цифровой ЖК-дисплей 128*64 с информацией о данных,4 работающий светодиодный дисплей;
Нет параллельной технологии "мастер-раб": работа и параллельное соединение каждого модуля контролируются независимо от встроенного DSP, без единой точки отказа,независимое течение между модулями.

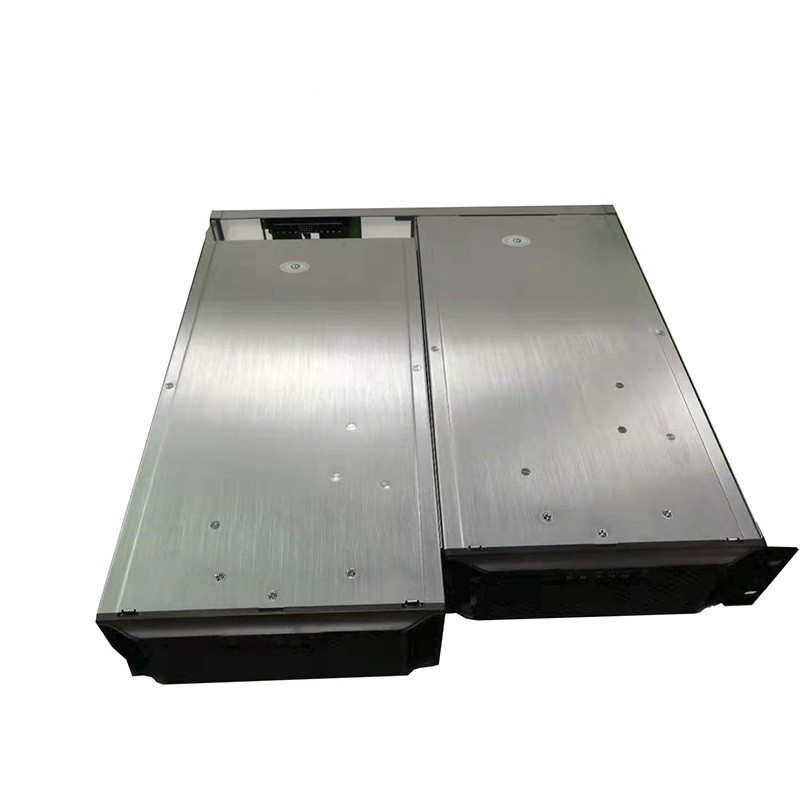

С горячим замыканием: нет необходимости делать какие-либо параметры настройки и работы, подключение и игра, модуль автоматически входит в нормальное рабочее состояние, обслуживание и замена просты и быстры.
Модуль встроенный обход: пользователи могут выбрать приоритет инвертора или приоритет обхода
Управление мониторингом: индикаторная панель, звуковая и световая сигнализация об отказе, интерфейс связи RS485 и сухой контакт с отказом.
Функция защиты: имеет функции входной перенапряженности, выходной перенапряженности, перенапряженности, короткого замыкания и так далее.

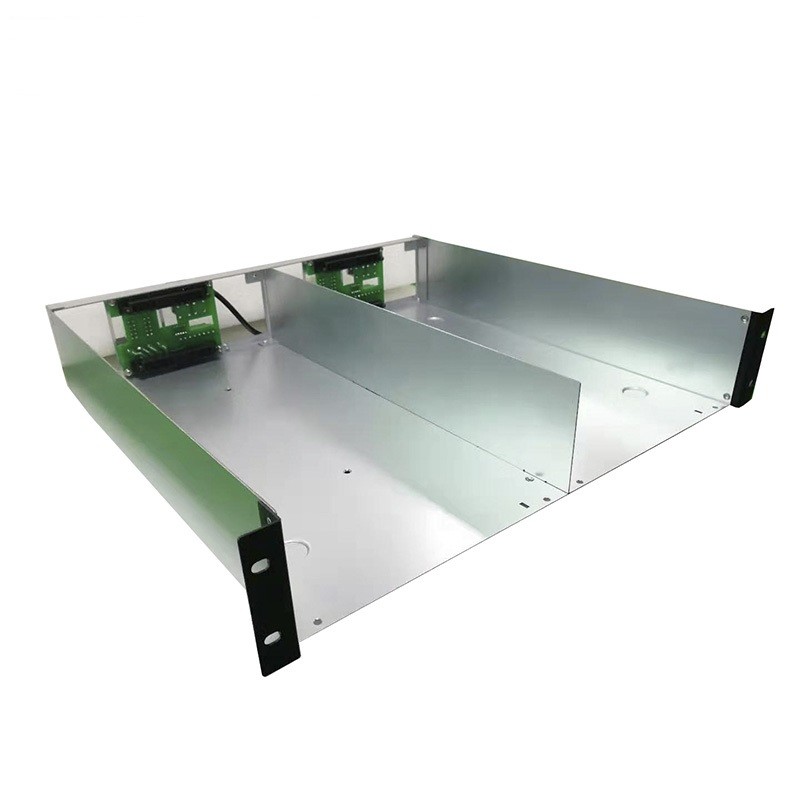

Высокая плотность мощности: конструкция шириной 1/2 19 ′′, объем составляет только половину ширины обычного инвертора, экономия места и удобная параллельность.
Спецификация
| Технические данные |
| Модель |
BWT48/220-2KVAS |
| Ввод |
| Входное напряжение постоянного тока |
48 Вдц |
| Входной ток постоянного тока |
42.0 Максимально |
| Диапазон входного напряжения постоянного тока |
40 - 60 В |
| ЗаполнитеNoise Текущий |
≤ 10% |
| PF |
0.8 |
| Ввод AC BY-PASS |
| Диапазон входного напряжения |
270V-190V ((±10Vac) |
| Номинальный входный ток |
9.1А |
| Время передачи |
< 12 мс |
| Выход |
| Производственная мощность |
2000 ВА |
| Номинальная производственная мощность |
1600 Вт |
| Номинальное выходное напряжение |
220VAC |
| Номинальный выходный ток |
3.6А |
| Диапазон выходного напряжения |
220Vac ((Толерантность ±1,5%) |
| Эффективность выпуска |
≥ 85% |
| Частота выхода |
50 Гц |
| Диапазон частот |
43 ~ 67 Гц |
| Выходная волна |
Чистая синусная волна |
| ТГД |
≤ 3% (нагрузка на линию) |
| Время переключения (в режиме инвертора) |
≤ 12 ms (с нагрузкой) |
| Диапазон частоты выхода |
50±0,1% или 60±0,1% |
| ДинамическаяRЭспонсияTИмя |
5% ((нагрузка 0←→100%) |
| PF |
0.8 |
| Выпуск над защитой от тока |
| Превышение грузоподъемности |
Продолжайте работать 10 минут @105% |
| Превышение грузоподъемности |
Продолжайте работу. @ 125% |
| Защита от перегрева |
Да, да. |
| защита от короткого замыкания |
Да (не проверять при подключении AC) |
| Защита обратного соединения |
Да, да. |
| ЭКОЛОГИЧЕСКАЯ ТЕСТОВА |
| Температура окружающей среды. |
-20 ~ +50°C |
| Работа при высоких температурах |
50±2°C (номинальная нагрузка 24 часа) |
| Работа при низких температурах |
-20±2°C (номинальная нагрузка 24 часа) |
| Хранение при высоких температурах |
80±2 °C,24 часа |
| Хранение при низкой температуре |
-40±2°С,24 часа |
| Влажность |
0~90%,Никакой конденсации влаги |
| Эксплуатационная высота (м) |
Высота Полная мощность до 2000 м. -2% / 100 м, максимальная высота 5000 м |
| Параллельный режим |
| Максимальные параллельные количества |
8 единиц |
