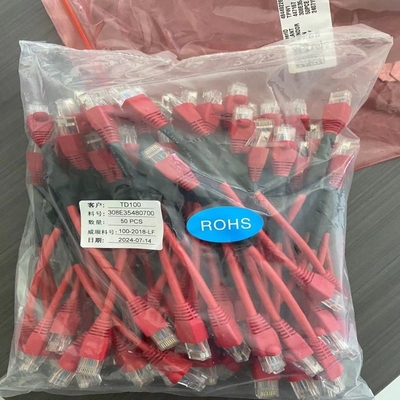

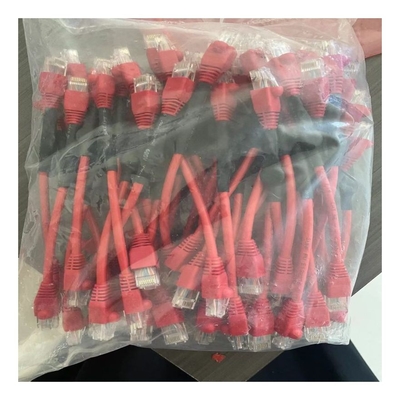

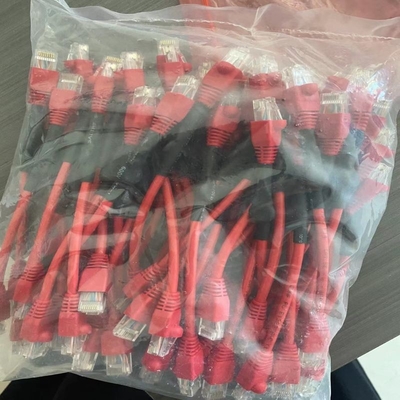

Eltek Harness Шелф-на-Шелф синхронизирующий кабель P/N 308E35480700 Силовое ядро

Правильное направление кабеля постоянного тока

На рисунке 10 показано правильное направление кабеля для соединений выключателя.точек соединенияПримечание: любые другие кабели могут повредить персоналу или системе.

Кружка 9 содержит четыре выключателя и двадцать соединений предохранителей GMT. Все выходные соединения постоянного тока доступны сзади (рисунок 12).В то время как выключатели и предохранители доступны спереди (рисунок 11).

Сделать выходные и обратные соединения GMT с помощью сжатых винтов на терминальных полосах GMT, доступных сзади (рисунок 12).Выберите размер провода в соответствии со спецификациями в разделе "Требования к выходу постоянного тока" на странице 10. ГМТ кабели должны быть направлены прямо вниз через кабельные отверстия прямо под ГМТ терминального блока.Устанавливать предохранители в соответствующие слоты в блоке предохранителей GMT, показанном на рисунке 11Для соединений выходной и обратной нагрузки выключателя (положения A и B) подключайте подшипники к двойным кнопам 1⁄4 -20 с центрами 5/8 ′, доступным сзади, как показано на рисунке 12.Переключатели могут быть найдены за дверью распределения на правой стороне системы, если смотреть на нее спереди (рисунок 11).Размеры проводов и подшипников согласно спецификациям в разделе "Требования к выходу постоянного тока" на странице 10.При просмотре сзади с левой стороны полки кабельные отверстия должны быть проложены через кабельные отверстия (рисунок 10).Не подключайте оборудование к защищенным LVD выходном соединениям.
