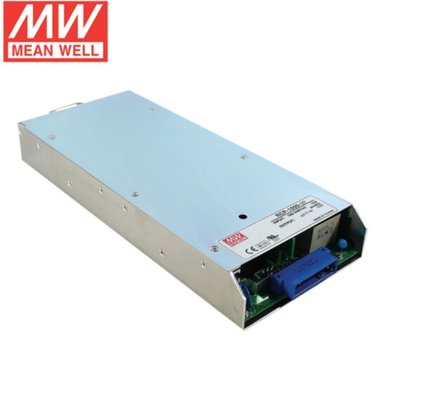

Средняя серия RCP колодца 19 электрическая система электропитания 1000W-1800W RCP-1000-12 RC0-1000-24 дюйма
Особенности:
- Решение начала полного шкафа mountable: выпрямитель тока и заряжатель
- низкопрофильный 1U
- полка шкафа 19 дюймов доступная
Ваттность:
1000W~18000W
Модель:
Мощность: RCP-1000 /RCP-1600/RCP-2000
Заряжатель: RCB-1600

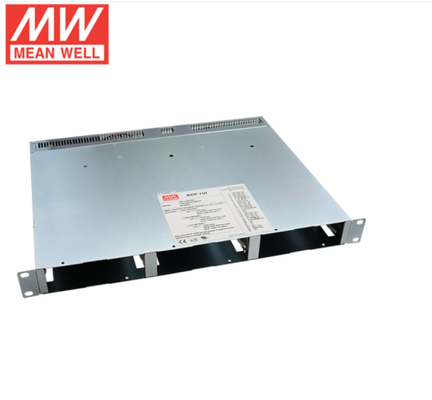

Шкаф: RCP-1U /RHP-1U /RKP-1U
Регулятор & монитор: RCP-MU /RKP-CMU1
Применения
- Промышленная автоматизация
- Распределенная система силы архитектурноакустическая
- Беспроводные решения /telecommunication
- Резервная электрическая система
- Система заряжателя электротранспорта
- Система настоящего источника постоянного
Технический лист:
| МОДЕЛЬ |
RCP-1000-12 |
RCP-1000-24 |
RCP-1000-48 |
|
ВЫХОД
|
НАПРЯЖЕНИЕ ТОКА DC |
12V |
24V |
48V |
| РАСКЛАССИФИЦИРОВАННОЕ ТЕЧЕНИЕ |
60A |
40A |
21A |
| НАСТОЯЩИЙ РЯД |
0 | 60A |
0 | 40A |
0 | 21A |
| РАСКЛАССИФИЦИРОВАННАЯ СИЛА |
720W |
960W |
1008W |
| СТРУИТЕСЬ & ШУМИТЕСЬ (максимальное) Note.2 |
150mVp-p |
200mVp-p |
300mVp-p |
| НАПРЯЖЕНИЕ ТОКА РЕГУЛИРУЕМ РЯД (SVR) |
11,6 | 12.4V |
23,2 | 24.8V |
46,3 | 49.7V |
| ДОПУСК Note.3 НАПРЯЖЕНИЯ ТОКА |
±1.0% |
±1.0% |
±1.0% |
| ЛИНИЯ РЕГУЛИРОВКА |
±0.5% |
±0.5% |
±0.5% |
| РЕГУЛИРОВКА НАГРУЗКИ |
±0.5% |
±0.5% |
±0.5% |
| НАСТРОЙТЕ, ВРЕМЯ ВОСХОДА |
1000ms, 60ms/230VAC на максимальной допускаемой нагрузке |
| ЗАДЕРЖИТЕ ВРЕМЯ (тип.) |
16ms/230VAC на максимальной допускаемой нагрузке |
|
ВХОДНОЙ СИГНАЛ
|
РЯД Note.4 НАПРЯЖЕНИЯ ТОКА |
90 | 264VAC 127 | 370VDC |
| ДИАПАЗОН ИЗМЕНЕНИЯ ЧАСТОТ |
47 | 63Hz |
| ЭФФЕКТИВНОСТЬ (тип.) |
81% |
87% |
89% |
| ТЕЧЕНИЕ AC (тип.) |
8.5A/115VAC 4.5A/230VAC |
10.5A/115VAC 5.5A/230VAC |
11A/115VAC 5.5A/230VAC |
| ТЕЧЕНИЕ INRUSH (тип.) |
НАЧАЛЬНЫЙ ПУСК 50A |
| ТЕЧЕНИЕ УТЕЧКИ |
<1>
|
|
ЗАЩИТА
|
ПЕРЕГРУЗКА |
105 | сила 125% требуемой производительности |
| Тип защиты: Постоянн настоящий ограничиваться, берет автоматически после того как аварийные условия извлекутся |
| ИЗЛИШЕК НАПРЯЖЕНИЕ ТОКА |
13,2 | 16.2V |
26,4 | 32.4V |
52,8 | 64.8V |
| Тип защиты: Завершать работу с напряжение тока o/p, re-сила дальше взять |
| ИЗЛИШЕК ТЕМПЕРАТУРА |
Завершать работу с напряжение тока o/p, берет автоматически после того как температура идет вниз |
|
ФУНКЦИЯ
|
ВСПОМОГАТЕЛЬНАЯ СИЛА |
5V @ 0.3A |
| УДАЛЕННОЕ УПРАВЛЕНИЕ ВКЛЮЧЕНИЕМ-ВЫКЛЮЧЕНИЕМ |
электрическим сигналом или сухим контактом ДАЛЬШЕ: не доходя: открытый |
| УДАЛЕННОЕ ЧУВСТВО |
Компенсируйте падение напряжения тока на проводке нагрузки до 0.5V |
| ВЫВЕДЕННОЕ НАРУЖУ НАПРЯЖЕНИЕ ТОКА PROGRAMMABLE |
Регулировка напряжения тока выхода позволяемая до 90 | 110% из номинального напряжения тока выхода. Пожалуйста см. руководство функции. |
| СИГНАЛ DC В ПОРЯДКЕ |
Изолированный сигнал TTL вне, пожалуйста ссылается на руководство установки |
| СИГНАЛ AC В ПОРЯДКЕ |
Изолированный сигнал TTL вне, пожалуйста ссылается на руководство установки |
| НАД ПРЕДУПРЕЖДЕНИЕМ TEMP |
Логика «максимум» для излишек предупреждения температуры, пожалуйста ссылается на руководство установки, изолированный сигнал |
|
ОКРУЖАЮЩАЯ СРЕДА
|
РАБОТАЯ TEMP. |
-20 | +60℃ (см. «Derating кривая») |
| РАБОТАЯ ВЛАЖНОСТЬ |
20 | не-конденсировать RH 90% |
| ХРАНЕНИЕ TEMP., ВЛАЖНОСТЬ |
-40 | +85℃, 10 | не-конденсировать RH 95% |
| TEMP. КОЭФФИЦИЕНТ |
±0.02%/℃ (0 | 50℃) |
| ВИБРАЦИЯ |
10 | 500Hz, 2G 10min. /1cycle, 60min. каждое вдоль x, y, оси z |
|
БЕЗОПАСНОСТЬ & EMC
(Примечание 5)
|
НОРМЫ БЕСОПАСНОСТИ |
UL62368-1, номер 62368-1 CSA C22.2, TUV BS EN/EN62368-1, EAC TP TC 004 одобрило |
| ВЫДЕРЖИТЕ НАПРЯЖЕНИЕ ТОКА |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.7KVDC |
| СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
I/P-O/P, I/P-FG, O/P-FG: омы 100M/RH 500VDC/25℃/70% |
|
ИЗЛУЧЕНИЕ EMC
|
Параметр |
Стандарт |
Уровень/примечание теста |
| Проведенный |
BS EN/EN55032 (CISPR32) |
Класс b |
| Излученный |
BS EN/EN55032 (CISPR32) |
Класс b |
| Гармонический ток |
BS EN/EN61000-3-2 |
----- |
| Фликер напряжения тока |
BS EN/EN61000-3-3 |
----- |
|
НЕВОСПРИИМЧИВОСТЬ EMC
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Параметр |
Стандарт |
Уровень/примечание теста |
| ESD |
BS EN/EN61000-4-2 |
Уровень 3, воздух 8KV; Уровень 2, контакт 4KV |
| Излученный |
BS EN/EN61000-4-3 |
Уровень 3 |
| EFT/взрыв |
BS EN/EN61000-4-4 |
Уровень 3 |
| Пульсация |
BS EN/EN61000-4-5 |
Уровень 4, 4KV/Line-Earth; Уровень 3, 2KV/Line-Line |
| Проведенный |
BS EN/EN61000-4-6 |
Уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Погружения и перерывы напряжения тока |
BS EN/EN61000-4-11 |
>погружение 95% 0,5 периода, погружение 30% 25 периодов,
>перерывы 95% 250 периодов
|
|
ДРУГИЕ
|
MTBF |
840.8K часы MIN. Telcordia SR-332 (Bellcore); 107.4K часы MIN. MIL-HDBK-217F (25℃) |
| РАЗМЕР |
295*127*41mm (L*W*H) |
| УПАКОВКА |
1.93Kg; 6pcs/12.6Kg/1.04CUFT |
| ПРИМЕЧАНИЕ |
1. Все не специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25℃ температуры окружающей среды.
2. Пульсация & шум измерены на 20MHz ширины полосы частот путем использование 12" переплетенный пар-провод законченной параллельный конденсатор 0.1uf & 47uf.
3. Допуск: включает настроенные допуск, линию регулировку и регулировку нагрузки.
4. Derating может быть необходим под низкими вводами напряжения. Пожалуйста проверите derating кривую для получения более подробной информации.
5. Электропитание учтено компонентом который будет установлен в окончательное оборудование. Все тесты EMC исполнены путем устанавливать блок дальше
металлическая пластина 720mm*360mm с 1mm из толщины. Окончательное оборудование необходимо re-подтвердить что оно все еще встречает директивы EMC. Для наведения о том, как
выполните эти тесты EMC, пожалуйста см. «испытание EMI компонентных электропитаний.» (как доступный на http://www.meanwell.com)
6. Derating температуры окружающей среды 3.5℃/1000m с fanless моделями и 5℃/1000m с моделями вентилятора для работая высоты более высокой чем 2000m (6500ft).
Опровержение пассива продукта ※: Для детальной информации, пожалуйста см. https:// www.meanwell.com/serviceDisclaimer.aspx
|
