Система питания Eltek Flatpack2 5U 6U 7U с распределением 300A/500A FP2 2000W /FP2 3000W модуль

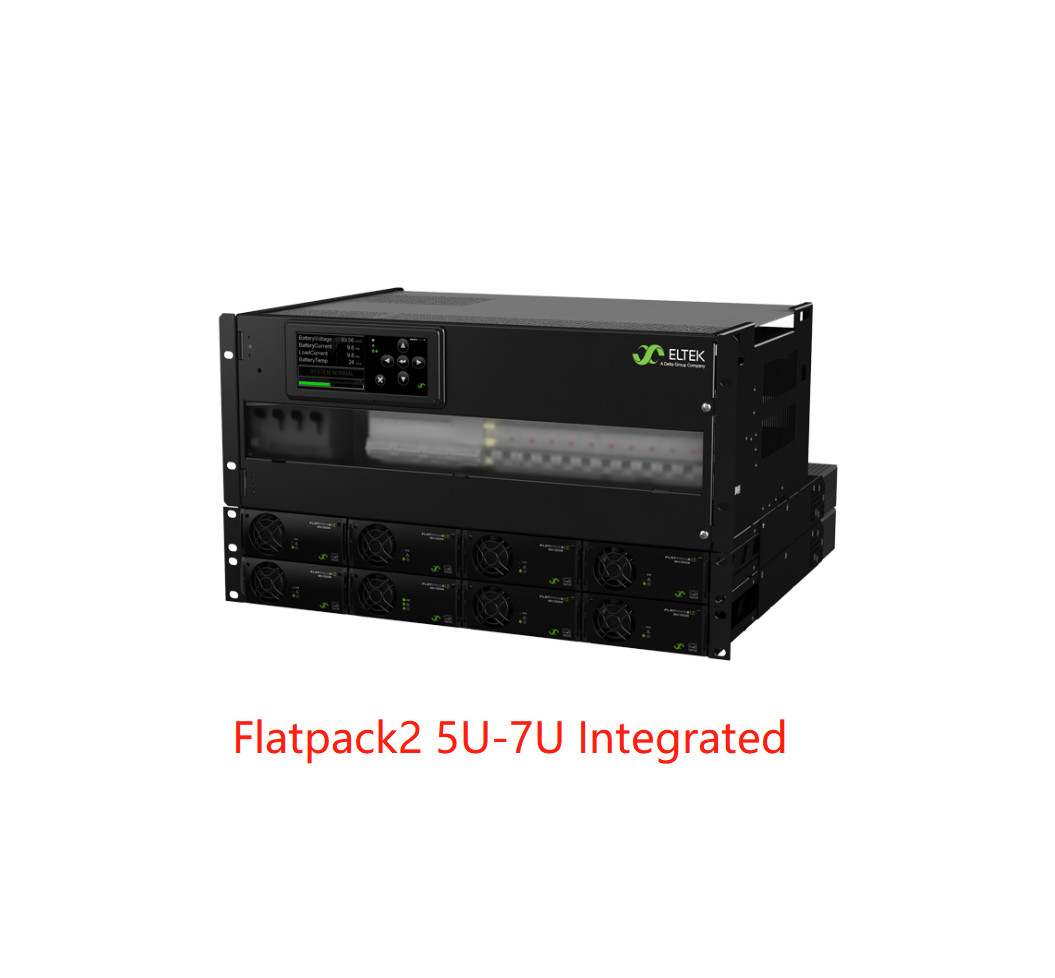

Flatpack2 5U-7U Integrated
Распределение 4U разработано для удовлетворения спроса на компактные и гибкие решения для питания постоянным током. Оно основано на строительных блоках и имеет различные конфигурации в зависимости от мощности, контроллера, секции батарей и секции нагрузки.
Вставные автоматические выключатели батарей и установленные на DIN-рейку автоматические выключатели нагрузки обеспечивают простоту конфигурирования, а также замену «в полевых условиях». Система питания имеет два варианта контроллера: Smartpack2 или Smartpack S, которые обладают всеми функциями, необходимыми в существующих и будущих приложениях.
Основные характеристики
- Комплексная система

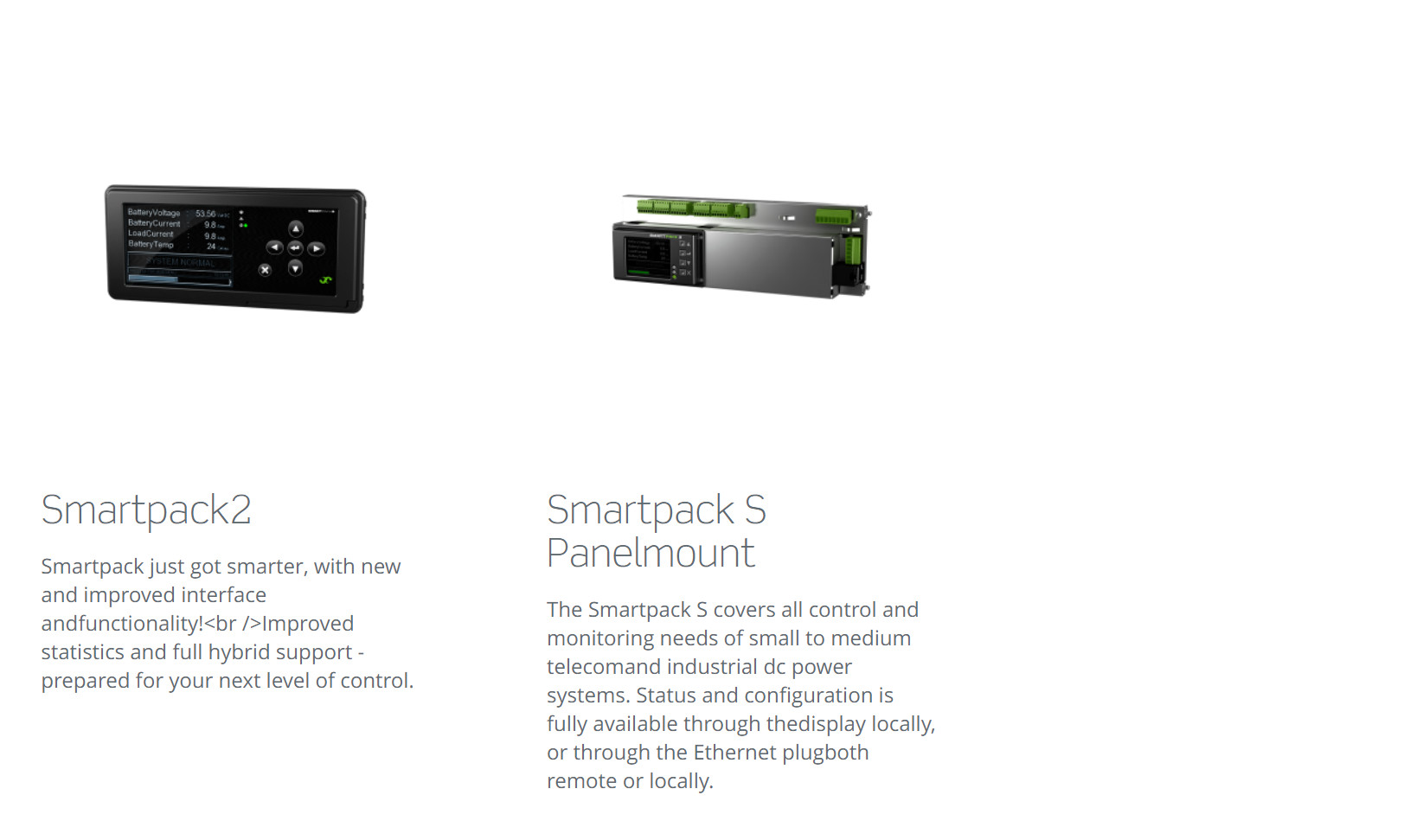

- Контроллер Smartpack2 или Smartpack S
- Модули с возможностью горячей замены
- Шасси распределения 19”/4U с откидной передней дверцей
- До 8 автоматических выключателей батарей
- LVBD
- До 20 позиций автоматических выключателей нагрузки
- LVLD (опционально)
- Глобальные сертификаты
Технические данные:
|
|
|
|
|
|
|
|
|
МОДЕЛЬ |
РАСПРЕДЕЛЕНИЕ 300A |
|
РАСПРЕДЕЛЕНИЕ 500A |
|
|
Номер детали
(Сконфигурированная система питания)
|
CTOxxxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
|
МОДУЛЬ ПИТАНИЯ |
|

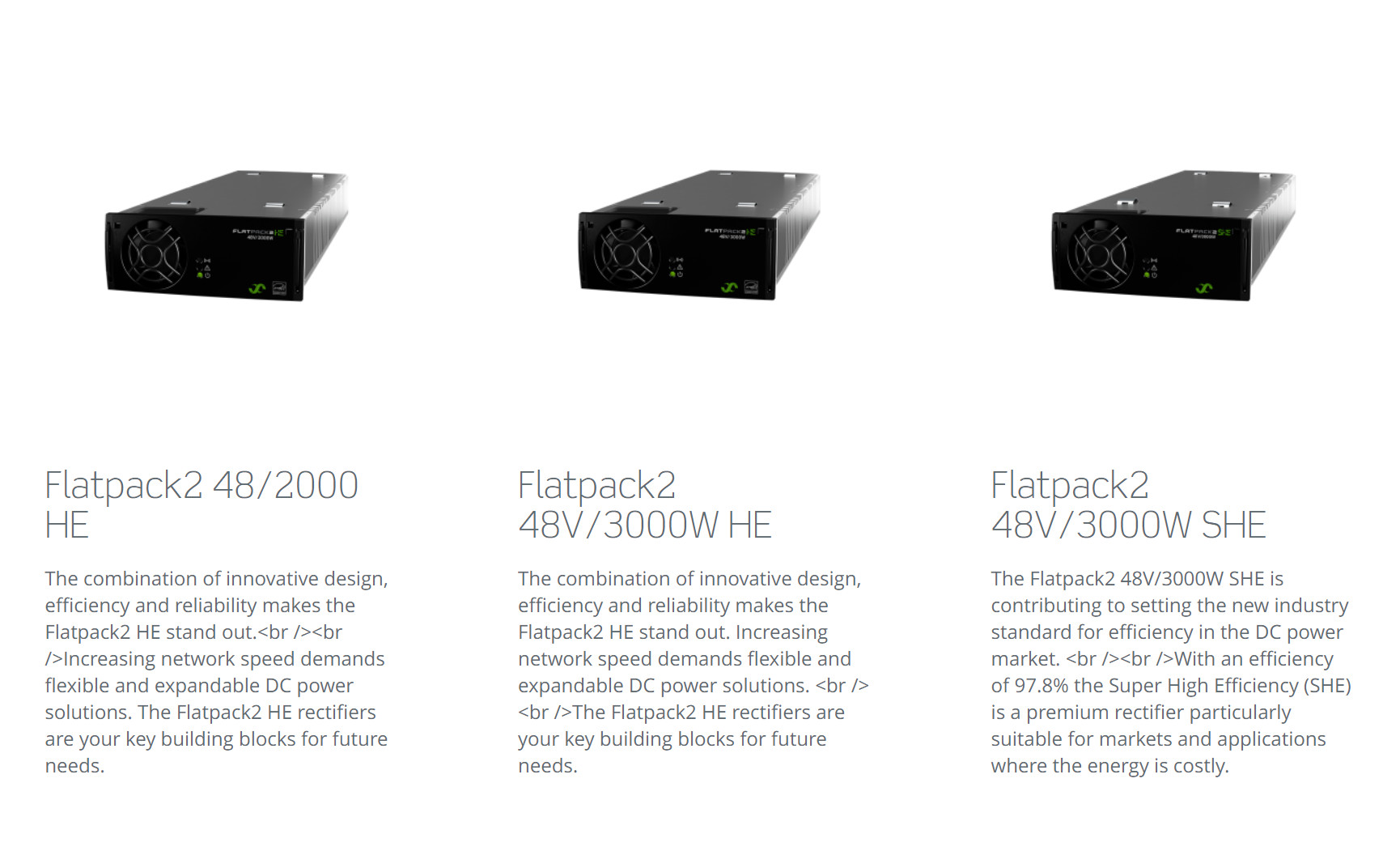

Выпрямитель Flatpack2 1) |
Flatpack2 48/2000 HE или SHE Flatpack2 48/3000 HE или SHE |
|
|
|
|
|
ВХОДНЫЕ ДАННЫЕ |
|
Напряжение (диапазон) |
85-300 В переменного тока (модуль HE) 85-264 В переменного тока (модуль SHE) |
|
|
|
|
|
Частота |
45-66 Гц |
|
|
|
|
|
|
Конфигурация сети |
1p230 В переменного тока TN / 3p400 В переменного тока TN / 3p230 В переменного тока IT |
2x 3p400 В переменного тока TN / 2x 3p230 В переменного тока IT |
|
Подключение |
Клеммные колодки, макс. 10 мм2 |
|
|
|
|
|
ВЫХОДНЫЕ ДАННЫЕ |
|
Напряжение |
-48 В постоянного тока |
|
|
-48 В постоянного тока |
|
|
Ток (максимальный) |
300 А |
|
|
500 А |
|
|
|
РАСПРЕДЕЛЕНИЕ БАТАРЕИ |
|
|
Количество позиций автоматических выключателей |
4x или 6x 100 А |
|
|
8x 100 А |
|
|
LVBD |
300 А (по умолчанию) |
|
|
500 А (по умолчанию) |
|
|
Тип автоматического выключателя батареи |
Вставной тип |
|
|
|
|
|
|
РАСПРЕДЕЛЕНИЕ НАГРУЗКИ |
|
|
Количество позиций нагрузки |
До 20x 18 мм |
|
|
До 16x 18 мм |
|
|
LVLD (опционально) |
До 2x 150 А или 1x 300 А
(макс. 6x 18 мм или 4x 27 мм на каждом LVLD)
|
150 А
(макс. 6x 18 мм или 4x 27 мм на LVLD)
|
|
Тип автоматического выключателя нагрузки |
Установлен на DIN-рейку, ширина 18 мм и 27 мм (автоматические выключатели MCB шириной 13 мм и автоматические выключатели вставного типа по запросу)
Настраивается со всеми брендами
|
|
КОНТРОЛЬ И МОНИТОРИНГ |
|
Блок управления и мониторинга 2) |
Smartpack2 или Smartpack S |
|
Smartpack2 |
|
|
Место установки |
Установлен на дверной панели |
|
|
|
|
|
|
Локальная работа |
Интуитивно понятное управление с помощью сенсорной панели и графического цветного дисплея |
|
Удаленная работа |
Ethernet для удаленного/локального мониторинга и управления через веб-браузер |
|
|
ДРУГИЕ ХАРАКТЕРИСТИКИ |
|
|
Рабочая температура |
-40 to +70 °C [-40 to +158 °F] 3) |
|
|
|
|
|
Температура хранения |
-40 to +85 °C [-40 to +185 °F] |
|
|
|
|
|
Размеры (Ш x Г x В) 4) |
482 x 380 x H мм [19 x 14,9 x H дюймов] Высота (H):
- 5U: 222 мм [8,8 дюйма]
- 6U: 267 мм [10,5 дюйма]
|
482 x 380 x H мм [19 x 14,9 x H дюймов] Высота (H):
- 6U: 267 мм [10,5 дюйма]
- 7U: 311 мм [12,3 дюйма]
|
|
Вес (без модулей) |
Приблизительно 5 кг [11 фунтов] |
|
|
|
|
|
СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
|
|
Электрическая безопасность |
IEC/UL 60950-1 |
|
|
|
|
|
|
ЭМС |
ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
|
Окружающая среда |
ETSI EN 300 019-2-1 (Класс 1.2) /-2 (Класс 2.3) /-3 (Класс 3.2)
ETSI EN 300 132-2
Нормальные условия эксплуатации в соответствии с IEC 62040-5-3:2016 пункт 4.2. Другие условия эксплуатации в соответствии с IEC 62040-5-3:2016 пункт 4.3, должны быть указаны
|
|
1) См. паспорт выпрямителя Flatpack2 для получения подробной информации
2) См. паспорт контроллера для получения подробной информации
|
3) +45 to +70 °C [+113 to +158 °F] со снижением производительности
4) Рекомендуемая минимальная глубина шкафа составляет 400 мм [15,7 дюйма]
|
