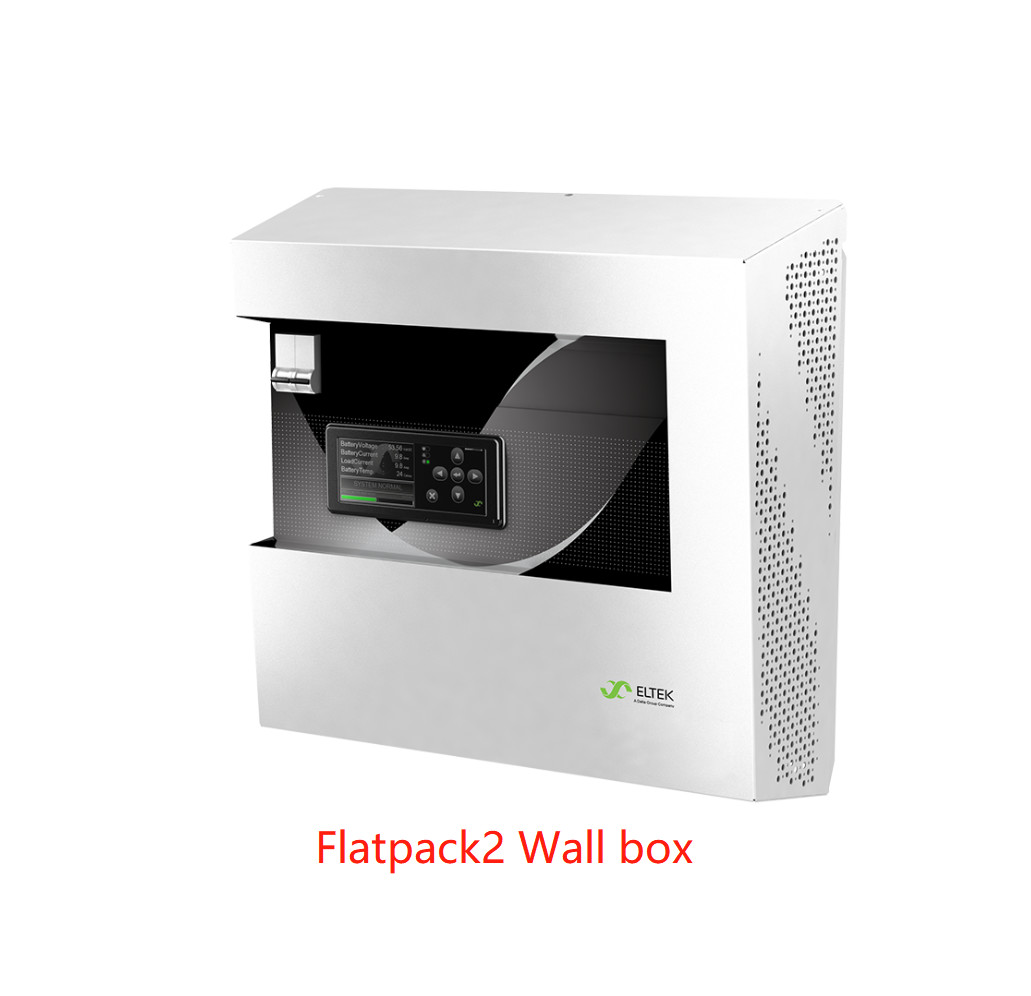

Системы Eltek Flatpack2 Wall Box 24VDC, 30VDC, 48 VDC, 60 VDC, 110 VDC и 125 VDC
В зависимости от выбранного выпрямителя, выход постоянного тока системы может быть одним из следующих: 24V/40-168 A, 48V/15-83 A, 110V/10-34A.
Его компактный дизайн и простая установка делают его мощным настенным комплектом постоянного тока.Широкий диапазон выхода постоянного тока выпрямителя делает его подходящим для параллельной работы со всеми типами стационарных батарей, в том числе свинцовой кислоты или никеля и кадмия.
Ключевые особенности
- Компактный дизайн (W452 x D200 x H450mm)
- Распространение грузовых продуктов или комплексное распределение
- Цифровые контроллеры (3,2 ̊ TFT цветный дисплей для отличных характеристик мониторинга и регулирования, включая Ethernet и веб-интерфейс для удаленного мониторинга)
- Уникальная установка (съемная передняя крышка обеспечивает легкий доступ для установки и соединений)
- Маркировка CE, UL признанный для установки во всем мире
Параметры:
| Технические спецификации |
|
Модель |
Сплошное питание 24-60В |
Общая мощность 110 В |
2 - полюсное расстояние 24 - 110 В |
Дистанция полюса 1 - -48В |
|
|
Номер части |
CTO30210.000 |
CTO30210.100 |
CTO30210.xxxx |
CTO30210.xxxx |
|
|
Вводные данные |
|
|
|
|
|
|
Напряжение (диапазон) |
85 - 300 ВКондиционер |
|
|
Одноразовая подача |
• |
• |
• |
• |
|
|
Единая подача переменного тока с СПД (класс OVP 2) |
- |
- |
• |
• |
|
|
Двойная подача переменного тока (индивидуальный ректификатор) |
- |
- |
• |
• |
|
|
Рекомендуемый выключатель |
16A для 1 выпрямителя FP2 в системе или 2 выпрямителя FP2 с отдельным питанием 25A для 2 выпрямителей FP2 в системе |
|
|
Защита |
Индивидуальные предохранители в модулях выпрямителя |
|
|
Соединение |
Непосредственно на входном MCB, до 25 мм2
Терминал винта PE, максимум 10 мм2и M5 кабельной подвески непосредственно к шасси
|
|
|
Выходные данные |
|
|
|
|
|
|
Напряжение (по умолчанию) |
24-60 ВDC |
110-125 ВDC |
24-110 ВDC |
- 48 В.DC |
|
|
NiCad, количество поддерживаемых ячеек |
18-40 лет |
85-104 |
18-88 |
38 - 40 |
|
|
Pb, количество поддерживаемых ячеек |
12-30 |
54-60 |
54 |
24 |
|
|
Мощность (максимальная) @ номинальный вход |
4000 Вт |
|
|
Текущий (максимальный) @ номинальный вход |
См. предыдущую страницу или соответствующий информационный лист Flatpack2 |
|
|
Незащищенная оптовая продукция |
• |
• |
- |
- |
|
|
Защищенные выходы батареи |
- |
- |
2 х 2 столба (16 - 63 А) |
3 х 1 столба (16 - 63A) |
|
|
Защищенные выходы нагрузки |
- |
- |
3(42)) х 2 полюса (6 - 63А) |
112)) х 2 полюса (6 - 63А) |
|
|
Интегрированный шунт и отсоединение батареи |
- |
- |
- |
200А |
|
|
Соединение |
Терминал, максимум
35 мм2
|
Терминал, максимум
35 мм2
|
Непосредственно на входном MCB, до 25 мм2 |
|
|
Защита выхода в выпрямителях |
Блокировка ОР-ФЭТ или предохранителя, защита от короткого замыкания и высокой температуры |
|
|
Контроль и мониторинг |
|
|
|
|
|
|
Контрольная группа |
Умный пакет 2 |
|
|
Местная операция |
Дисплей и клавиши, интерфейс WEB через стандартный браузер с использованием WebPower |
|
|
Дистанционная работа |
WebPower (WEB Интерфейс, протокол SNMP и электронная почта) |
|
|
Реле сигнализации (соединение: зажим ≤ 1,5 мм)2) |
6 x свободное изменение потенциала через контакты (NO, NC, C) [максимум 75 В/ 2 А/ 60 Вт] |
|
|
Вводные материалы |
6 x настраиваемая (цифровая, аналоговая) и 3 температуры |
|
|
Текущие измерения |
Ток выпрямителя и если используется шунт батареи; ток батареи и ток нагрузки |
|
|
|
Сигнализация |
Сигнализация низкого и высокого выходного напряжения (небольшие и большие уровни), сигнализация о сбоях на заземление, сигнализация о температуре, сигнализация о сбоях в работе главных батарей, сигнализация о оставшейся емкости батареи/сигнализация низкого качества,Батарея/отключатель загрузки t разорванная тревога и многое другое |
|
|
Другие спецификации |
|
|
|
|
|
|
Изоляция |
30,0 кВКондиционер- вход на выход
1.5 кВКондиционер- ввод на землю
0.5 кВDC- выход на землю3)
|
|
|
Рабочая температура |
-40 до +45°C (-40 до +113°F), влажность 5 - 95% RH неконденсирующая
Снижение выходной мощности при высокой температуре, см. информационный лист для соответствующего выпрямителя
|
|
|
Класс защиты |
IP21, (IP22, с дополнительным покрытием PN: 298484) |
|
|
Температура хранения |
-40 до +85°C (-40 до +185°F), влажность 0 - 99% RH неконденсирующая |
|
|
Размеры [WxHxD] / вес |
452 x 450 x 200 мм (17,8 x 17,7 x 7,9 ‰) / 13 кг (1 модуль) 15 кг (2 модуля) |
|
|
СТАНДАРТЫ проектирования |
|
|
|
|
|
|
Электрическая безопасность |
EN 60950-1-3rdиздание |
|
|
ЭМК |
ETSI EN 300 386 В.1.4.1
EN 61000-6-1 / -2 / -3 / -4
|
|
|
Экология |
ЕТСИ EN 300 019, ЕТСИ EN 300 132 - 2 |
|
|
2) В зависимости от конфигурации ввода AC Main
3) 1,5 кВКондиционердля Wallbox с 110В Flatpack2 выпрямителями
|
