Системы преобразования постоянного тока Eltek 380V до 54V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Системы преобразователя постоянного тока Eltek 380 V до 54 V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

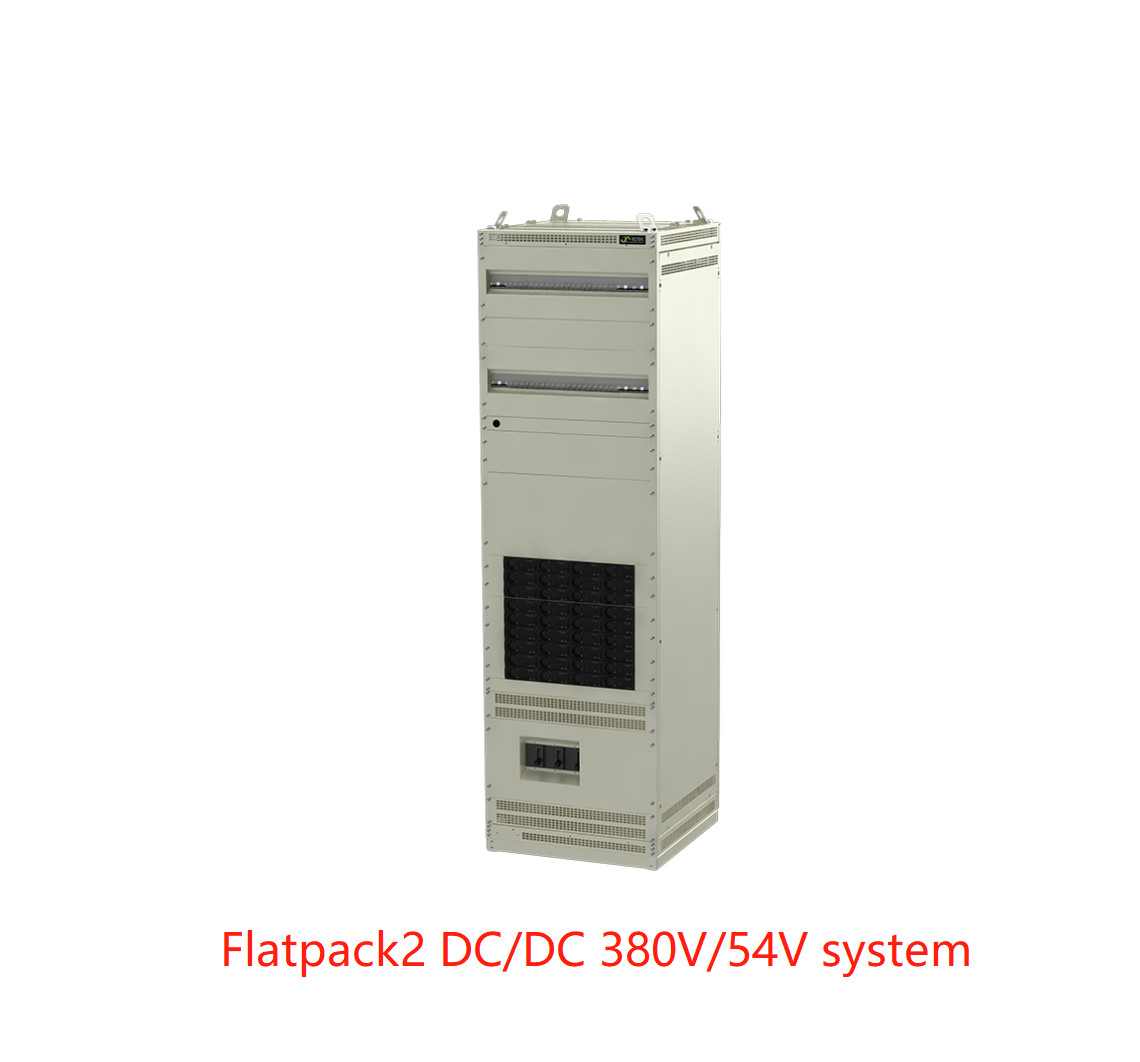

Система Flatpack2 DC/DC 380V/54V
Использование модуля Flatpack2 DC/DC 380V/48V 3000W SHE с богатой функциями блок управления и мониторинга Smartpack2 Eltek позволяет объектам извлекать выгоду из использования 380 Vdc в качестве напряжения передачи.
Либо для конкурентоспособной альтернативы традиционным беспроводной передаче данных в центрах обработки данных, либо для центральных электростанций в расширениях телекоммуникационных объектов.
Интеграция передовых, сверхвысокоэффективных преобразователей с Eltek's богатым устройством мониторинга и управления Smartpack2,высокопроизводительная система питания Flatpack2 DC/DC 380V/54V преобразует напряжение 380 Vdc в регулируемое 54 Vdc с эффективностью модуля 980,2%.
Ключевые особенности
L Защита входа
I универсальность
L Масштабируемость
Модульные
Сверхвысокая эффективность (SHE)
Управляющий смартпака 2
Включается горячим
50-55 Vdc регулируемый выход
Я запатентовал технологию SHE.
Применение
Телекоммуникации
• расширение центрального офиса телекоммуникаций
• Модернизация объектов высокой мощности
Центры обработки данных
• Преобразование от 380 VDC (260-400 VDC) до 50-55 VDC
• Услуги по размещению
• Замена установки UPS+VDC
Параметры:
|
| Модель |
Система 36 кВт |
Система 72 кВт |
108 кВт Система |
| Номер части |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| Вводные данные |
| Напряжение (рабочий диапазон) |
260 - 400 VDC |
| Максимальный ток |
147.6 А |
295.2 А (2х 147,6 А) |
442.8 А (3x 147.6 А) |
| Защита (уровень модуля) |
Зажигалка, отключение, когда VIN вне диапазона |
| Защита (уровне шкафа) |
1x 160 A MCCB |
2x 160 A MCCB |
3x 160 A MCCB |
| Выходные данные |
| Напряжение (по умолчанию) |
54.5 VDC |
| Напряжение (регулируемый диапазон) |
50 - 55 VDC |
| Максимальная мощность, номинальный вход |
36 кВт |
72 кВт |
108 кВт |
| Максимальный ток, @VOUT = 50 VDC |
720 А |
1440 А |
2160 А |
| Текущее распределение |
± 5% максимального тока от 10 до 100% нагрузки |
| Регулирование статического напряжения |
±0,5 % от 0 ∼ 100% нагрузки и номинальной мощности |
| Динамическое регулирование напряжения |
±5,0 % при изменении нагрузки на 10-90 или 90-10%, время регулирования < 50 мс |
| Выходы постоянного тока |
До 2x 30 способов ≤63 A MCB До 2x 20 способов ≤125 A MCB |
| Защита |
Выключение от перенапряжения; предохраняющее от короткого замыкания; высокая температура; ограничение входящего тока от горячего подключения; OR-ing FET |
| Дополнительная информация |
См. таблицу данных Flatpack2 DCDC 380V 48V 3000W SHE |
| Контроль и мониторинг |
| Мониторинговое подразделение |
Умный пакет2 |
| Местная операция |
Экран и клавиши, интерфейс WEB через стандартный браузер |
| Дистанционная работа |
Интерфейс WEB; MODBUS; протокол SNMP и электронная почта |
|
Сигнализация
|
Низкие и высокие выходное напряжение сигнализации (небольшие и большие уровни), сигнализация о неисправности земли, температура сигнализации, главные отключения сигнализации, загрузка прерывателя запустил сигнализацию и многое другое. |
| Дополнительная информация |
См. информационный лист Smartpack2 |
| Другие спецификации |
| Максимальная эффективность |
98.2 % |
|
Изоляция
|
4.2 кВДС вход и выход
2.2 кВДС входная земля
0.5 кВДС ∙ выходная земля
|
| Рабочая температура |
-20 до +45 °C (-4 до +113 °F) возможная мощность свыше 40 °C (104 °F) |
| Температура хранения |
-40 до +85 °C (-40 до +185 °F) |
| Влажность |
5 ∼ 95% RH, неконденсирующий |
| Размеры [WxHxD] |
600 x 2000 x 600 мм (23,62 x 78,74 x 23,62 ′′) |
| СТАНДАРТЫ проектирования |
| Электрическая безопасность |
IEC/EN 60950-1: 2013 года |
|
ЭМК
|
IEC/EN 61000-6-1:2007,
IEC/EN 61000-6-2:2005,
IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + А1:2011, ETSI EN 300 386 v2.1.1: 2016 г.
|
|
Экология
|
Испытано в соответствии с:
ETSI EN 300 019-2-1 v2.2.1: 2014 (класс 1.2);
ETSI EN 300 019-2-2 v2.3.1: 2013 (класс 2.3);
ETSI EN 300 132-3-1 v2.1.1; 2011/65/ЕС (RoHS) & 2008/98/ЕС (ОЭСИ)
Нормальные условия эксплуатации согласно пункту 4 IEC/EN 62040-5-3:20162, должны быть указаны другие условия эксплуатации согласно пункту 4.3.
|
| 1) Виды кабинетов без дверей. |
