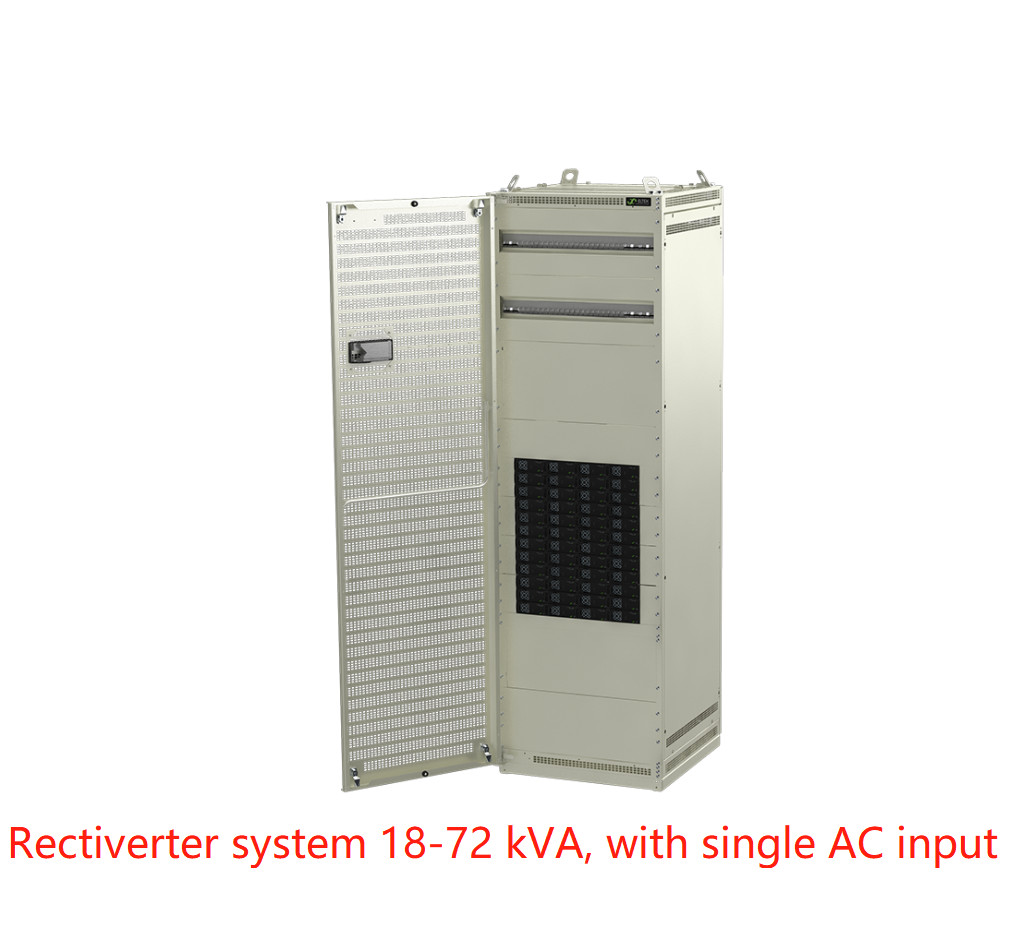

Масштабируемая система 18-72 kVA, одновходовое
|
| Модели/упорядочение информации |
36 kVA |
54 kVA |
72 kVA |
| Совокупность продуктов |
CTER2442.4xxx |
CTER3642.4xxx |
CTER4842.4xxx |
| ДАННЫЕ ОБ ОБЪЕМЕ ПРОДУКЦИИ AC |
| Напряжение тока) (дефолта/(регулируемый ряд) 1) |
|
400 ВПТ 3 участок) (y/346-415 ВПТ |
| Частота (режим инвертора дефолта) |
|
|
50 Hz (приспособительный) |
|
| Частота (набор-способный режим инвертора) |
|
50Hz, 60Hz или последние synced 50/60Hz (приспособительные) |
| Максимум силы (непрерывный/перегрузка (<15s>
| 28,8 kW (36) kVA/48 kVA |
43,2 kW (54) kVA/72 kVA |
57,6 kW (72) kVA/96 kVA |
| Настоящие максимум/участок (непрерывная перегрузка (<15s>
| 52ARMS/69,6ARMS |
78ARMS/104,4ARMS |
104ARMS/139,2ARMS |
| Настоящие (максимальные) быстрые отключение/участок (20ms) |
256A (6 x номинальных) |
380A (6 x номинальных) |
512A (6 x номинальных) |
| Задержите (погружения напряжения тока) (перед переключением к батарее) |
|
|
> максимальная допускаемая нагрузка 5 госпож @ |
|
| THD |
|
|
< 1="">
| |
|
Особенности выхода
|
Модуль: Взрыватель в l и n, горячее pluggable
распределение AC 1 поляка или 3 поляков (соединение сразу на MCB или MCCB)
Максимальная емкость выключателя согласно порекомендованному максимальному выключателю для модуля rectiverter
|
| ДАННЫЕ ОБ ОБЪЕМЕ ПРОДУКЦИИ DC |
| Напряжение тока) (дефолта/(регулируемый ряд) |
|
|
53,5 VDC/43 ДО 58 VDC |
|
| Сила (максимальный входной сигнал @nominal) |
28,8 kW 2) |
43,2 kW 2) |
57,7 kW 2) |
| Настоящий (максимальное ≤ @VOUT 48 VDC) |
600 a 2) |
900 a 2) |
A 1200 2) |
| Задержите время, силу максимального выпуска продукции |
|
|
>10ms; VOUT > 41 VDC |
|
| Особенности выхода |
|
Доказательство короткого замыкания, над выключением напряжения тока |
| ВХОДНЫЕ ДАННЫЕ |
| Ввод напряжения основ AC (3 участок y) |
|
|
320-475 ВПТ, |
|
| AC настоящий/участок (в зависимости от типа модуля) |
56-96 ОРУЖИЯ 4) |
84-144 ОРУЖИЯ 4) |
112-192 ОРУЖИЯ 4) |
| Частота (дефолт: ряд синхронизации) |
|
|
47-53 & 57-63 Hz |
|
| Частота (набор-способная: ряд синхронизации) |
|
|
47-53 Hz, 57-63 Hz или оба (приспособительный) |
| Фактор силы/THD |
|
|
> 0,99 на нагрузке 50% или больше/ < 3="">
|
| Напряжение тока DC номинальное/расширенный диапазон (отсутствие перегрузки) 3) |
|
|
45 - 58 VDC/40 ДО 45 VDC |
|
| DC настоящий) (максимума/во время перегрузки (15s) |
768 A A/1080 |
/1620 A A 1152 |
1536 / 2160 a |
| Особенности входного сигнала |
|
Модуль: Взрыватель в l и n, горячее pluggable, варистор, горячее pluggable
Терминалы винта входного сигнала AC индивидуальные 120 mm2 для L1-L3, n & PE
|
| ВЫКЛЮЧАТЕЛЬ БАТАРЕИ |
| выключатель батареи 1-pole |
|
2 держатель 2*TPS (800-1600 a) или 00 держатель 4*TPS (250-600 a) |
| ВАРИАНТЫ |
| Распределение DC (соединение сразу на выключателе) |
1-125 a, 1 выключатель поляка MCB (максимальный ПК 30 18 mm, максимальный ПК 20 27 mm) |
| Распределение DC (оптовый выход) |
|
|
2*600 a (держатель 2*TPS 00 250-600 a) |
| Ручной выключатель обходов |
|
|
2*200 a |
|
| LVBD (1-pole) |
|
|
A 1800 |
|
| ДРУГАЯ СПЕЦИФИКАЦИЯ |
| Эффективность |
>96% (режим основ (AC/AC и AC/DC)), >94% (режим инвертора (DC/AC)) |
| Класс защиты |
IP 20 |
|
|
|
| Соединение |
Верхнее или нижнее соединение |
|
|
| Рабочая температура |
-40 к +55°C (- 40 к +131°F), влажность не-конденсировать RH 5 до 95% |
| Температура хранения |
-40 к +85°C (- 40 к +185°F), влажность не-конденсировать RH 0 до 99% |
| Размер] [WxDxH/вес |
600 x 600x 2000mm (23,7 x 23,7 x 78,8")/300 kg (1100 lbs) |
|
| ПРОЕКТНО-КОНСТРУКТОРСКИЕ СТАНДАРТЫ |
| Электрическая безопасность |
EN 60950-1, безопасность UPS EN 62040-1 |
|
| EMC |
EN 300 ETSI 386 V.1.6.1, EN 61000-6-1 /-2/-3/-4 части 15 FCC CFR 47, EN62040-2 |
|
|
Окружающая среда
|
EN 300 019 ETSI: 2-1 (класс 1.2), 2-2 (класс 2,3)
Нормальные эксплуатационные режимы, который нужно быть согласно статье 4,1 RoHS (2011/65/EU) и WEEE 62040-3:2011 IEC/EN (2002/96/EC) уступчивому
|
|
1) Ряды напряжения тока выхода установили в фабрике и имеют индивидуальный пользоваться ключом в верхнем шасси
3) 40 до 45 VDC: уменьшенное представление - отсутствие поддержка силы и увеличенное напряжение тока THD на выходе AC.
|
2) Нагрузка AC имеет приоритет. Максимальные доступная сила выхода DC и настоящее зависят на немедленной нагрузке AC и вводе напряжения AC; т.е. максимальное 800W/16,7A в модуль на полный мощьности импульса и номинальный входном сигнале для 230VAC.
4) Если напряжение тока DC вытягивано под 43V, то течение входного сигнала может увеличить над этим уровнем
|
