Eltek rectiverter Indoor system Масштабируемая система 18-54 кВА 220 В пост. тока Резервное питание переменного тока для 400 В перем. тока или 230 В перем. тока (CIEJ3643.4xxx)
Eltek rectiverter Indoor system Масштабируемая система 18-54 кВА 220 В пост. тока Резервное питание переменного тока для 400 В перем. тока или 230 В перем. тока (CIEJ3643.4xxx)
Масштабируемая внутренняя система Rectiverter обеспечивает резервное питание переменного тока для
3-фазной нагрузки 400 В перем. тока или 1-фазной нагрузки 230 В перем. тока, а также питание 220 В пост. тока для зарядки аккумуляторов
и опциональных нагрузок постоянного тока. Гибкий выход постоянного тока может быть настроен для
подзарядки большой резервной батареи с временем защиты до 10 часов.
В сочетании с опциональным B-входом (двойной вход переменного тока) устраняется
необходимость в традиционном АВР (автоматическом переключателе ввода). Где переключение с входа A на вход B
, является бесшовной операцией без
прерывания нагрузки переменного тока
.
В сочетании с опциональным B-входом (двойной вход переменного тока) устраняется необходимость в традиционном АВР (автоматическом переключателе ввода). Где переключение с входа A на вход B, является бесшовной операцией без прерывания нагрузки переменного тока.
При конфигурации с двойным входом переменного тока для использования в качестве ИБП переменного тока, он классифицируется как - VFI SS 111 в соответствии с EN 62040-3
Основные характеристики
l 3-фазный вход 400 В перем. тока (Y)
l 3-фазный выход 400 В перем. тока (Y)
l Вход/выход 220 В пост. тока
l Макс. выход переменного тока 54 кВА / 43,2 кВт
l Макс. выход постоянного тока 43,2 кВт
l Защищенный массовый выход переменного тока
l Опция A+B (двойной вход переменного тока)
l Опция ручного байпаса
l До 4 аккумуляторных батарей
l Встроенная технология передачи
l Возможность перегрузки 150%, 15 с
l Быстрое отключение тока 600% 20 мс
l Горячее подключение
l Контроллер Smartpack2
l Работает параллельно с выпрямителями Flatpack2
l Соответствие мировым стандартам
l Запатентованная технология HE
Параметры:
|
| Модели / информация для заказа |
54 кВА + 48 кВт A-вход |
54 кВА + 48 кВт B-вход |
| Семейство продуктов |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| ДАННЫЕ ВЫХОДА ПЕРЕМЕННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон)1) |
|
3-фазный 400 В перем. тока (Y) / 346-415 В перем. тока |
| Частота (режим инвертора по умолчанию) |
|
50 Гц (адаптивная) |
| Частота (настраиваемый режим инвертора) |
|
50 Гц, 60 Гц или последняя синхронизированная 50/60 Гц (адаптивная) |
| Максимальная мощность (непрерывная / перегрузка (<15 с) ) |
|
43,2 кВт (54 кВА) / 72 кВА |
| Максимальный ток/фаза (непрерывный / перегрузка (<15 с) ) |
|
78 АСКЗ / 104,4 АСКЗ |
| Ток (максимальный) Быстрое отключение/фаза (20 мс) |
|
380 А (6 x номинальный) |
| Время удержания (провалы напряжения) (до переключения на батарею) |
|
> 5 мс при нагрузке 43,2 кВт |
| Коэффициент нелинейных искажений |
|
< 1,5 % при резистивной нагрузке |
| Характеристики выхода |
Модуль: Предохранитель в L и N, горячее подключение
100 А MCCB, отдельные винтовые клеммы выхода переменного тока 70 мм2 для L1-L3, N и PE
|
| ДАННЫЕ ВЫХОДА ПОСТОЯННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон) |
|
122,5 В пост. тока / 97 - 145 В пост. тока |
| Мощность (максимальная при номинальном входе) |
|
43,2 кВт 2) |
| Ток (максимальный при VOUT ≤ 48 В пост. тока) |
|
400 А 2) |
| Время удержания, максимальная выходная мощность |
|
>10 мс; VOUT > 97 В пост. тока |
| Характеристики выхода |
|
Защита от короткого замыкания, отключение при перенапряжении
Подключение входа/выхода батареи к болту M10
|
| ДАННЫЕ ВХОДА |
| Входное напряжение сети переменного тока (3 фазы Y) |
|
320-475 В перем. тока, |
| Ток переменного тока/фаза (при номинальном выходном напряжении) (в зависимости от типа модуля) |
92-138 АСКЗ 4) |
| Частота (по умолчанию: диапазон синхронизации) |
|
47-53 и 57-63 Гц |
| Частота (настраиваемая: диапазон синхронизации) |
|
47-53 Гц, 57-63 Гц или оба (адаптивная) |
| Коэффициент мощности / Коэффициент нелинейных искажений |
|
> 0,99 при нагрузке 50% или более /< 3,5% |
| Номинальное напряжение постоянного тока / расширенный диапазон (без перегрузки)3) |
|
102 - 145 В пост. тока / 90 - 145 В пост. тока |
| Ток постоянного тока (максимальный) |
|
450 А / 648 А во время перегрузки (15 с) |
| Характеристики входа |
Модуль: Предохранитель в L и N, горячее подключение, варистор, горячее подключение
160 А MCCB, отдельные винтовые клеммы входа переменного тока 70 мм2 для L1-L3, N и PE
|
| АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ БАТАРЕИ И НАГРУЗКИ |
| 2-полюсный автоматический выключатель батареи |
|
2*MCCB 630 А |
1*MCCB 880 А |
| 2-полюсный автоматический выключатель нагрузки |
|
- |
1*MCCB 630 А |
| ОПЦИИ |
| Максимальная мощность B-входа (с FP2 HE, выпрямители 2 кВт) |
|
48 кВт |
| Переключатель ручного байпаса |
|
2*160 А |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
| Эффективность |
>96% (режим сети (AC/AC и AC/DC)), >94% (режим инвертора (DC/AC)) |
| Класс защиты |
IP 20 |
|
|
| Рабочая температура |
-40 to +55°C (-40 to +131°F), влажность 5 - 95% относительной влажности без конденсации |
| Температура хранения |
-40 to +85°C (-40 to +185°F), влажность 0 - 99% относительной влажности без конденсации |
| Размеры [ШхГхВ] / Вес |
600 x 600 x 2000 мм (23,7 x 23,7 x 78,8”) / 300 кг (1100 фунтов) |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электрическая безопасность |
EN 60950-1, EN 62040-1 Безопасность ИБП |
|
| ЭМС |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Окружающая среда
|
ETSI EN 300 019: 2-1 (Класс 1.2), 2-2 (Класс 2.3)
Нормальные условия эксплуатации должны соответствовать IEC/EN 62040-3:2011, пункт 4.2
Другие условия эксплуатации в соответствии с IEC 62040-3:2011, пункт 4.3, должны быть указаны 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Диапазоны выходного напряжения настраиваются на заводе и имеют индивидуальную кодировку в верхней части шасси
3) 90 - 102 В пост. тока: сниженная производительность - нет повышения мощности и увеличенный коэффициент нелинейных искажений напряжения на выходе переменного тока.
|
2) Нагрузка переменного тока имеет приоритет. Максимальнаядоступнаявыходная мощность и ток постоянного тока зависят от мгновенной нагрузки переменного тока и входного напряжения переменного тока; т.е. максимум 28,8 кВт/260 А при полной мощности переменного тока и номинальном входе для 230 В переменного тока.
4) Если напряжение постоянного тока падает ниже 97 В, входной ток может увеличиться выше этого уровня
|

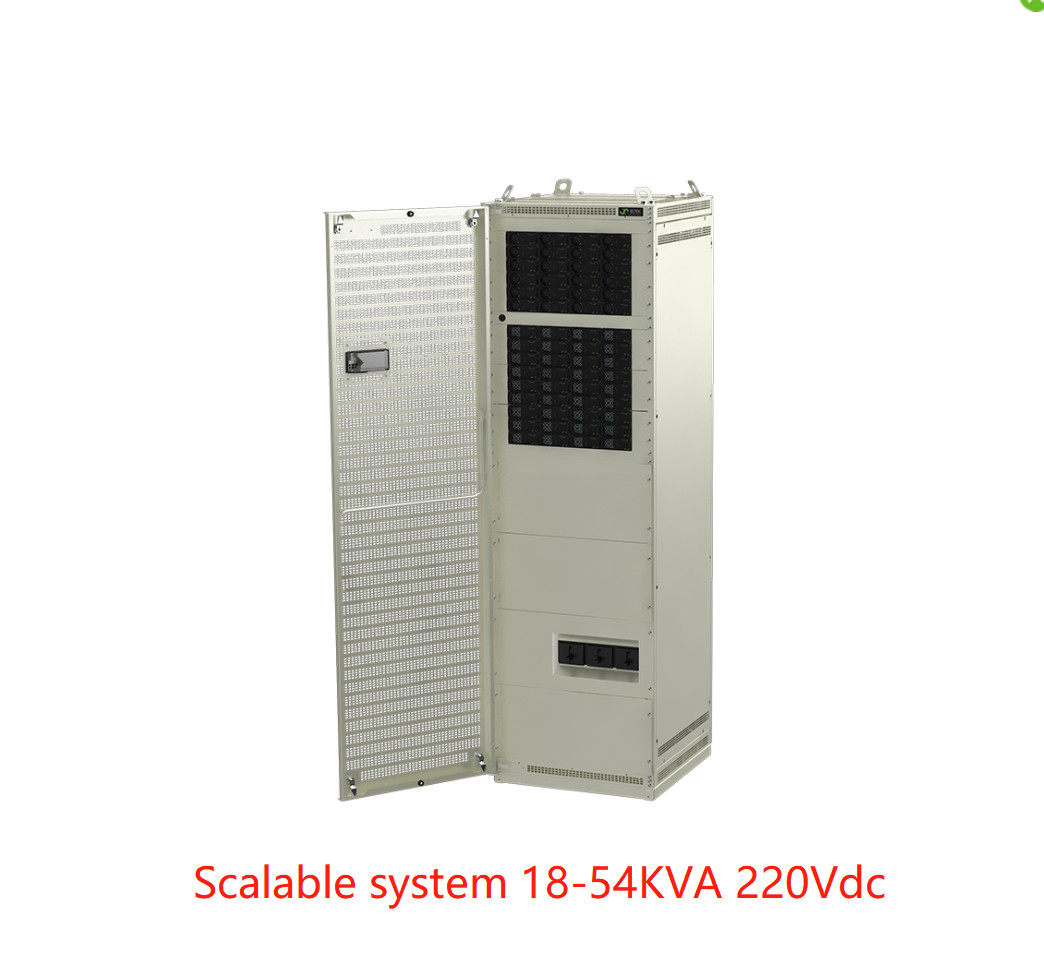

* Внутренний шкаф Rectiverter с подачей переменного и постоянного тока в одном шкафу

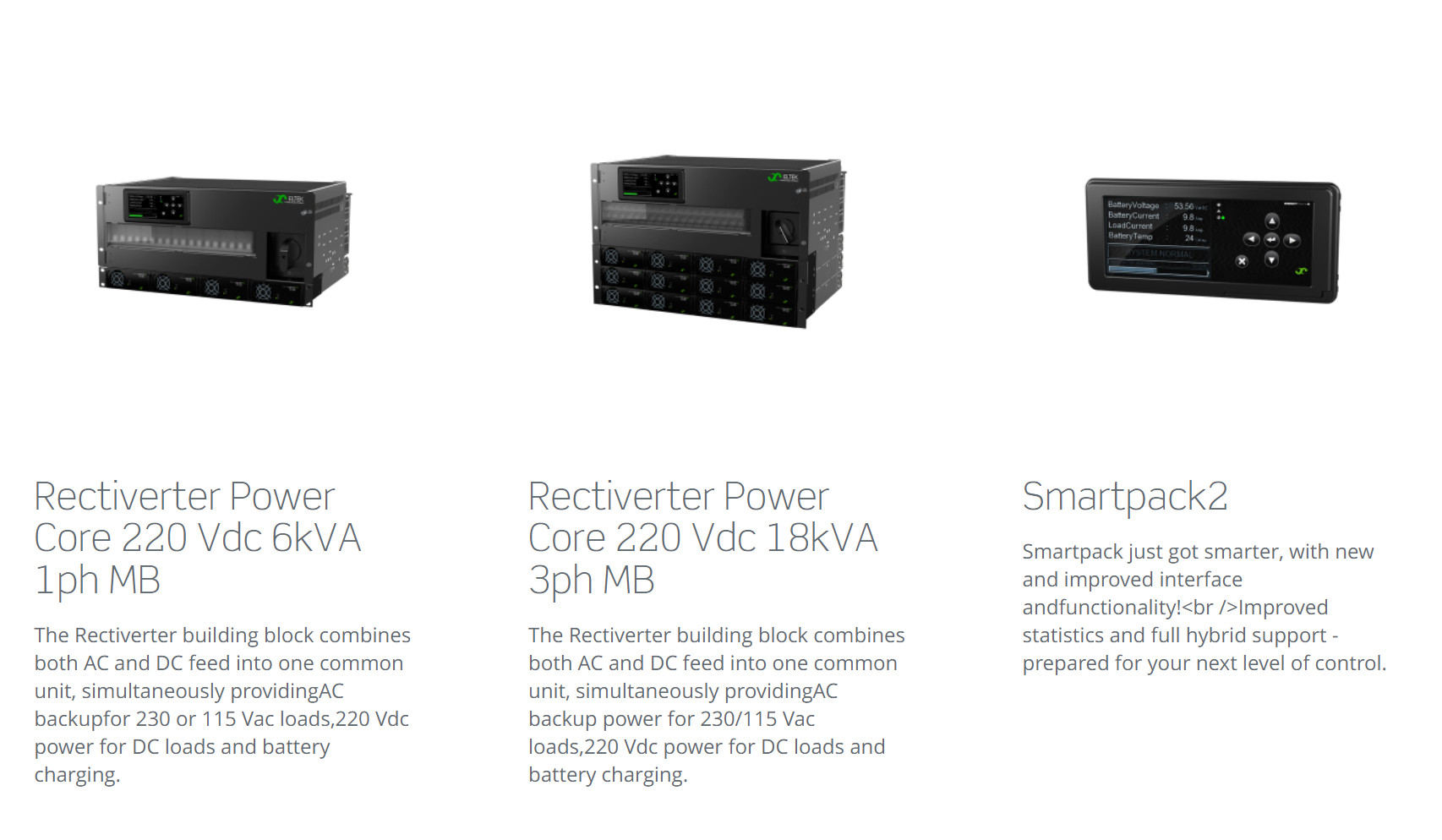

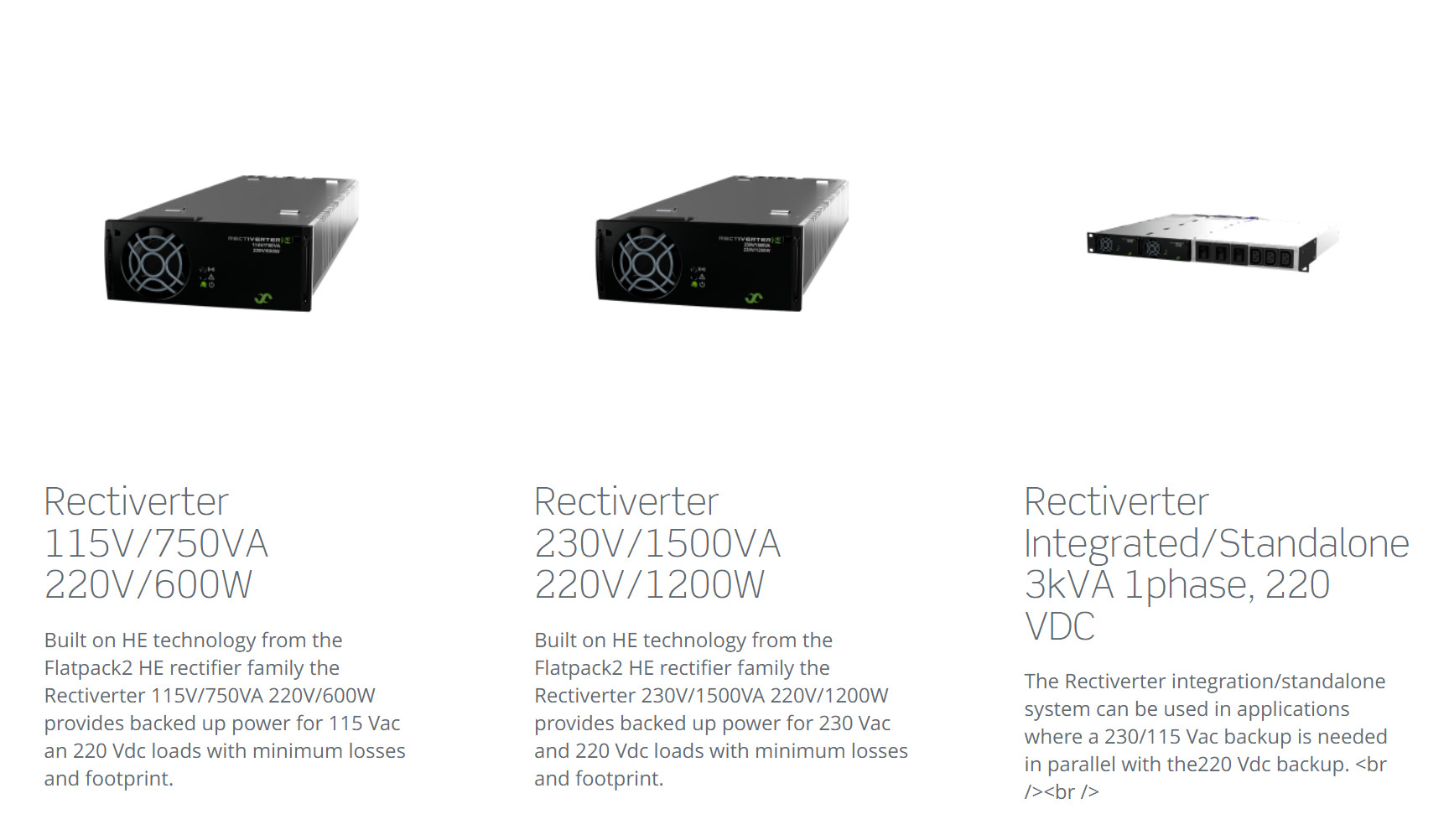

Сопутствующие товары:
