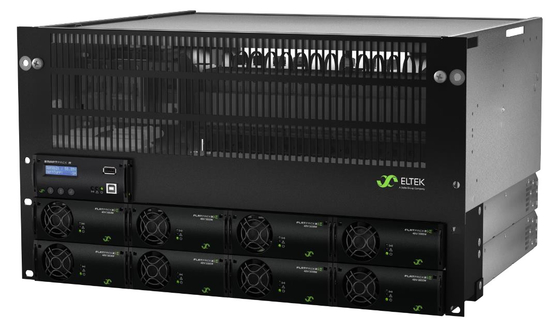

Интегрированная система питания Eltek 24 В 5U/8U 300A/600A с контроллером Smartpack R и модулем Flatpack2 48/1800HE
Сочетание экономичной конструкции, высокой плотности мощности и надежности делает семейство продуктов Flatpack2 действительно выдающимся и обеспечивает беспрецедентную доступность сети. T
ерсатильность выпрямителя Flatpack2 означает, что
он может использоваться в широком спектре приложений 48 В постоянного тока и 24 В постоянного тока по всему миру
ПРИМЕНЕНИЯ
ТЕЛЕКОММУНИКАЦИИ – МОБИЛЬНАЯ / БЕСПРОВОДНАЯ СВЯЗЬ
· Базовые станции радиосвязи / сотовые сайты
· LTE / 4G / WiMAX
· Распределенные антенные системы
· Микроволновая печь
· Широкополосный доступ
ТЕЛЕКОММУНИКАЦИИ – ФИКСИРОВАННАЯ СВЯЗЬ
· Серверы / коммутаторы телефонии
· Оптоволокно / FTTx
· Микроволновая печь
· Кабель
· Широкополосный доступ
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
l · ПОЛНАЯ СИСТЕМА

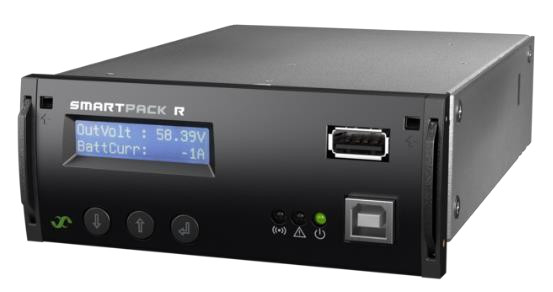

l · КОНТРОЛЛЕР SMARTPACK R
l · РАСШИРЕННЫЙ КОНТРОЛЬ И
l МОНИТОРИНГ ЧЕРЕЗ ПОРТ ETHERNET
l · USB ТИПА A ДЛЯ ПОДКЛЮЧЕНИЯ
l УСТРОЙСТВ (НАПРИМЕР, WIFI; ФЛЕШ-НАКОПИТЕЛИ)
l · USB ТИПА B ДЛЯ УПРАВЛЕНИЯ
l · СВЕРХВЫСОКАЯ ЭФФЕКТИВНОСТЬ
l ВЫПРЯМИТЕЛИ
l · ГОРЯЧЕЕ ПОДКЛЮЧЕНИЕ МОДУЛЕЙ
l · 6 ПОЗИЦИЙ ПРЕДОХРАНИТЕЛЕЙ АККУМУЛЯТОРА
l · LVBD
l · 18 РАСПРЕДЕЛИТЕЛЕЙ НАГРУЗКИ MCB
l · LVLD (ОПЦИОНАЛЬНО)
l · ВЫСОТА ОТ 5U ДО 8U
l · ГЛОБАЛЬНЫЕ СЕРТИФИКАЦИИ
Параметры:
|
|
|
|
|
|
|
|
|
| МОДЕЛЬ |
24 В постоянного тока |
|
|
48 В постоянного тока |
|
|
Номер детали
(Сконфигурированная система питания для телекоммуникаций)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
|
|
|
|
|
|
|
| МОДУЛЬ ПИТАНИЯ |

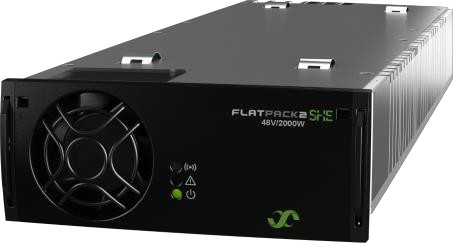

| Выпрямитель Flatpack2 1) |
Flatpack2 24/1800 HE |
|
Flatpack2 48/2000 HE или SHE Flatpack2 48/3000 HE или SHE |
| ВХОДНЫЕ ДАННЫЕ |
| Напряжение (диапазон) |
85-300 В переменного тока |
|
|
85-300 В переменного тока (модуль HE) 85-264 В переменного тока (модуль SHE) |
| Частота |
45-66 Гц |
|
|
|
|
|
| Конфигурация сети |
Индивидуальная 2) / 1p230 В переменного тока TN / 3p400 В переменного тока TN / 1p230 В переменного тока IT / 3p230 В переменного тока IT |
| Подключение |
Клеммные колодки, макс. 16 мм2 |
|
|
|
|
| ВЫХОДНЫЕ ДАННЫЕ |
| Напряжение |
+24 В постоянного тока |
|
|
-48 В постоянного тока |
|
| Ток (максимальный) |
600 А |
|
|
600 А |
|
|
| РАСПРЕДЕЛЕНИЕ АККУМУЛЯТОРОВ |
|
| Количество позиций предохранителей аккумулятора |
6x 100 А |
|
|
|
|
|
| LVBD |
По умолчанию 300 А / 600 А |
|
Опционально 150 А / 300 А / 500 А / 600 А |
| РАСПРЕДЕЛЕНИЕ НАГРУЗКИ |
|
| Количество позиций MCB нагрузки |
18x 18 мм или 9x 18 мм + 6x 27 мм |
|
|
|
| LVLD |
Опционально 300 А / 600 А |
|
Опционально 150 А / 300 А / 500 А / 600 А |
| Тип автоматического выключателя нагрузки |
Устанавливается на DIN-рейку, ширина 18 мм и 27 мм (13 мм по запросу) |
|
| КОНТРОЛЬ И МОНИТОРИНГ |
|
| Блок управления и мониторинга 3) |
Smartpack R |
|
|
|
|
|
| Входы |
6x цифровых входов (для мониторинга внешнего оборудования) |
|
| Выходы |
6x реле сигнализации |
|
|
|
|
|
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
|
| Изоляция |
3,0 кВ переменного тока – вход-выход
1,5 кВ переменного тока – вход-земля
0,5 кВ постоянного тока – выход-земля
|
|
|
|
|
| Рабочая температура |
-40 to +60 °C [-40 to +140 °F] |
|
|
|
|
| Температура хранения |
-40 to +85 °C [-40 to +185 °F] |
|
|
|
|
| Размеры (Ш x Г x В) 4) |
482 x 380 x H мм [19 x 14,9 x H дюймов] Высота (H):
- 5U: 222 мм [8,8 дюйма]
- 6U: 267 мм [10,5 дюйма]
|
482 x 380 x H мм [19 x 14,9 x H дюймов] Высота (H):
- 5U: 222 мм [8,8 дюйма]
- 6U: 267 мм [10,5 дюйма]
- 7U: 311 мм [12,3 дюйма]
- 8U: 356 мм [14 дюймов]
|
| Вес (без модулей) |
Приблизительно 5 кг [11 фунтов] |
|
|
|
|
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
|
| Электрическая безопасность |
IEC/UL 60950-1
CSA 22.2
|
|
|
|
|
|
| ЭМС |
ETSI EN 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Окружающая среда |
ETSI EN 300 019-2-1 (Класс 1.2) /-2 (Класс 2.3) /-3 (Класс 3.2)
ETSI EN 300 132-2
Нормальные условия эксплуатации в соответствии с IEC 62040-5-3:2016 пункт 4.2. Другие условия эксплуатации в соответствии с IEC 62040-5-3:2016 пункт 4.3, должны быть указаны
|
|
1) См. паспорт выпрямителя Flatpack2 для получения подробной информации
2) Когда система сконфигурирована без опции устройства SPD
|
3) См. паспорт контроллера Smartpack R для получения подробной информации
4) Рекомендуемая минимальная глубина шкафа составляет 400 мм [15,7 дюйма]
|
