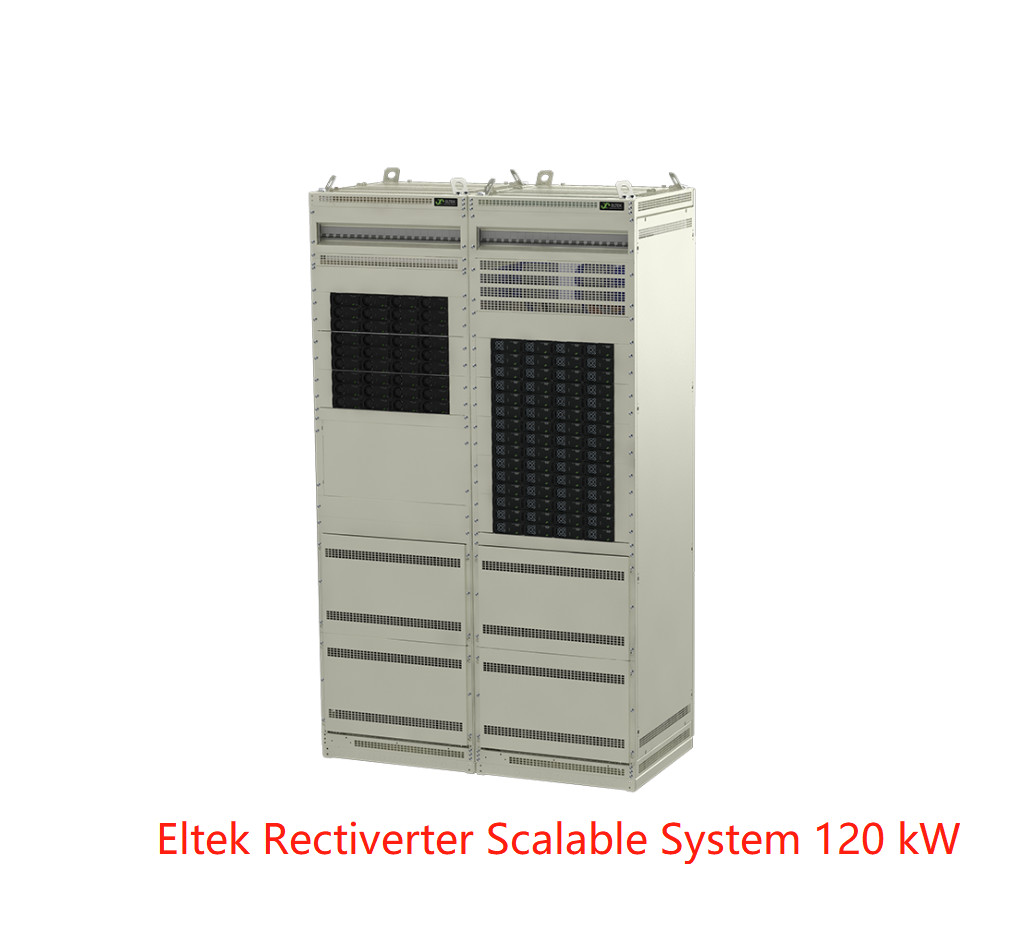

Eltek Rectiverter-Indoor system Масштабируемая система 120 кВт с опциональным A+B, вход переменного тока (CDEJ6042.xxxx)
Масштабируемая внутренняя система Rectiverter обеспечивает резервное питание для нагрузок 400 В переменного тока 3-фазных или 230 В переменного тока 1-фазных, а также питание 48 В постоянного тока для нагрузок постоянного тока и зарядки аккумуляторов.
Масштабируемая система Rectiverter 120 кВт
Система имеет максимальную нагрузочную способность 108 кВт, которая динамически изменяется для обеспечения выходов переменного тока до 90 кВА / 72 кВт, а также питания нагрузок постоянного тока до 72 кВт со встроенным распределением переменного и постоянного тока.
При использовании в сочетании с опциональным B-входом (двойной вход переменного тока), который устраняет необходимость в традиционном АВР (автоматическом переключателе), внутренняя система Rectiverter представляет собой вершину гибкости и масштабируемости.
Основные характеристики
Вход 400 В переменного тока 3-фазный (Y)
Выход 400 В переменного тока 3-фазный (Y)
Вход/выход 48 В постоянного тока
Макс. выход переменного тока 90 кВА / 72 кВт
Макс. выход постоянного тока 72 кВт
Распределение переменного тока
Опция распределения постоянного тока
Опция A+B (двойной вход переменного тока)
Опция LVBD
До 4 аккумуляторных батарей
Встроенная технология передачи
Возможность перегрузки 150%, 15 с
Быстрое отключение тока 600% 20 мс
Горячее подключение

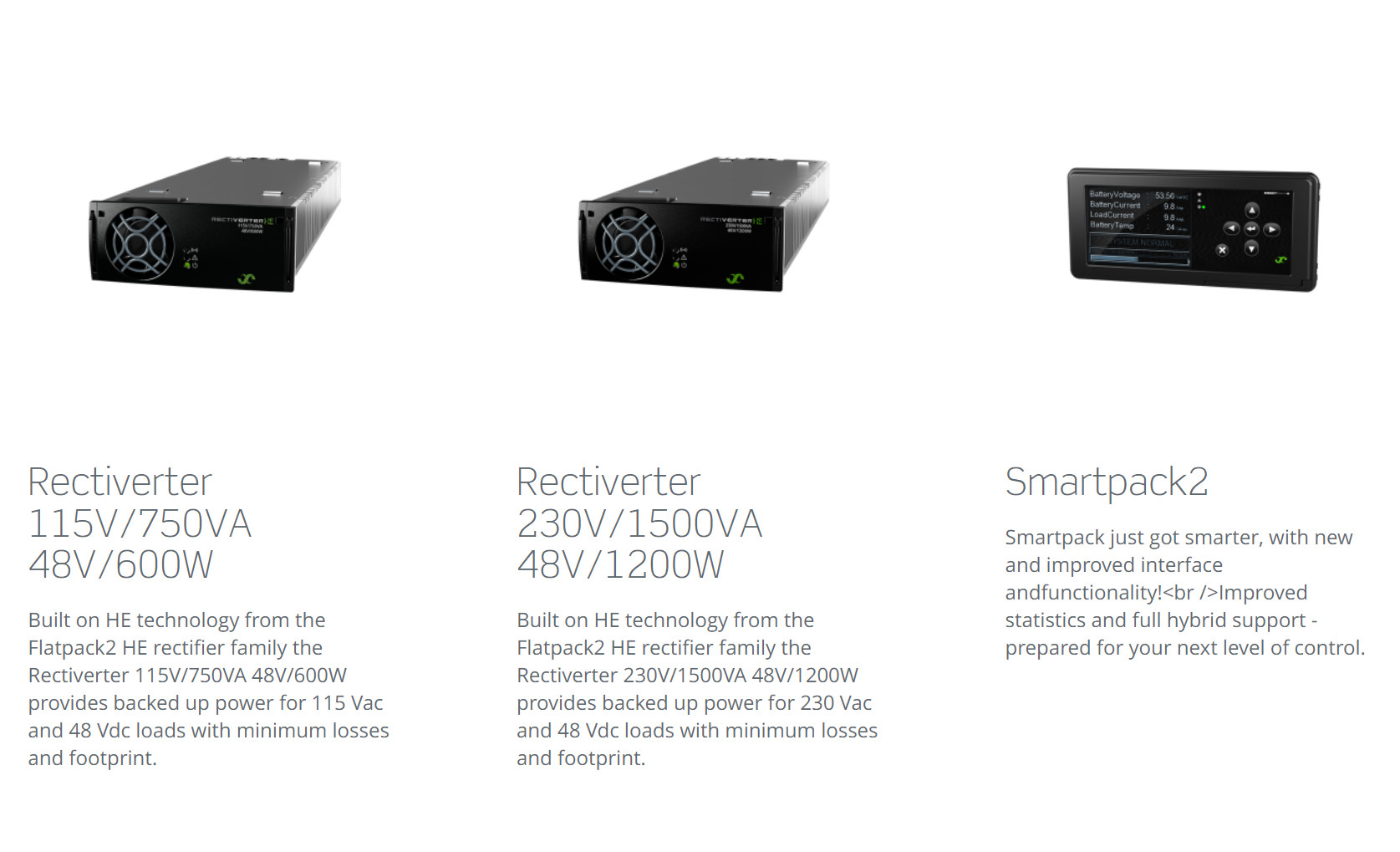

Контроллер Smartpack2
Работает параллельно с выпрямителями Flatpack2
Глобальное соответствие
Запатентованная технология HE
ОДНОЛИНЕЙНАЯ СХЕМА 120 кВт + 108 кВт B-ВХОД
Параметры:
|
| Модели / информация для заказа |
|
120 кВт + 108 кВт B-вход |
| Семейство продуктов |
|
CDEJ6042.xxxx |
| ДАННЫЕ ВЫХОДА ПЕРЕМЕННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон)1) |
|
400 В переменного тока 3-фазный (Y) / 346-415 В переменного тока |
| Частота (режим инвертора по умолчанию) |
|
50 Гц (адаптивная) |
| Частота (настраиваемый режим инвертора) |
|
50 Гц, 60 Гц или последняя синхронизированная 50/60 Гц (адаптивная) |
| Максимальная мощность (непрерывная / перегрузка (<15 с) ) |
|
72 кВт (90 кВА) / 120 кВА |
| Максимальный ток/фаза (непрерывный / перегрузка (<15 с) ) |
|
130 ARMS / 174 ARMS |
| Ток (максимальный) Быстрое отключение/фаза (20 мс) |
|
640 А (6 x номинальный) |
| Время удержания (провалы напряжения) (до переключения на аккумулятор) |
|
> 5 мс при нагрузке 72 кВт |
| THD |
|
< 1,5% при резистивной нагрузке |
|
Характеристики выхода
|
Модуль: предохранитель в L и N, горячее подключение
1-полюсное или 3-полюсное распределение переменного тока (подключение непосредственно к автоматическому выключателю)
Максимальная мощность автоматического выключателя в соответствии с рекомендуемым максимальным автоматическим выключателем для модуля выпрямителя
|
| ДАННЫЕ ВЫХОДА ПОСТОЯННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон) |
|
53,5 В постоянного тока / 43 - 58 В постоянного тока |
| Мощность (максимальная при номинальном входе) |
|
72 кВт 2) |
| Ток (максимальный при VOUT ≤ 48 В постоянного тока) |
|
1500 А 2) |
| Время удержания, максимальная выходная мощность |
|
>10 мс; VOUT > 41 В постоянного тока |
| Характеристики выхода |
|
Защита от короткого замыкания, отключение при перенапряжении |
| ВХОДНЫЕ ДАННЫЕ |
| Напряжение сети переменного тока (3-фазное Y) |
|
320-475 В переменного тока, |
| Ток переменного тока/фаза (при номинальном выходном напряжении) (в зависимости от типа модуля) |
140-240 ARMS 4) |
| Частота (по умолчанию: диапазон синхронизации) |
|
47-53 и 57-63 Гц |
| Частота (настраиваемая: диапазон синхронизации) |
|
47-53 Гц, 57-63 Гц или оба (адаптивная) |
| Коэффициент мощности / THD |
|
> 0,99 при нагрузке 50% или более / < 3,5% |
| Номинальное напряжение постоянного тока / расширенный диапазон (без перегрузки)3) |
|
45 - 58 В постоянного тока / 40 - 45 В постоянного тока |
| Ток постоянного тока (максимальный) |
|
1920 А / 2700 А во время перегрузки (15 с) |
| Характеристики входа |
|
Модуль: предохранитель в L и N, горячее подключение, варистор, горячее подключение
Индивидуальные клеммы переменного тока 150 мм2 для L1-L3, N и PE
|
| АККУМУЛЯТОРНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ |
| 1-полюсный аккумуляторный автоматический выключатель |
2*держателя TPS 2 (800-1600 А) |
4*держателя TPS 00 (250-600 А) |
| ОПЦИИ |
| Максимальная мощность B-входа (с FP2 HE, выпрямители 2 кВт) |
|
72 кВт |
| Максимальная мощность B-входа (с FP2 HE, выпрямители 3 кВт) |
|
108 кВт |
| Распределение постоянного тока (подключение непосредственно к автоматическому выключателю) |
|
1-125 А, 1-полюсный автоматический выключатель (макс. 30 шт. 18 мм, макс. 20 шт. 27 мм) |
| LVBD (1-полюсный) |
|
1800 А |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
| Эффективность |
>96% (режим сети (AC/AC и AC/DC)), >94% (режим инвертора (DC/AC)) |
| Класс защиты |
IP 20 |
|
|
| Рабочая температура |
-40 to +55°C (-40 to +131°F), влажность 5 - 95% относительной влажности без конденсации |
| Температура хранения |
-40 to +85°C (-40 to +185°F), влажность 0 - 99% относительной влажности без конденсации |
| Размеры[ШхГхВ] / Вес |
1200 x 600x 2000 мм (23,7 x 23,7 x 78,8”) / 300 кг (1100 фунтов) |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электрическая безопасность |
EN 60950-1, EN 62040-1 Безопасность ИБП |
|
| ЭМС |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
|
Окружающая среда
|
ETSI EN 300 019: 2-1 (Класс 1.2), 2-2 (Класс 2.3)
Нормальные условия эксплуатации должны соответствовать IEC/EN 62040-3:2011 пункт 4.1 Соответствие RoHS (2011/65/EU) и WEEE (2002/96/EC)
|
|
1) Диапазоны выходного напряжения настраиваются на заводе и имеют индивидуальную кодировку в верхней части шасси
3) 40 - 45 В постоянного тока: сниженная производительность - нет повышения мощности и повышенный THD напряжения на выходе переменного тока.
|
2) Нагрузка переменного тока имеет приоритет. Максимальная доступная выходная мощность и ток постоянного тока зависят от мгновенной
нагрузки переменного тока и входного напряжения переменного тока; т.е. максимум 48 кВт/1000 А при полной мощности переменного тока и номинальном входе для 230 В переменного тока.
4) Если напряжение постоянного тока падает ниже 43 В, входной ток может увеличиться выше этого уровня
|
* Внутренний шкаф Rectiverter с подачей переменного и постоянного тока в одном шкафу
