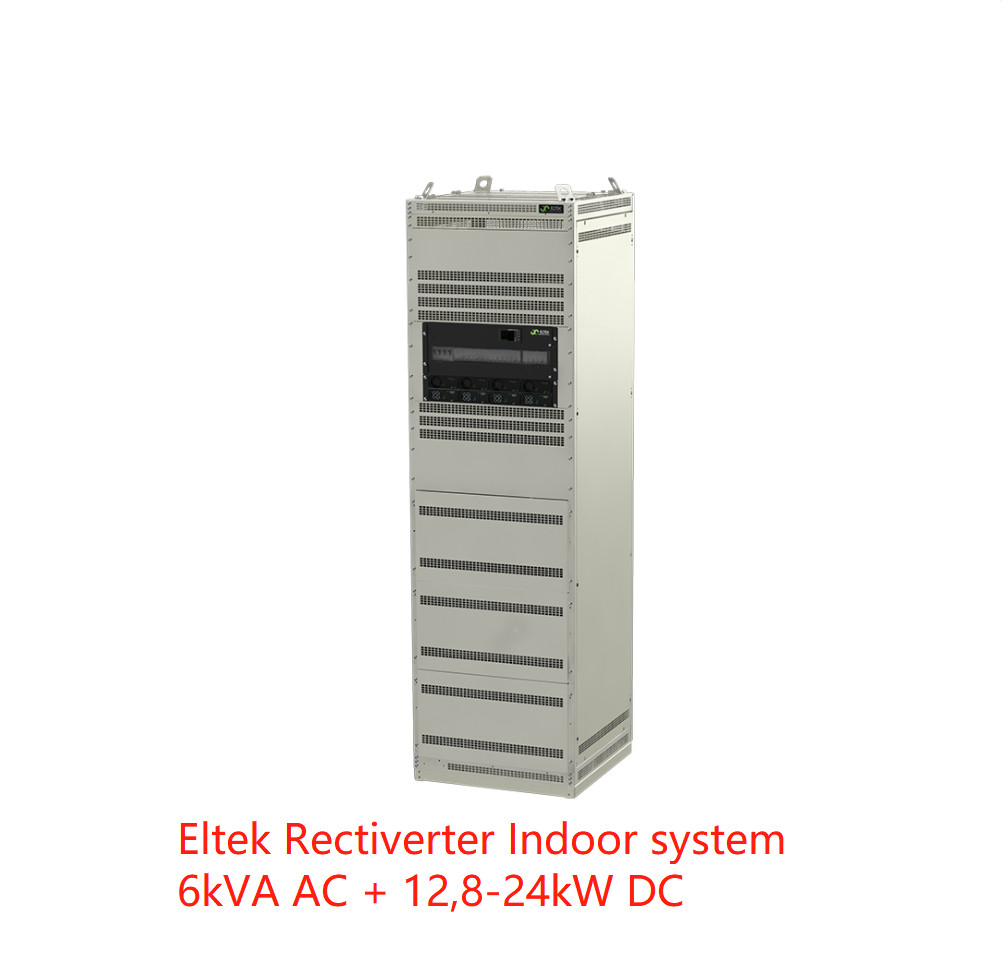

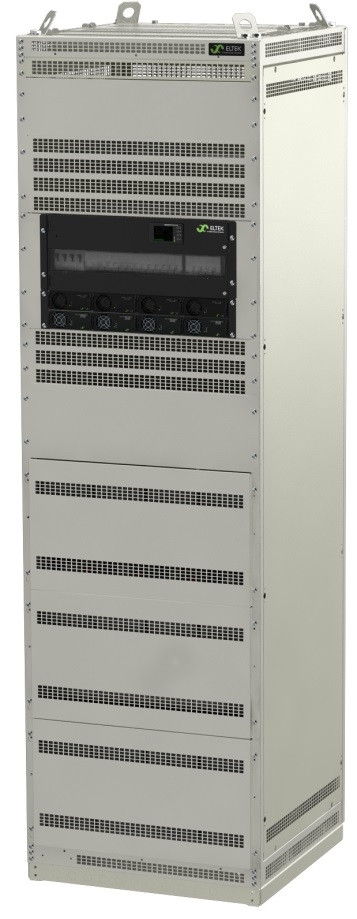

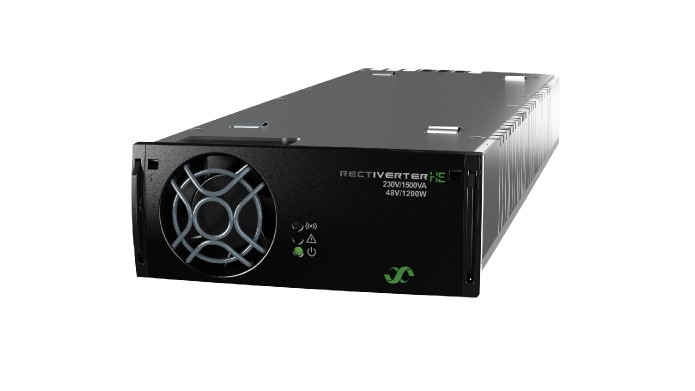

| Внутренняя система Rectiverter |
| Модели / информация для заказа 6 кВА+12,8 кВт DC |
6 кВА+16,8 кВт DC |
6 кВА+ 16,0 кВт DC |
6 кВА+24,0 кВт DC |
| Номер детали CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R1.4000 |
CTE30843R1.4000 |
| ДАННЫЕ ВЫХОДА ПЕРЕМЕННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон) |
230 ВAC / 200 - 240 ВAC |
| Частота (режим инвертора по умолчанию) |
50 Гц (адаптивная) |
| Частота (настраиваемый режим инвертора) |
50 Гц, 60 Гц или последняя синхронизированная 50/60 Гц (адаптивная) |
| Максимальная мощность (непрерывная / перегрузка (<15 с) ) |
4800 Вт (6000 ВА) / 8000 ВА |
|
Максимальный ток (непрерывный / перегрузка
(<15 с) )
|
26 АRMS / 34,8 АRMS |
| Ток (максимальный) Быстрое отключение (20 мс) |
120 А (6 x номинальный) |
| Время удержания (провалы напряжения) (до переключения на аккумулятор) |
> 5 мс при нагрузке 4800 Вт |
| THD |
< 1,5 % при резистивной нагрузке |
| Характеристики выхода |
Предохранитель в L и N, горячее подключение |
| ДАННЫЕ ВЫХОДА ПОСТОЯННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон) |
53,5 ВDC / 43 - 58 ВDC |
| Мощность (максимальная при номинальном входе) 12,8 кВт 1) |
16,8 кВт 1) |
16,0 кВт 1) |
24,0 кВт 1) |
| Ток (максимальный при VOUT ≤ 48 ВDC) 267 А 1) |
350 А 1) |
333 А 1) |
500 А 1) |
| Время удержания, максимальная выходная мощность |
>10 мс; VOUT > 41 ВDC |
| Характеристики выхода |
Защита от короткого замыкания, отключение при перенапряжении |
| ДАННЫЕ ВХОДА |
| Входное напряжение сети переменного тока (3 фазы Y) |
400 ВAC |
| Защита от перенапряжения |
OVP Класс 2 |
| Ток переменного тока/фаза (при номинальном выходном напряжении) (в зависимости от типа) 28-58 АRMS 3) |
| Частота (по умолчанию: диапазон синхронизации) |
47-53 Гц |
| Частота (настраиваемая: диапазон синхронизации) |
47-53 Гц, 57-63 Гц или оба (адаптивная) |
| Коэффициент мощности / THD |
> 0,99 при нагрузке 50% или более / < 3,5% |
|
Номинальное напряжение постоянного тока / расширенный диапазон (без
перегрузки)2)
|
45 - 58 ВDC / 40 - 45 ВDC |
| Ток постоянного тока (максимальный) |
128 А / 180 А во время перегрузки (15 с) |
|
Характеристики входа
|
Предохранитель в L и N, горячее подключение, варистор, горячее подключение, индивидуальные винтовые клеммы переменного тока 10 мм2 для L1, L2, L3, N & PE
Автоматический выключатель батареи (вставной тип), LVBD по умолчанию
|
| РАСПРЕДЕЛЕНИЕ НАГРУЗКИ 6 кВА+12,8 кВт DC |
6 кВА+16,8 кВт DC |
6 кВА+16,0 кВт DC |
6 кВА+24,0 кВт DC |
| LVLD |
300 А |
| Распределение переменного тока с 1 полюсом (подключение L к MCB) |
2*2A, 4*6A, 4*10A C |
2*6A, 2*10A C |
| -48 ВDC распределение (приоритетная нагрузка) 4*10A,4*16A,4*32A,4*63A |
4*10A,2*16A,4*32A,4*63A |
4*10A,4*16A,4*32A,4*63A |
4*10A,4*16A,6*32A,6*63A |
| -48 ВDC распределение (без приоритетной нагрузки) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A,2*16A,3*32A,3*63A |
| Автоматический выключатель батареи |
3*100 А, D (вставной) |
3*200 А, D (вставной) |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
| Контроль и мониторинг (см. паспорт Smartpack2) |
Панельный монтаж Smartpack S |
Smartpack 2 |
| Эффективность >96% (режим сети (AC/AC и AC/DC)), >94% (режим инвертора (DC/AC)) |
| Рабочая температура от -40 до +55°C (от -40 до +131°F), влажность 5 - 95% относительной влажности без конденсации |
| Температура хранения от -40 до +85°C (от -40 до +185°F), влажность 0 - 99% относительной влажности без конденсации |
| Размеры [ШхГхВ] / Вес 600 x 600x 2000 мм (23,7 x 23,7 x 78,8”) / 150 кг (551 фунт) |
| Класс защиты IP 20 |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электрическая безопасность EN 60950-1, EN 62040-1 Безопасность ИБП |
|
ЭМС ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15
EN 61000-6-1 /-2/-3/-4
|
| Окружающая среда ETSI EN 300 019: 2-1 (Класс 1.2), 2-2 (Класс 2.3) и 2-3 (Класс 3.2) Соответствие RoHS (2011/65/EU) и WEEE (2002/96/EC) |
|
1) Нагрузка переменного тока имеет приоритет. Максимальная доступная выходная мощность и ток постоянного тока зависят
от мгновенной нагрузки переменного тока и входного напряжения переменного тока; т. е. максимум 10,9 кВт/18,9 кВт при полной мощности переменного тока и номинальном входе для 230 ВAC.
2) 40 - 45 ВDC: сниженная производительность - нет повышения мощности и повышенный THD напряжения на выходе переменного тока
|
3) Если напряжение постоянного тока падает ниже 43 В, входной ток может увеличиться выше этого уровня |
